Automatic Tray Sealer Packaging Lines
راهکارهای صنعتی شرکت استیل غرب آسیا (Packaging Line Solutions) با برند تخصصی PACKEN
تولید صنعتی دیگر نمیتواند به روشهای سنتی و دستی متکی باشد. رقابت در بازار، فشار بر حاشیه سود، الزامات بهداشتی و انتظار مصرفکننده برای محصولی یکنواخت و باکیفیت، تولیدکنندگان را ناگزیر به حرکت به سمت خطوط تولید اتوماتیک و پیوسته کرده است. اما «اتوماتیک» و «پیوسته» دقیقاً به چه معناست و چرا این دو ویژگی، ستونهای اصلی بهرهوری صنعتی محسوب میشوند؟
اتوماتیک (Automatic) یعنی فرآیندی که در آن دخالت دست انسان به حداقل ممکن میرسد یا به طور کامل حذف میشود. دستگاهها با استفاده از سنسورها، سرووموتورها، PLC و سیستمهای کنترلی، عملیات را بدون نیاز به حضور فیزیکی اپراتور انجام میدهند. پیوسته (Continuous) یعنی فرآیندی که در آن بین مراحل مختلف تولید، هیچ توقف یا گلوگاهی وجود ندارد. مواد اولیه در یک سر خط وارد میشوند و محصول نهایی در سر دیگر خط، بدون وقفه و با جریانی ثابت خارج میگردد. وقتی این دو ویژگی با هم ترکیب شوند، یک خط تولید اتوماتیک و پیوسته شکل میگیرد؛ خطی که در آن: دستگاهها با کمترین دخالت اپراتورها کار میکنند، جریان مواد و محصولات بین تجهیزات، هماهنگ و بیوقفه است، اپراتورها از انجام عملیات تکراری و خستهکننده رها شده و نقش نظارت و کنترل را بر عهده میگیرند.
شرکت سازنده: شرکت دانشبنیان استیل غرب آسیا – برند تخصصی PACKEN
| ردیف | بخش | عملکرد |
|---|---|---|
| ۱ | دستگاه ظرفگذار اتوماتیک (Automatic Denester) | جداسازی و انتقال ظروف به خط |
| ۲ | تونل UV (UV Tunnel) | کاهش بار میکروبی و فلور میکروبی |
| ۳ | سیستم پرکن (Filling Machine) | پرکردن دقیق محصول داخل ظروف |
| ۴ | Tray Sealer Packaging Machine (Intelligent Packen) | بستهبندی نهایی – سیل ساده و یا بسته بندی با روش MAP |
| ۵ | دستگاه ردیفکن اتوماتیک (Line Divider) | تبدیل شدن چند ردیف به یک ردیف |
| ۶ | تاریخزن و لیبلزن | درج تاریخ، قیمت، سری تولید و لیبل |
| ۷ | میز گردان (Rotary Table) | تجمع محصولات برای بستهبندی ثانویه |
مرحله 1 : سیستم ظرفگذار اتوماتیک (Automatic Denester)
در ابتدای خط، دستگاه ظرفگذار اتوماتیک قرار دارد که وظیفه آن جداسازی و انتقال ظروف به داخل خط بستهبندی است. تعداد خروجیهای ظرفگذار کاملاً متناسب با تعداد کویته قالب (Cavity Count) دستگاه Tray Sealer طراحی میشود. دستگاه ظرفگذار، قابلیت تنظیم برای طیف گستردهای از ظروف با ابعاد گوناگون را داشته و در چارچوب استانداردهای مربوطه طراحی میگردد.
| تعداد کویته قالب | تعداد خروجی ظرفگذار |
| ۲ کویته (2 Cavity) | ۲ ردیفه |
| ۳ کویته (3 Cavity) | ۳ ردیفه |
در این مرحله، ظروف به صورت کاملاً اتوماتیک و با دقت بالا روی نوار انتقال قرار گرفته و وارد خط میشوند.
مرحله 2 : تونل UV کاهش بار میکروبی (UV Tunnel)
پس از قرار گرفتن ظروف به صورت اتوماتیک بر روی دستگاه، ظروف وارد تونل UV میشوند. در این بخش، نور فرابنفش (UV) به مدت چند ثانیه به سطح داخلی ظروف تابیده میشود تا: بار میکروبی کاهش یابد، فلور میکروبی کنترل شود، سطح بهداشت بستهبندی افزایش پیدا کند، ایمنی محصول نهایی بهبود یابد. این مرحله بهخصوص در صنایع غذایی، لبنی، پروتئینی و محصولات حساس اهمیت بسیار بالایی دارد.
مرحله 3 : سیستم پرکن اتوماتیک (Automatic Filling System)
پس از خروج ظروف از تونل UV، ظروف زیر نازلهای سیستم پرکن قرار میگیرند و عملیات تزریق محصول انجام میشود.
انواع فیلر قابل نصب روی خط TotalLine PTS-505:

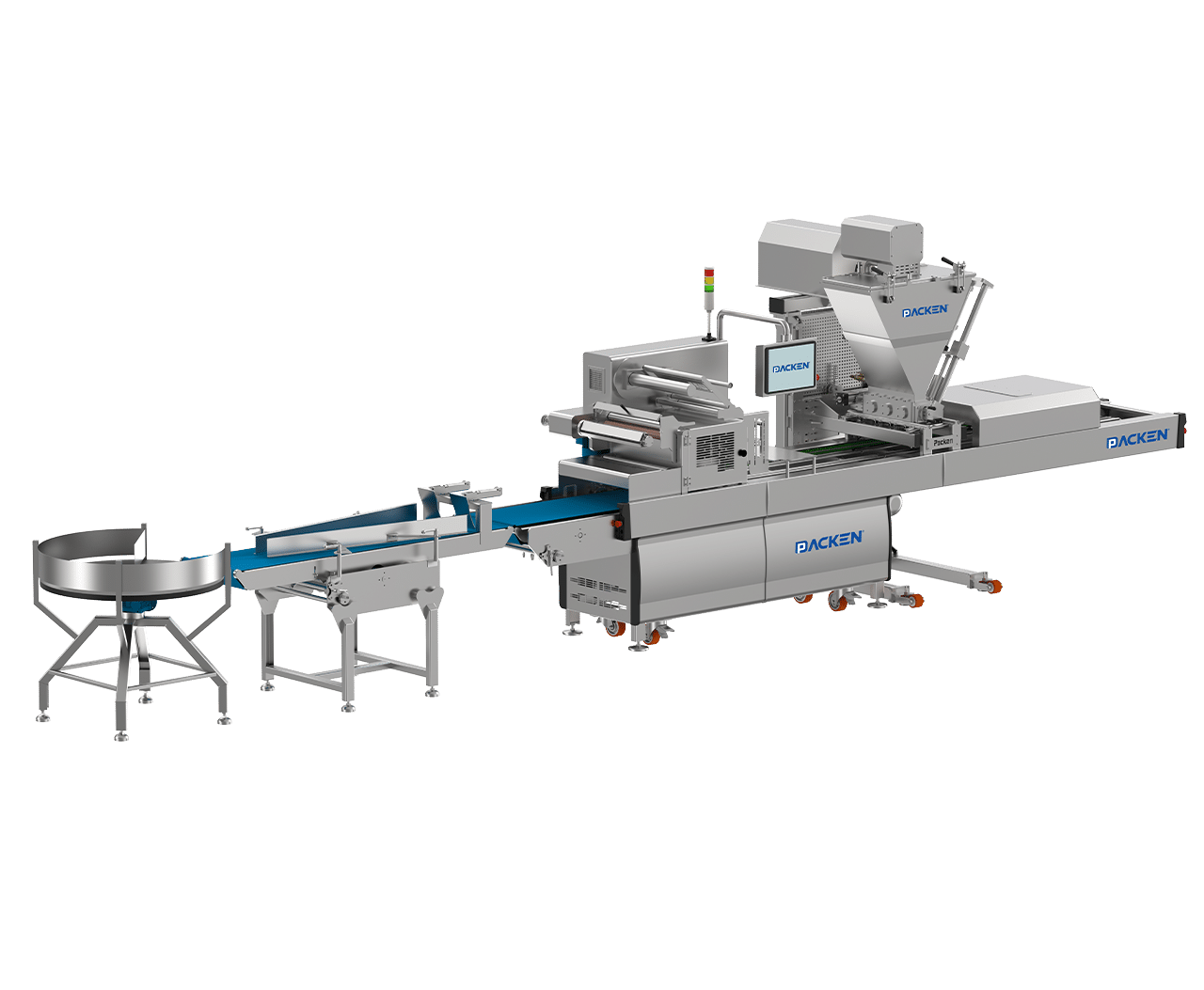

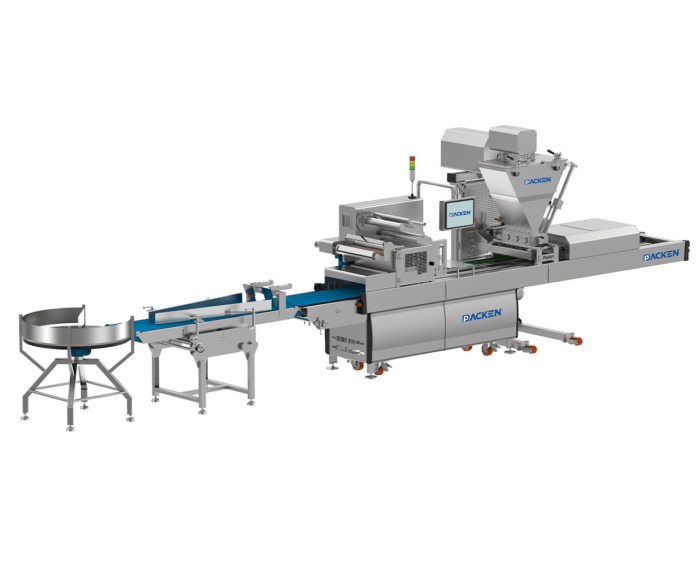

فیلر سیلندر پیستونی (Piston Filler)مواد غلیظ، خمیری، چسبنده
| نوع فیلر | کاربرد |
|---|---|
| فیلر مایعات رقیق (Liquid Filling Machine) | محصولاتی که به صورت مایع رقیق هستند |
| فیلر حجمی (Volumetric Filler) | محصولات خاصی که با فیلرهای دیگر قابل پرکردن نیستند |

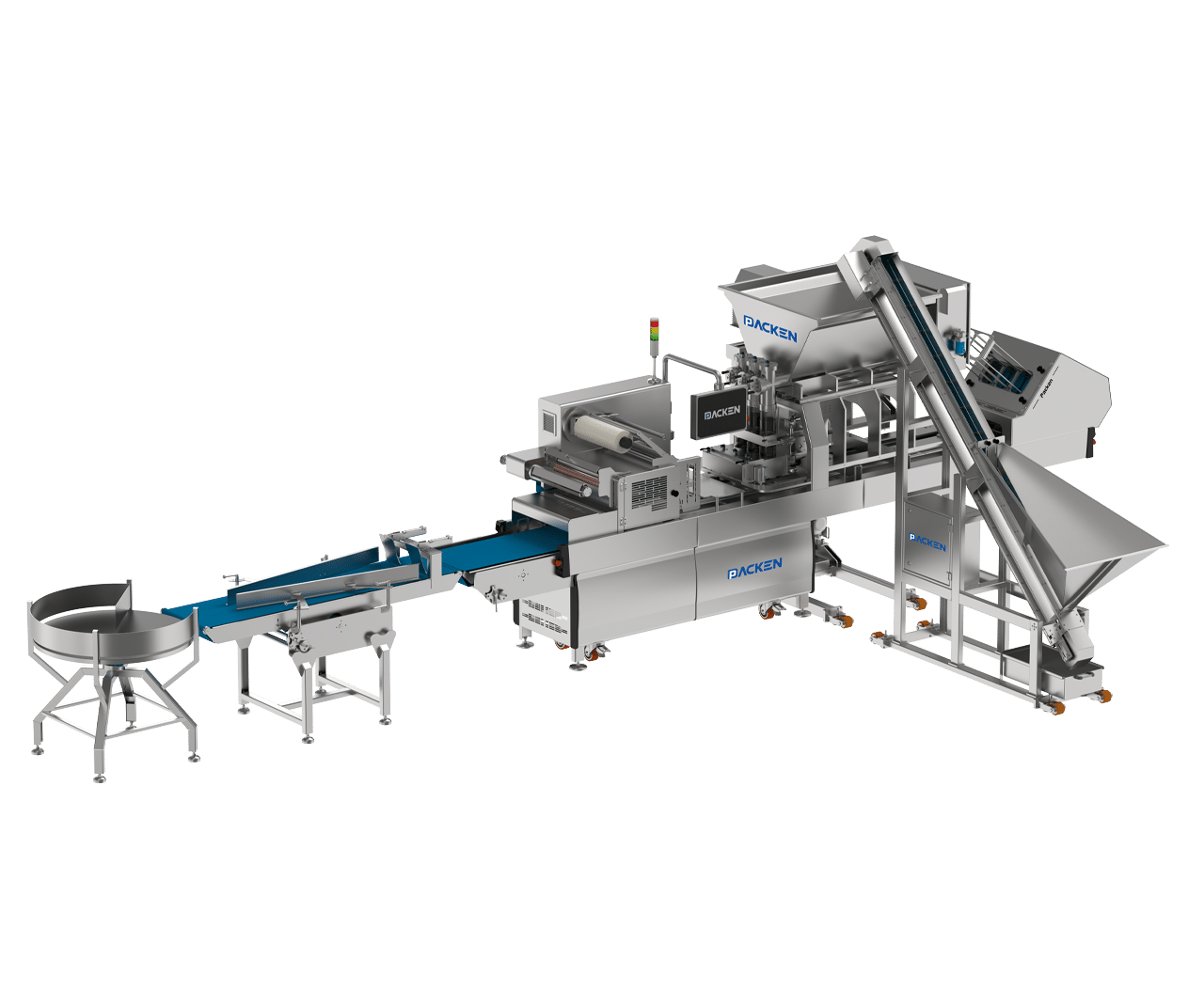

| فیلر مولتیهد (Multihead Weigher) و یا فیلر توزیندار چند هد | محصولات گرانولی |
| فیلر پودری (Powder Filler) | محصولات پودری |
این انعطافپذیری باعث میشود خط PTS-505 برای طیف گستردهای از محصولاتی که میبایست داخل ظروف بسته بندی گردند، قابل استفاده باشد.

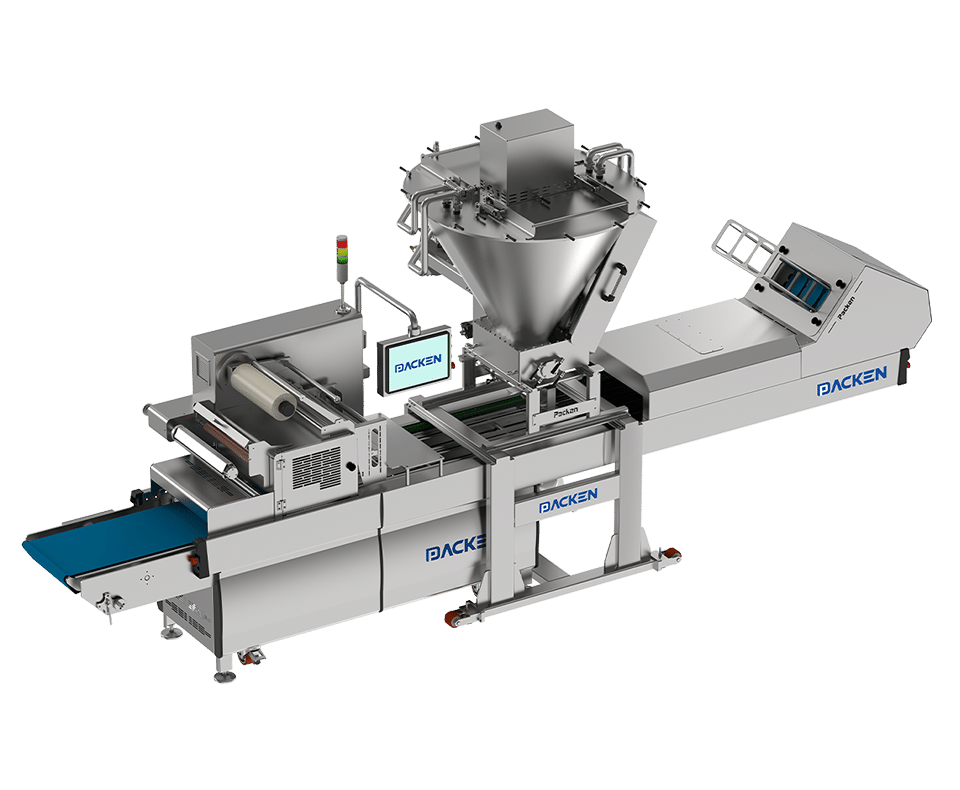

مرحله ۴: ورود به دستگاه Tray Sealer – Intelligent Packen

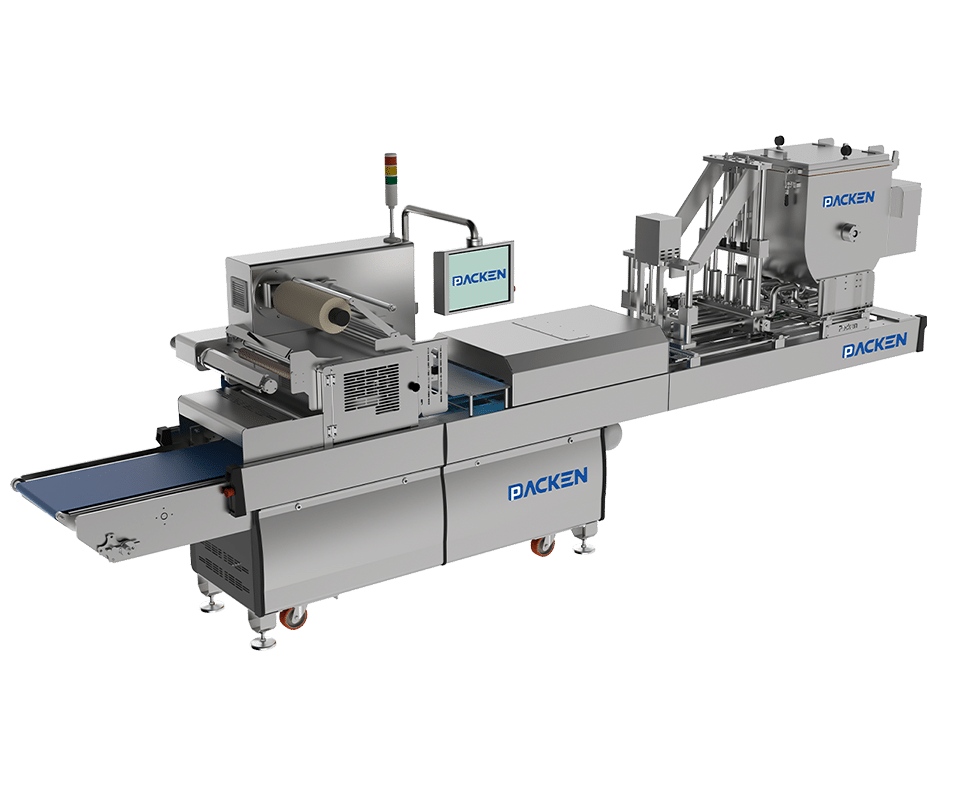

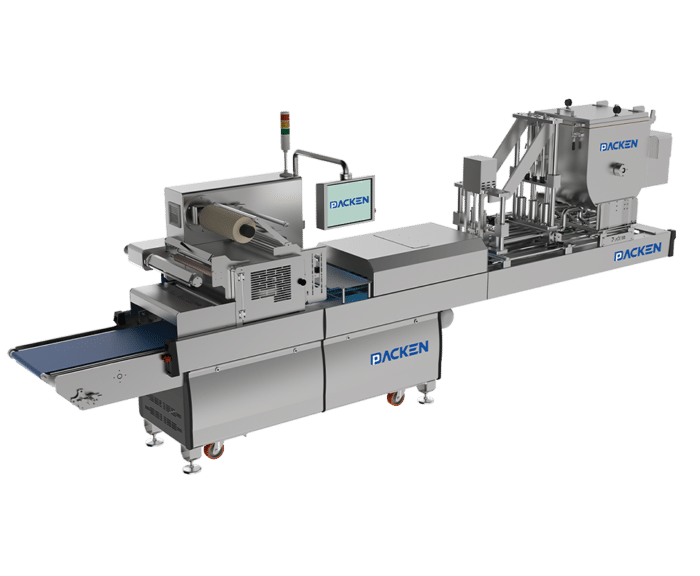

پس از پر شدن ظروف، محصولات وارد بخش اصلی خط یعنی Automatic Tray Sealer تیپ Intelligent Packen میشوند. در این مرحله فرآیند بستهبندی نهایی انجام میشود.
انواع بستهبندی قابل اجرا:
| نوع بستهبندی | توضیح |
|---|---|
| سیل ساده (Simple Sealing) | بستهبندی معمولی بدون فرآیند اضافی |
| بستهبندی با روش MAP | وکیوم و سپس تزریق گاز محافظ برای افزایش ماندگاری |
سیستم MAP (Modified Atmosphere Packaging) با تزریق گاز محافظ CO₂، N₂، موجب افزایش Shelf Life و حفظ کیفیت محصول میشود.
مرحله ۵: آپشنهایی در جهت زیباتر کردن شکل Inside Cut
خط PTS-505 قابلیت تجهیز به آپشنهای مختلف جهت افزایش زیبایی و کیفیت بستهبندی را دارد. آپشن Inside Cut یکی از مهمترین آپشنهای این دستگاه است: فیلم پس از سیل شدن، از اطراف ظرف بیرون نمیزند، لبههای برش فیلم در داخل محدوده دهانه ظرف قرار میگیرد، ظاهر بستهبندی بسیار شکیلتر و حرفهایتر میشود. نتیجه نهایی: افزایش جذابیت ظاهری محصول، ارتقای کیفیت برندینگ و ظاهر مدرن بستهبندی ایجاد میگردد.
مرحله ۶: دستگاه ردیفکن اتوماتیک (Automatic Lane Aligner)
پس از خروج محصول از دستگاه بستهبندی، ظروف وارد دستگاه ردیفکن اتوماتیک Line Divider / Single-Line Sorter میشوند. وظیفه این سیستم: تبدیل چند ردیف خروجی به یک ردیف، منظمسازی محصولات، آمادهسازی برای لیبلزنی و تاریخزنی. مثال: خروجی ۳ ردیفه دستگاه → تبدیل به خروجی تکردیفه. این فرآیند باعث نظم بالاتر خط و کاهش نیاز به نیروی انسانی میشود.
مرحله ۶ الف: سیستم Pop-Up جایگزین ردیفکن مستقیم
در برخی کارخانهها فضای تولید محدود است و امکان استفاده از خط مستقیم وجود ندارد. در این شرایط میتوان به جای دستگاه ردیفکن مستقیم، از سیستم Pop-Up استفاده کرد. مزایای سیستم Pop-Up: تغییر مسیر خط به حالت ۹۰ درجه، طراحی خط به شکل L، استفاده بهینه از فضای کارخانه، افزایش انعطاف در طراحی چیدمان تولید.
مرحله ۷: سیستم تاریخزن و لیبلزن
در قسمت خروجی خط، امکان نصب تجهیزات زیر وجود دارد:
| تجهیزات | کاربرد |
|---|---|
| دستگاه تاریخزن – جت پرینتر (Date Coder / Inkjet Printer) | درج تاریخ تولید و انقضا – درج قیمت نهایی – درج سری تولید |
| دستگاه لیبلزن اتوماتیک (Automatic Labeling Machine) | الصاق لیبل روی بسته |
در این مرحله اطلاعات مورد نیاز تولیدکننده روی بسته ثبت میشود.
مرحله ۸: میز گردان انتهایی (Rotary Accumulation Table)
در انتهای خط، محصولات روی میز گردان (Rotary Table) تجمع پیدا میکنند. هدف این بخش: ایجاد زمان کافی برای اپراتور، جمعآوری منظم محصولات، سهولت قرار دادن محصولات داخل کارتن، سبد یا بسته نهایی. این بخش موجب افزایش راندمان اپراتور و جلوگیری از توقف خط میشود.
۴بهبود سطح بهداشتتونل UV + حذف تماس دست
| ردیف | مزیت | توضیح |
|---|---|---|
| ۱ | عملکرد کاملاً پیوسته و اتوماتیک | بدون نیاز به توقف بین مراحل |
| ۲ | کاهش نیاز به اپراتور | یک اپراتور برای کل خط کافی است |
| ۳ | افزایش سرعت تولید | خروجی بالا در زمان کمتر |
| ۵ | قابلیت اجرای MAP | افزایش ماندگاری محصول |
| ۶ | قابلیت سفارشیسازی کامل | متناسب با نوع محصول و ظرف |
| ۷ | امکان نصب انواع فیلر | انعطاف برای محصولات مختلف |
| ۸ | مناسب برای بسته بندی روزانه محصول | انطباق با استانداردهای بینالمللی |
| ۹ | طراحی حرفهای و مدرن | بدنه استیل، ظاهر صنعتی |
| ۱۰ | امکان بالاتر بردن زیبایی بسته بندی | آپشنهایی متناسب با نوع خواسته مورد نظر |

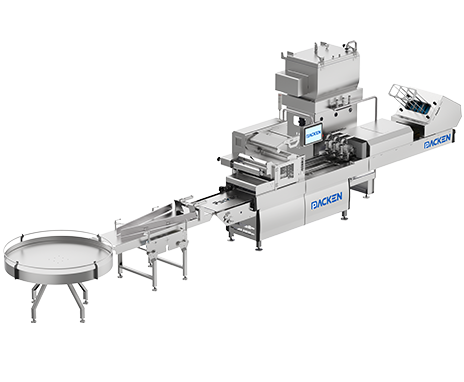

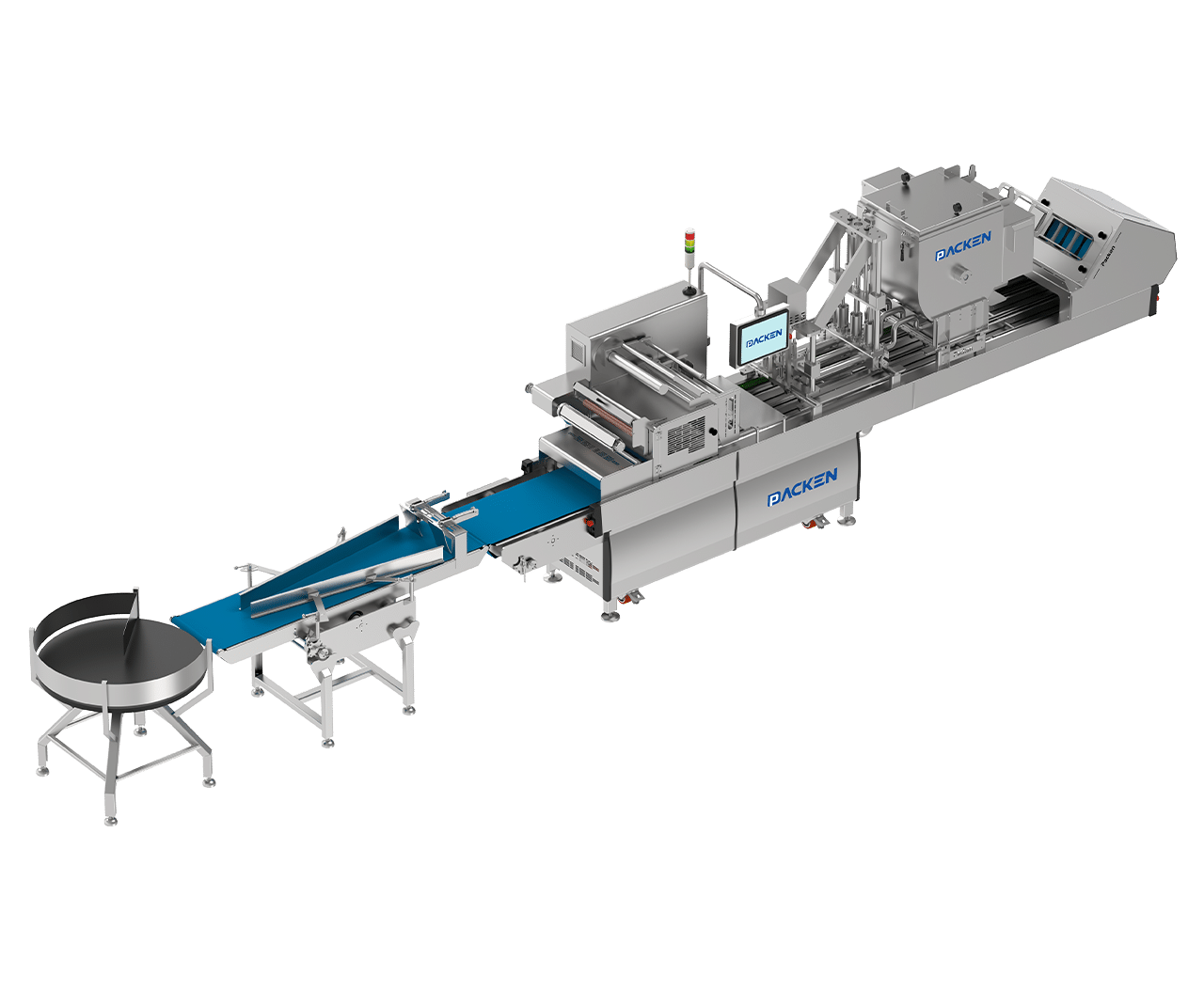

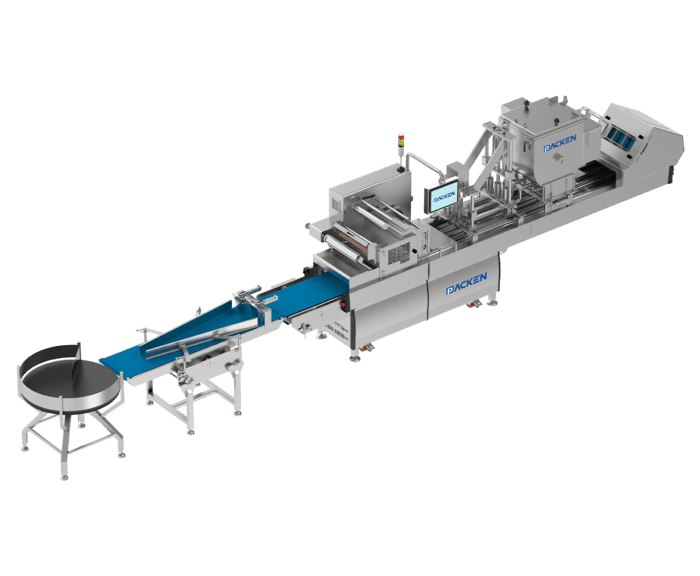

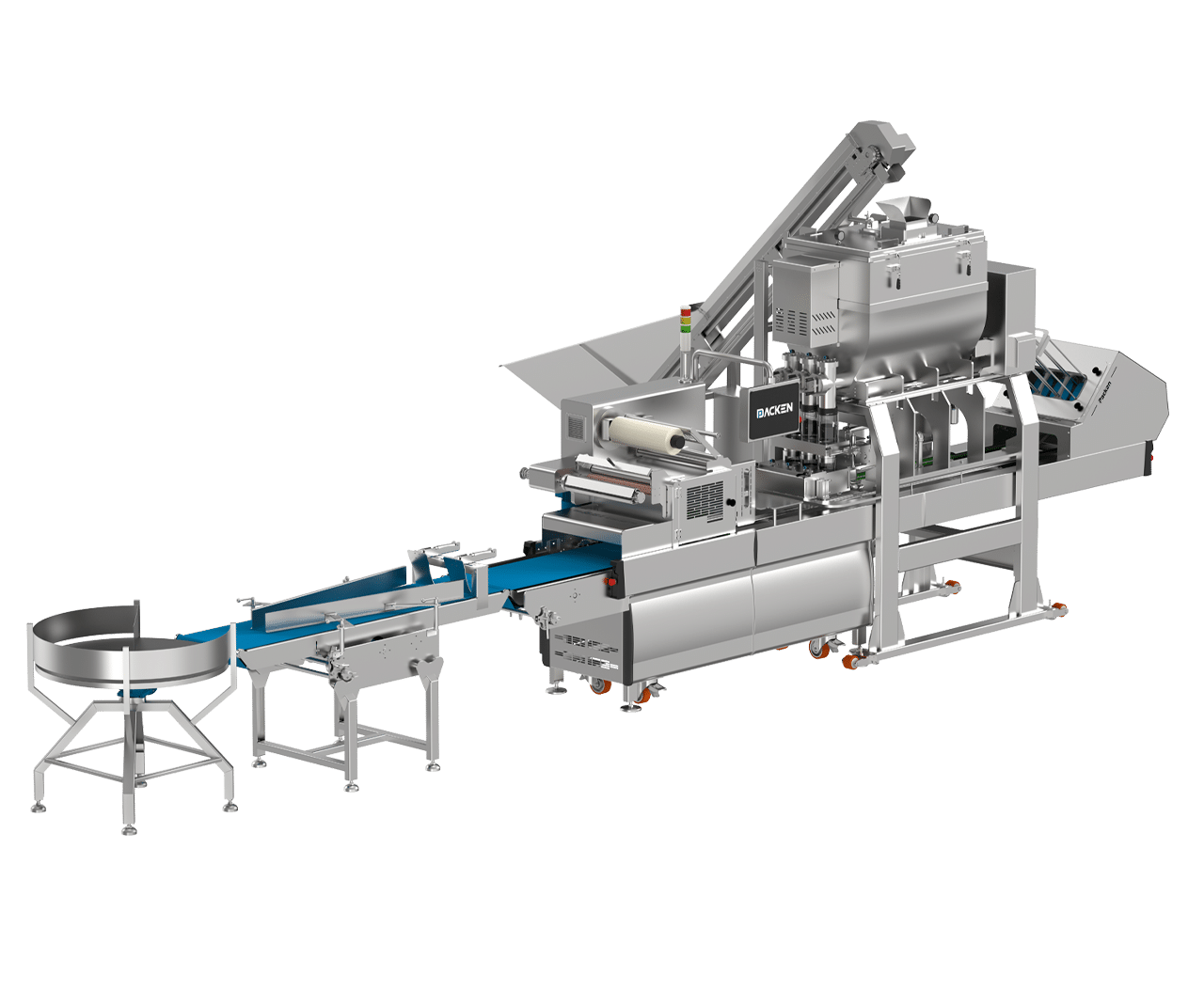

خط TotalLine Packen – PTS-505 برای بستهبندی محصولاتی مناسب است که قابلیت پر شدن توسط فیلرهای صنعتی را داشته و نیاز به بستهبندی درون ظرف دارند. همچنین به واسطه قابلیت اجرای روش MAP، این خط امکان افزایش ماندگاری محصول را به شکلی سالم و سلامتمحور فراهم میآورد. همچنین برای تولیدکنندگانی طراحی شده است که نیاز به فرآیند بستهبندی مداوم، بهداشتی، سریع و بدون توقف دارند و میخواهند تمامی مراحل از ظرفگذاری تا بستهبندی نهایی به صورت یکپارچه و اتوماتیک انجام شود.
این خط، یک راهکار کامل (Total Solution) است که در آن: ظروف به صورت اتوماتیک روی خط قرار میگیرند، بار میکروبی آن کاهش مییابد، محصول با دقت درون ظروف پر میشود، بستهبندی با کیفیت بالا انجام میشود، ظروف ردیف شده، تاریخ و لیبل میخورند، محصول نهایی در انتهای خط تجمع پیدا مینماید. همه این مراحل، بدون دخالت دست اپراتور و به صورت پیوسته انجام میشود.
جمعبندی مزایای کلیدی:
۱- افزایش بهرهوری (Productivity)
در یک خط دستی یا نیمهاتوماتیک، سرعت تولید محدود به توان فیزیکی و تمرکز اپراتور است. انسان خسته میشود، نیاز به استراحت دارد، ممکن است مریض شود یا غیبت کند. اما یک خط اتوماتیک و پیوسته، بدون خستگی و بدون وقفه، میتواند ۲۴ ساعت شبانهروز کار کند. نتیجه: تولید بیشتر در زمان کمتر.
۲- یکنواختی کیفیت (Quality Consistency)
اپراتور انسانی ممکن است در ابتدای شیفت پرانرژی باشد و در انتهای شیفت خسته؛ ممکن است امروز حواسش جمع باشد و فردا نه. این نوسانات مستقیماً روی کیفیت محصول نهایی اثر میگذارد. اما یک دستگاه اتوماتیک، دقیقاً همان کار را با همان پارامترها، هزار بار تکرار میکند. نتیجه: تمام محصولات خروجی، یکسان و مطابق با استاندارد هستند.
۳- کاهش خطای انسانی (Error Reduction)
خطاهای انسانی بخشی از طبیعت بشر است: فراموشی، اشتباه در تنظیمات، جابجایی نادرست محصول، تاریخزنی اشتباه، لیبلزنی کج و… در یک خط اتوماتیک، تمام این خطاها یا به صفر میرسند یا به شدت کاهش مییابند. نتیجه: کاهش ضایعات، کاهش مرجوعی، افزایش رضایت مشتری.
۴- افزایش بهداشت و کاهش بار میکروبی (Hygiene & Microbial Load Reduction)
هر بار که دست انسانی با محصول تماس پیدا میکند، احتمال انتقال آلودگی وجود دارد. در خطوط دستی، این تماس اجتنابناپذیر است. اما در یک خط اتوماتیک و پیوسته، محصول از ابتدا تا انتها بدون تماس دست جابهجا، پر و بستهبندی میشود. نتیجه: محصول سالمتر، ماندگاری بیشتر، انطباق آسانتر با استانداردهای بهداشتی و صادراتی.
۵- کاهش هزینههای نیروی انسانی (Labor Cost Reduction)
کاری که یک دستگاه اتوماتیک انجام میدهد، در روش دستی ممکن است به ۴ یا ۵ اپراتور نیاز داشته باشد. با اتوماتیک کردن فرآیند، هزینه حقوق و دستمزد، بیمه، پاداش، مرخصی و غیبت به طور چشمگیری کاهش مییابد. نتیجه: هزینه جاری تبدیل به سرمایهگذاری ثابت میشود (خرید دستگاه).
۶- پیوستگی و حذف گلوگاهها (Continuity & Bottleneck Elimination)
در خطوط دستی، اغلب بین مراحل مختلف، محصولات روی میز یا نوار نقاله انباشته میشوند. این انباشتگی نه تنها سرعت را کاهش میدهد، بلکه خطر آلودگی و آسیب به محصول را نیز افزایش میدهد. در یک خط پیوسته، جریان مواد و محصولات به گونهای طراحی میشود که هیچ گلوگاهی وجود نداشته باشد. نتیجه: تولید روان، بدون توقف و با حداکثر راندمان.
۷- بهینهسازی فضای تولید (Space Optimization)
خطوط دستی معمولاً به فضای بیشتری برای جابهجایی اپراتورها، انبار موقت محصولات و … نیاز دارند. خطوط اتوماتیک و پیوسته با طراحی فشرده و چیدمان مهندسیشده، فضای کمتری اشغال میکنند و بهرهوری فضا را افزایش میدهند. نتیجه: امکان استفاده بهینه از فضای موجود و حتی افزایش ظرفیت تولید در همان سالن.
۸- کاهش وابستگی به نیروی انسانی (Reduced Dependency on Labor)
بازار کار همیشه پایدار نیست. جابجایی نیروی انسانی، غیبتهای ناگهانی، نیاز به آموزش مداوم و… از چالشهای همیشگی تولیدکنندگان است. یک خط اتوماتیک و پیوسته، این وابستگی را به حداقل میرساند. نتیجه: آرامش خاطر برای مدیریت، تولید پایدار در تمام شرایط.
۹- افزایش قابلیت رقابت (Competitiveness)
تولیدکنندهای که بتواند با کیفیت یکسان، در زمان کوتاهتر و با هزینه کمتر محصول خود را به بازار برساند، بدون شک رقیب قدرتمندتری است. اتوماسیون و پیوستگی، دقیقاً همین مزیت را فراهم میکند. نتیجه: سهم بازار بیشتر، حاشیه سود بهتر، توان رقابتی بالاتر.
۱۰- دادهپذیری و بهبود مستمر (Data Acquisition & Continuous Improvement)
یک خط اتوماتیک مجهز به PLC و سیستمهای کنترلی، تمام دادههای تولید را ثبت میکند: تعداد محصول تولیدی، زمان توقف، خطاها، دمای فرآیند و… این دادهها برای تحلیل عملکرد، شناسایی نقاط ضعف و بهبود مستمر خط تولید، ارزشی بینظیر دارند. در خطوط دستی، چنین دادههایی به سختی قابل جمعآوری هستند. نتیجه: امکان بهینهسازی مبتنی بر داده، نه حدس و گمان.
