ترولی تعویض قالب دستگاه بسته بندی تری سیلر

نظم صنعتی، سرعت در تغییر

در کارخانه‌های امروزی، گوناگونیِ تولید، نه یک انتخاب، که حکمِ نفس کشیدن دارد. بازار، همواره به بسته‌هایی با اندازه‌ها، وزن‌ها و شکل‌هایی گوناگون چشم دوخته است. این تنوع، هرچند دروازه‌های تازه‌ای به سوی بازار می‌گشاید، اما دشواری‌هایی نیز به همراه می‌آورد. از دشوارترین این گلوگاه‌ها، بیرون کشیدنِ قالبی است که پیش از این در دستگاه تری‌سیلر جای داشته و نشاندن قالبی دیگر به جایش؛ کاری که اگر چابکانه انجام نشود، ساعت‌ها توقف خط را رقم می‌زند. دستگاه‌های تری‌سیلر استیل غرب آسیا، چه از سری General و چه Professional، چنان طراحی شده‌اند که این جابه‌جاییِ قالب، بسیار راحت قابل انجام باشد. اما شدنی بودن این موضوع، با سریع و بی‌خطر و اصولی بودن، فاصله‌هایی دارد. اینجاست که ترولی تعویض قالب QuickTray PACKEN مدل PTC-500 می‌تواند به این موضوع کمک نماید؛ ابزاری که نه فقط تعویض قالب را چابک می‌کند، بلکه نظم در مورد این موضوع را برای کارخانه ایجاد می‌کند، ایمنی را افزایش می‌دهد و نگهداری از قالب‌ها را به کاری اصولی بدل می‌سازد. در ادامه، از ارزش این دستگاه به عنوان ابزاری کارآمد، از منطق طراحی آن و سودهایی که به خط تولید می‌رساند و از صرفه‌ای که در هزینه‌ها ایجاد می‌کند، خواهیم گفت.

معرفی فناوری QuickTray PACKEN – PTC-500

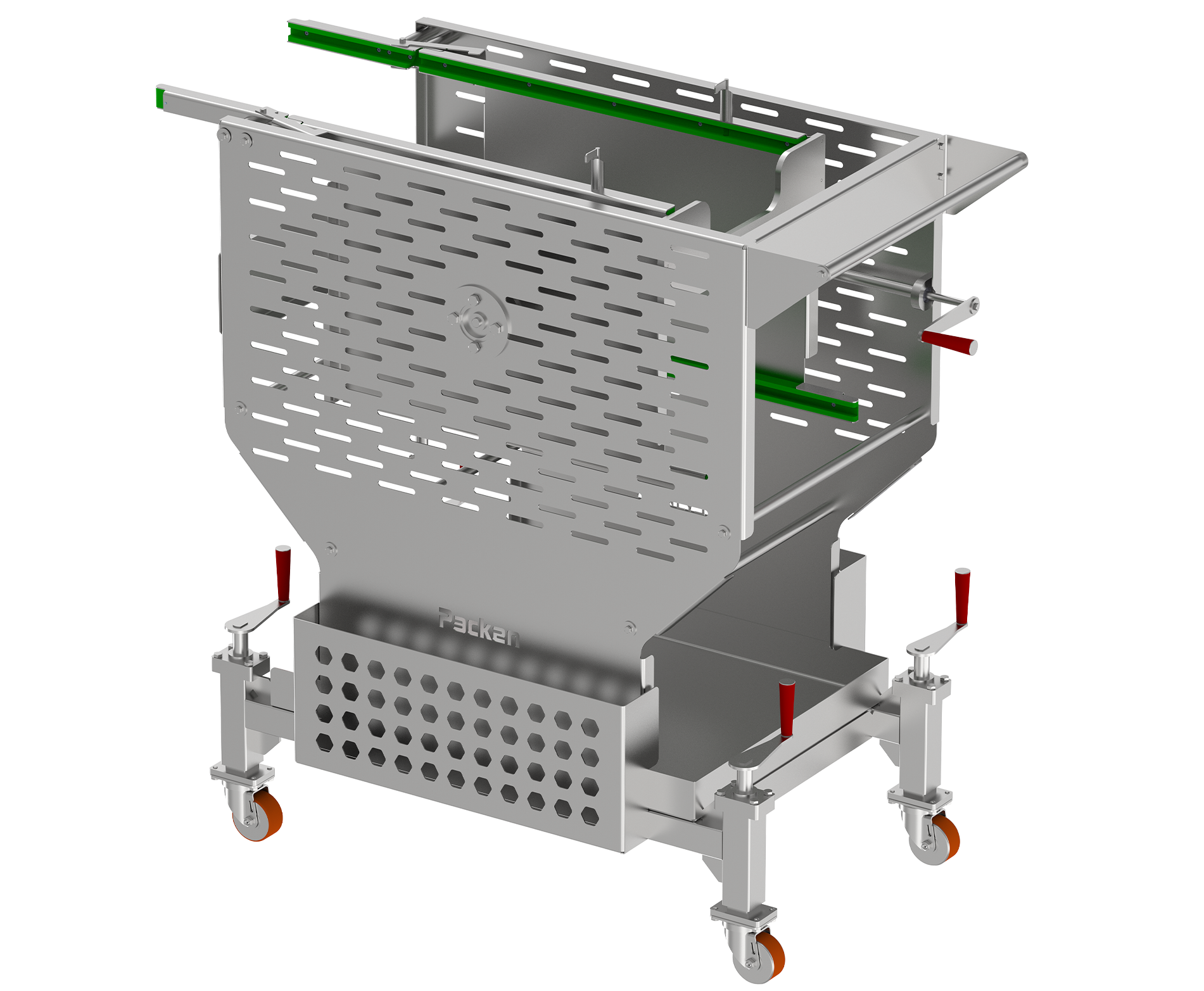

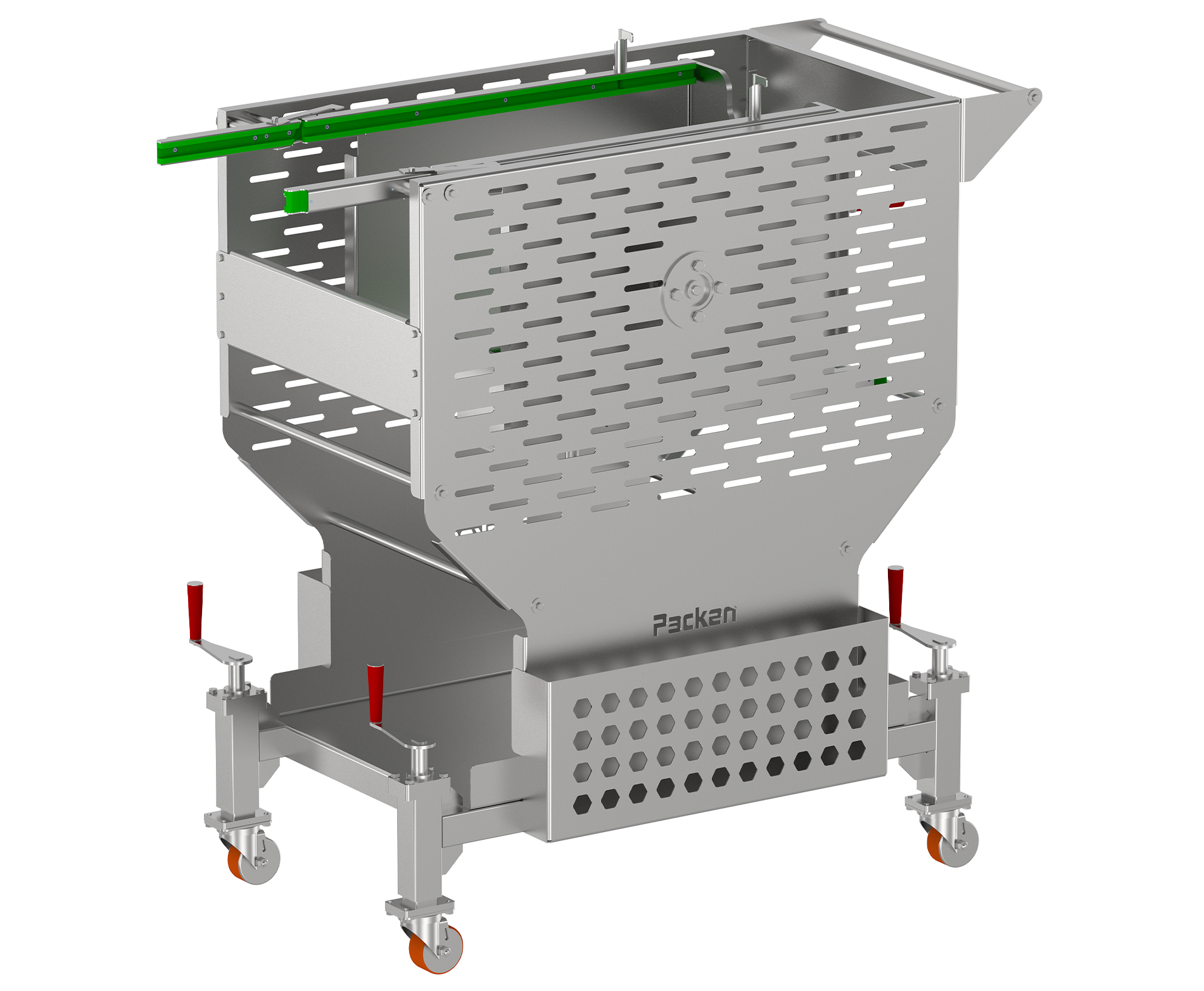

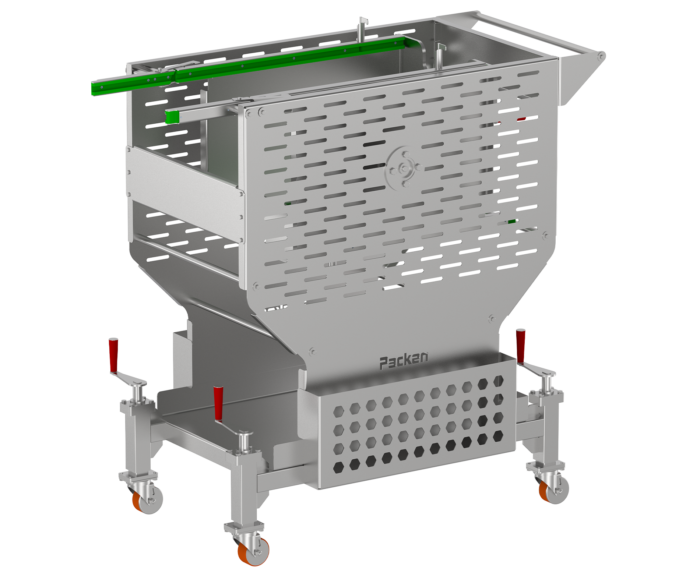

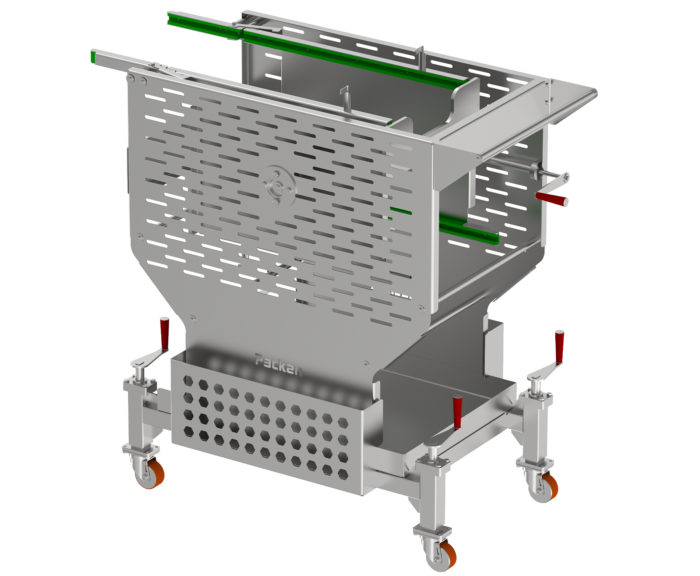

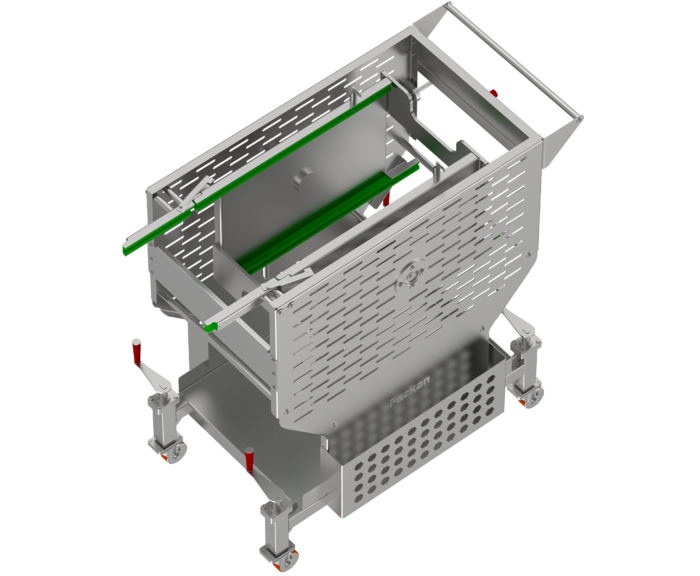

ترولی تعویض قالب QuickTray PACKEN – PTC-500 تجهیزی اختصاصی است که برای جابه‌جایی، نگهداری و تعویض سریع قالب‌های دستگاه تری‌سیلر طراحی و ساخته شده است. این دستگاه با الگو از اصول نظام آراستگی صنعتی (5S)، محل مشخص و استانداردی را برای نگهداری قالب‌ها فراهم می‌کند و فرآیند تعویض قالب را به عملیاتی سریع، ایمن و بدون دردسر تبدیل می‌نماید. نام QuickTray به درستی بیانگر کارکرد اصلی آن است: تعویض سریع قالب (Quick Tool Change). شعار فنی این محصول نیز گویای فلسفه طراحی آن است: Rapid Tool System and Safe Changeover (ابزار سریع و تعویض ایمن).

چالش‌های رایج صنعت

در واحدهای تولیدی که از چندین قالب مختلف برای یک دستگاه تری‌سیلر استفاده می‌شود، چالش‌های متعددی وجود دارد:

ویژگی‌های فنی

۱- ساختار تمام استیل ضدزنگ
شاسی و بدنه اصلی ترولی به طور کامل از استنلس استیل ۳۰۴ (Stainless Steel 304) ساخته شده است. این انتخاب هوشمندانه، مقاومت فوق‌العاده‌ای در برابر رطوبت، خوردگی، مواد شوینده صنعتی و شرایط محیطی خطوط تولید صنایع غذایی ایجاد می‌کند. تمامی قطعات پلیمری به کار رفته در این تجهیز از نوع Food Grade بوده و برای استفاده در محیط‌های بهداشتی صنایع غذایی کاملاً مناسب هستند. قطعات آلومینیومی نیز پس از ماشین‌کاری، تحت فرآیند پوشش‌دهی و محافظت سطحی قرار می‌گیرند تا مقاومت آن‌ها در برابر خوردگی افزایش یابد.

۲- سیستم تنظیم ارتفاع دقیق در چهار نقطه
یکی از حیاتی‌ترین ویژگی‌های این ترولی، قابلیت تنظیم ارتفاع در چهار نقطه تکیه‌گاهی است. در زمان تعویض قالب، ریل‌های ترولی باید با دقت کامل با ریل‌های دستگاه بسته بندی تری‌سیلر هم‌سطح شوند. هر پایه مجهز به موارد زیر می‌باشد: سیستم پیچ و مهره (Screw Mechanism)، دستگیره تنظیم ارتفاع، مکانیزم قفل موقعیت. اپراتور می‌تواند با چرخاندن دستگیره مربوطه، ارتفاع هر پایه را به صورت مستقل تنظیم نماید. این قابلیت، امکان تغییر ارتفاع در محدوده ۱۰۰ تا ۱۵۰ میلی‌متر را فراهم کرده و شرایطی را محیا می‌کند که ریل‌های ترولی در هر ارتفاعی با دقت کامل در امتداد ریل‌های دستگاه تری‌سیلر قرار گیرند.

۳- ظرفیت نگهداری همزمان چند قالب
این تجهیز امکان نگهداری همزمان چندین قالب را فراهم می‌کند: دو قالب در بخش سینی پایینی ترولی، دو قالب در داخل ریل‌ها. در نتیجه، اپراتور می‌تواند تا چهار مجموعه قالب را به صورت سازمان‌یافته و آماده استفاده در اختیار داشته باشد.

۴- سیستم ریلی دو طبقه با مکانیزم چرخشی

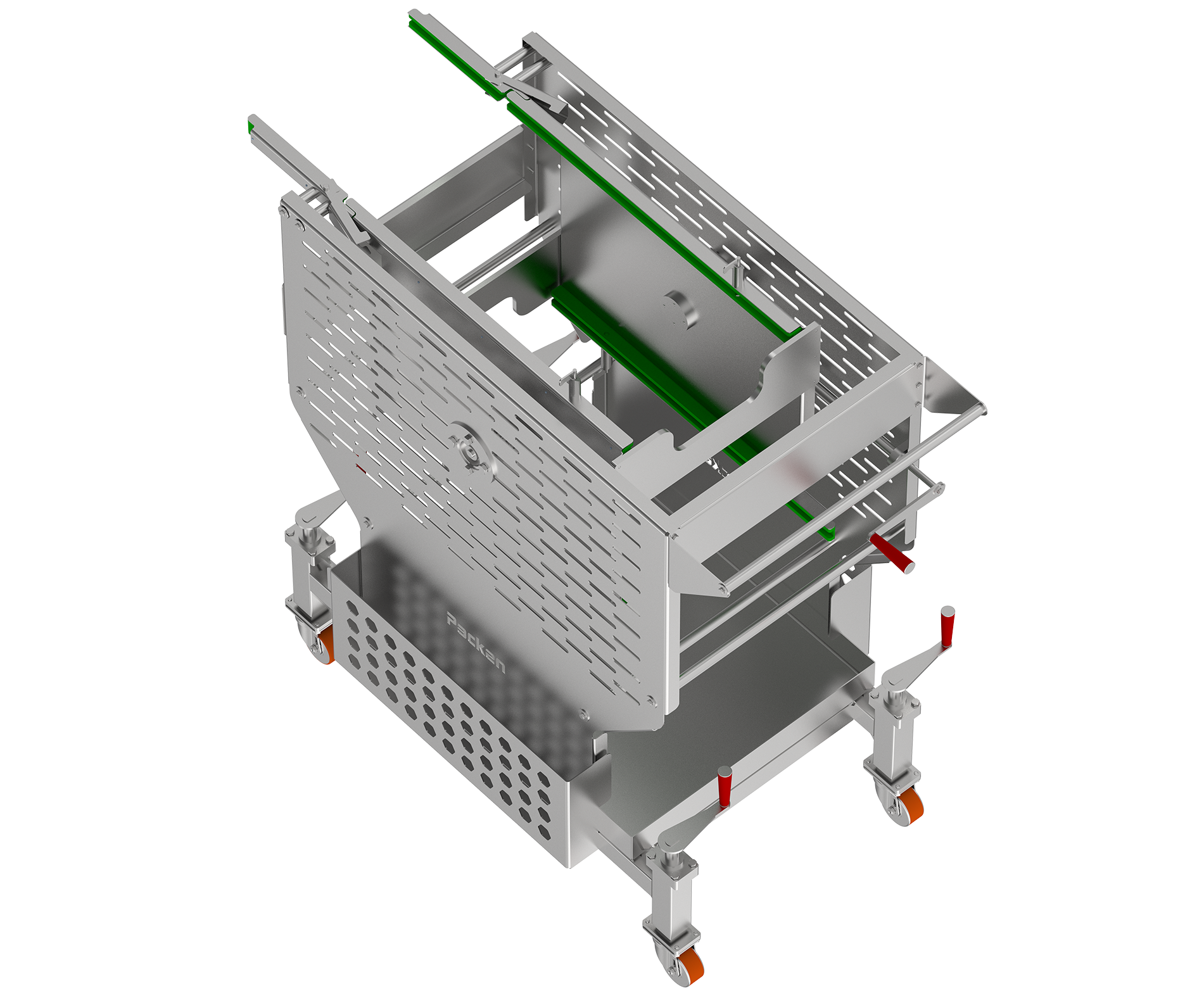

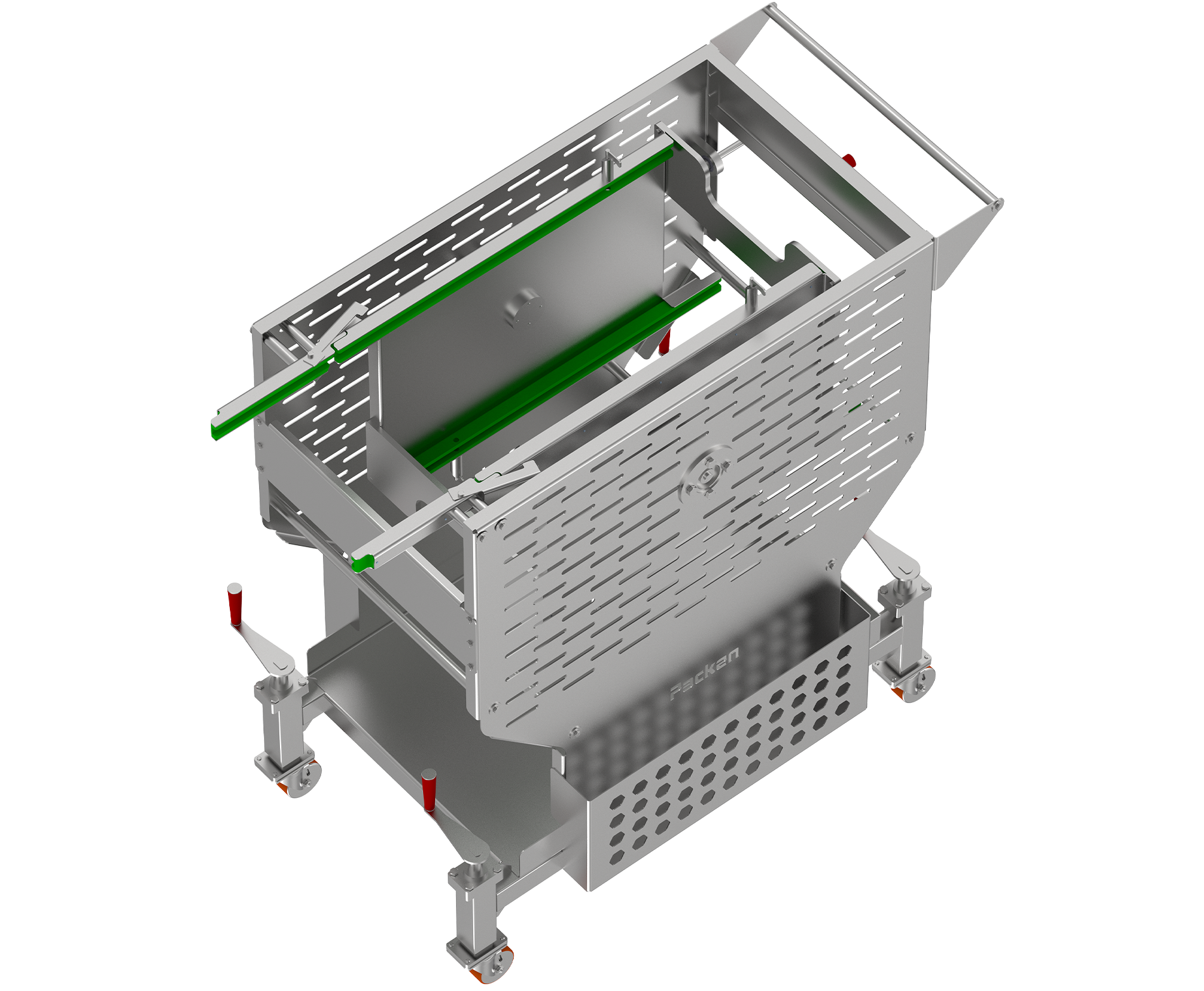

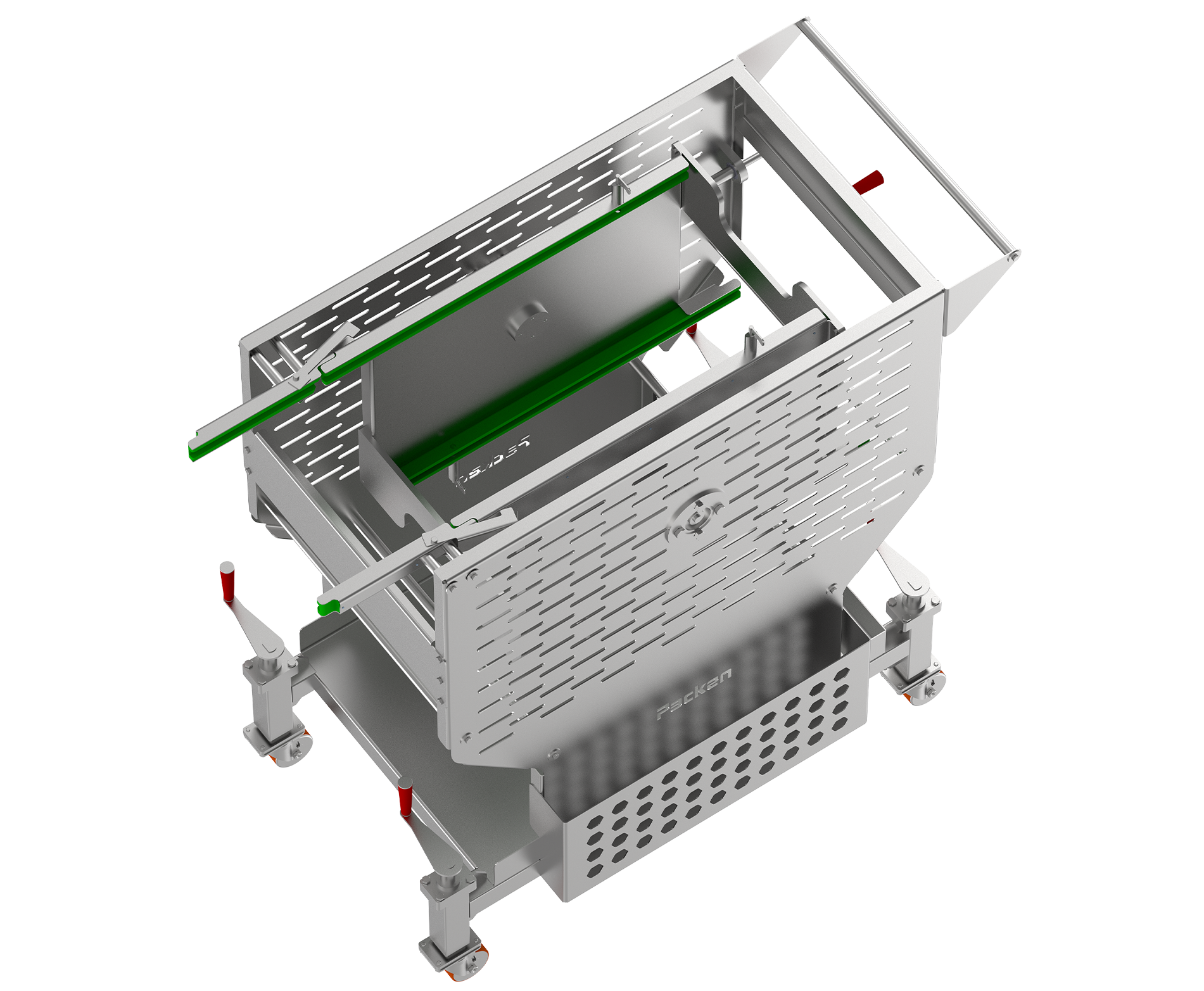

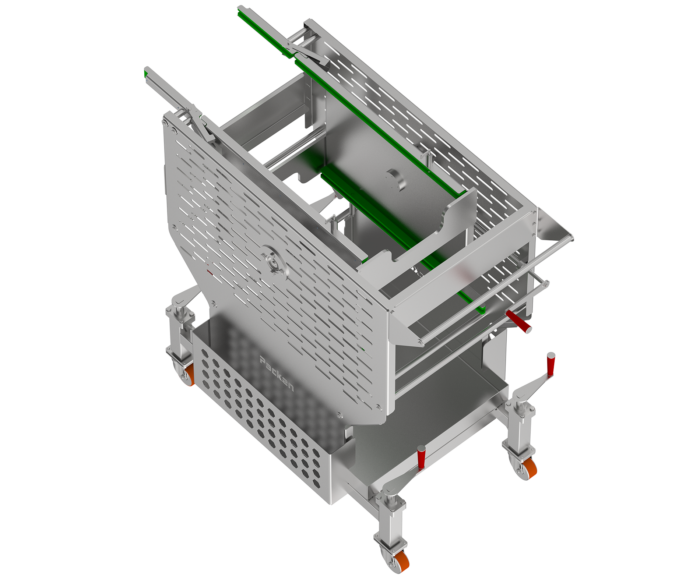

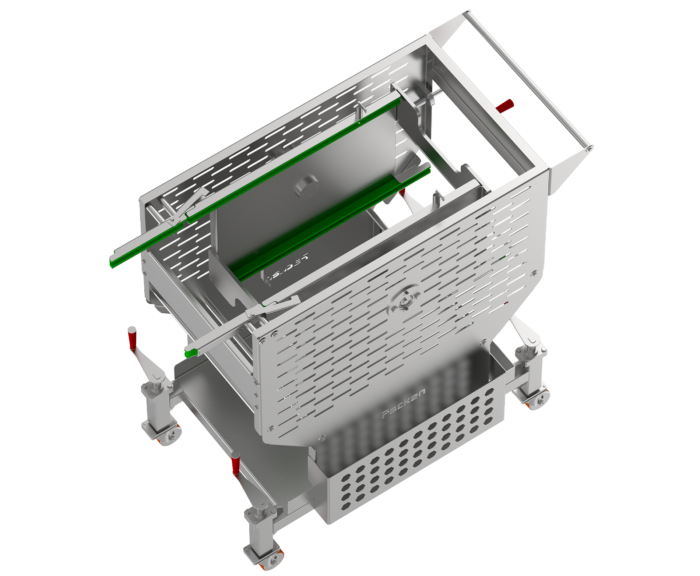

بخش مرکزی و فوقانی ترولی مجهز به یک سیستم ریلی دو طبقه است. هر طبقه قابلیت نگهداری یک مجموعه کامل قالب را دارد. برای دسترسی سریع به قالب‌های مختلف، این مجموعه به یک مکانیزم چرخشی مجهز شده است که شامل موارد زیر است: گیربکس صنعتی، سیستم انتقال نیرو، دستگیره کنترل دستی. اپراتور می‌تواند با چرخاندن دستگیره به میزان ۱۸۰ درجه، طبقه دوم را در موقعیت کاری قرار دهد. در این حالت، ریل مربوطه دقیقاً در امتداد ریل دستگاه تری‌سیلر قرار گرفته و عملیات تعویض قالب به سرعت انجام می‌شود.

۵- سیستم جابه‌جایی آسان
ترولی تعویض قالب به چرخ‌های صنعتی مقاوم مجهز شده است تا جابه‌جایی آن در محیط کارخانه به سادگی امکان‌پذیر باشد. در قسمت فوقانی دستگاه نیز یک دستگیره ارگونومیک تعبیه شده است که هدایت و حرکت دادن ترولی را برای اپراتور آسان می‌کند.

۶- محل‌های اختصاصی نگهداری قطعات جانبی
در طراحی این تجهیز، علاوه بر سیستم تعویض قالب، فضای مناسبی برای نگهداری استاندارد قطعات جانبی نیز در نظر گرفته شده است. در بخش کف و قسمت‌های جانبی ترولی، جایگاه‌های اختصاصی برای استقرار قطعات جانبی قالب و تجهیزات مرتبط با آن طراحی شده است. این ویژگی، رعایت اصول نظام آراستگی صنعتی (5S) را به بهترین شکل ممکن میسر می‌سازد.

۷- سکوی ایده‌آل برای سرویس و نگهداری قالب
یکی از مهم‌ترین مزایای این ترولی، تبدیل شدن آن به ایستگاه تخصصی سرویس، بازبینی و نگهداری قالب‌ها است. هنگامی که قالب روی ترولی قرار می‌گیرد، در ارتفاعی استاندارد نسبت به سطح زمین مستقر می‌شود و دسترسی کامل تکنسین‌ها به تمامی قسمت‌های قالب فراهم می‌گردد.

عملیات قابل انجام روی قالب در این وضعیت:

بنابراین، QuickTray PTC-500 تنها یک تجهیز جابه‌جایی نیست، بلکه به عنوان یک ایستگاه تخصصی نگهداری و سرویس قالب نیز عمل می‌کند.

مزایای فنی و اقتصادی

فرآیند تعویض قالب با QuickTray PTC-500

نتیجه‌گیری

ترولی تعویض قالب QuickTray PACKEN – PTC-500، راهکاری بسیار کارآمد برای سامان‌دهی، نگهداری و جابه‌جایی چابکِ قالب‌های دستگاه بسته بندی تری‌سیلر است. این ابزار با ساختاری تمام‌استیل از جنس ۳۰۴، تجهیزی مناسب برای تنظیم ارتفاع، سیستمی ریلی در دو طبقه، گنجایش نگهداری چهار قالب، چرخ‌هایی صنعتی و قابلیت سرویس‌دهی تخصصی، همه نیازهای یک کارخانه را برای تعویض سریع، بی‌خطر و اصولی قالب‌ها برآورده می‌کند.

مهم‌ترین مزیت‌ها در یک نگاه:

• کاهش قابل ملاحظه زمان تعویض قالب
• پایان نیاز به کار یدی و نیروی بدنی
• نگهداری سامان‌یافته و استاندارد قالب‌ها، هم‌راستا با اصول آراستگی 5S
• افزایش عمر قالب‌ها، با دور کردن خطر ضربه و آسیب
• تبدیل شدن به ایستگاهی تخصصی برای سرویس و تعمیر قالب
• بهره‌وری بیشتر خط تولید، با کوتاه کردن زمان‌های توقف

برای کارخانه‌هایی که با تعویض قالب روبرو هستند، QuickTray PACKEN – PTC-500 صرفاً یک ابزار کناری نیست؛ سرمایه‌ای است که زمان، نظم و ایمنی را به خط تولید پیشکش می‌کند.

سؤالات متداول (FAQ)

۱- آیا این ترولی با تمام مدل‌های تری‌سیلر PACKEN سازگار است؟
بله. این ترولی به طور اختصاصی برای تری‌سیلرهای PACKEN سری General و Professional طراحی شده و ریل‌های آن با ریل‌های دستگاه هماهنگ است.

۲- حداکثر وزن قابل تحمل توسط ترولی چقدر است؟
طراحی سازه به گونه‌ای است که سنگین‌ترین قالب‌های تری‌سیلر را به راحتی تحمل می‌کند. برای اطلاع از ظرفیت دقیق، لطفاً با تیم فنی مشورت کنید.

۳- آیا برای استفاده از ترولی نیاز به آموزش خاصی است؟
خیر. فرآیند تعویض قالب با این ترولی بسیار ساده و شهودی است. تیم PACKEN آموزش لازم را به اپراتورها ارائه می‌دهد.

۴- آیا ترولی قابلیت شستشو دارد؟
بله. ساختار تمام استیل ۳۰۴ و قطعات Food Grade، شستشوی کامل دستگاه را بدون نگرانی از خوردگی امکان‌پذیر می‌سازد.

۵- آیا می‌توان قالب‌های غیر از برند PACKEN را نیز روی این ترولی نگهداری کرد؟
طراحی ریل‌ها و سیستم موقعیت‌دهی بر اساس استاندارد قالب‌های PACKEN انجام شده است. برای قالب‌های سایر برندها، نیاز به بررسی تطابق ابعادی وجود دارد.
