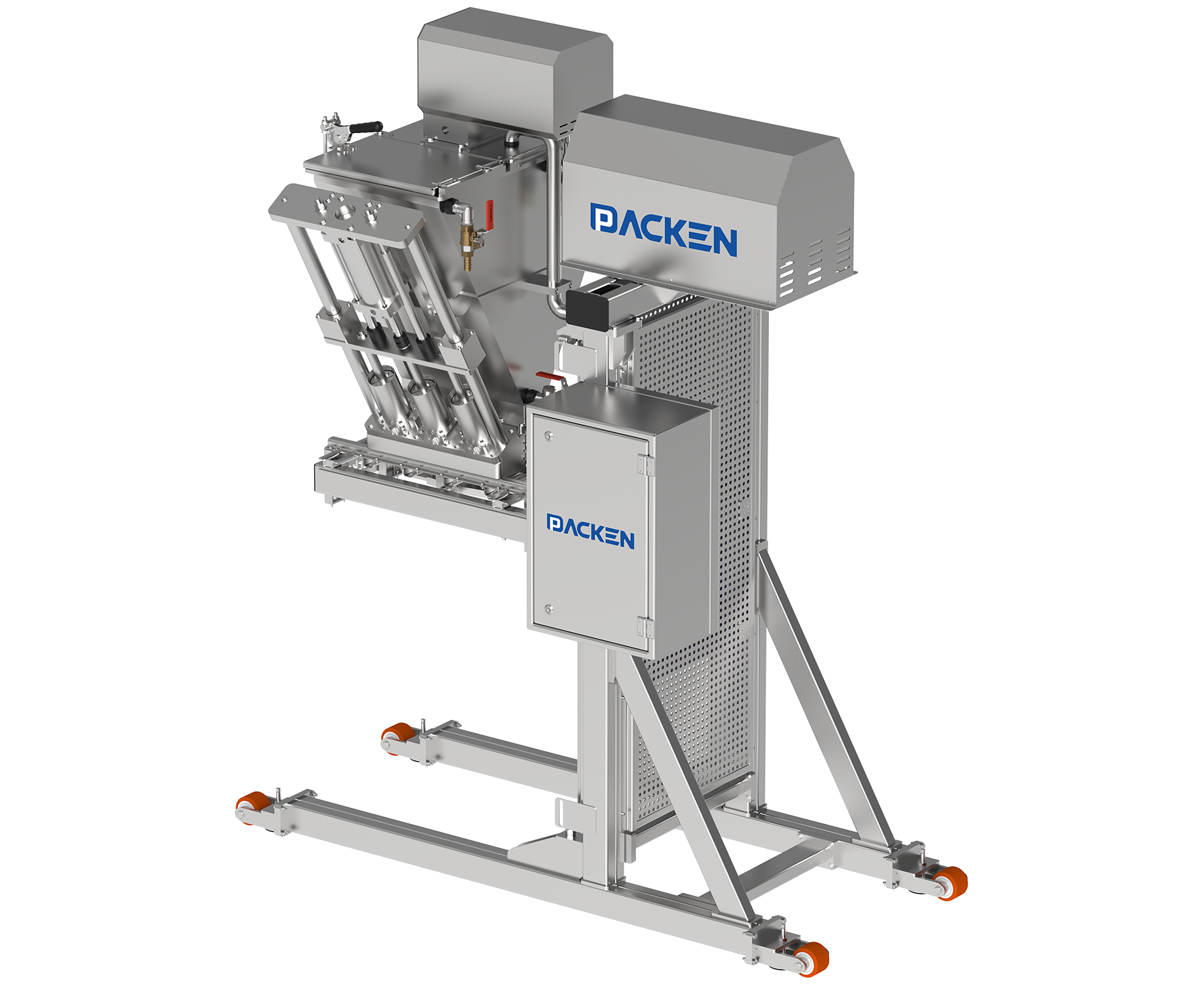

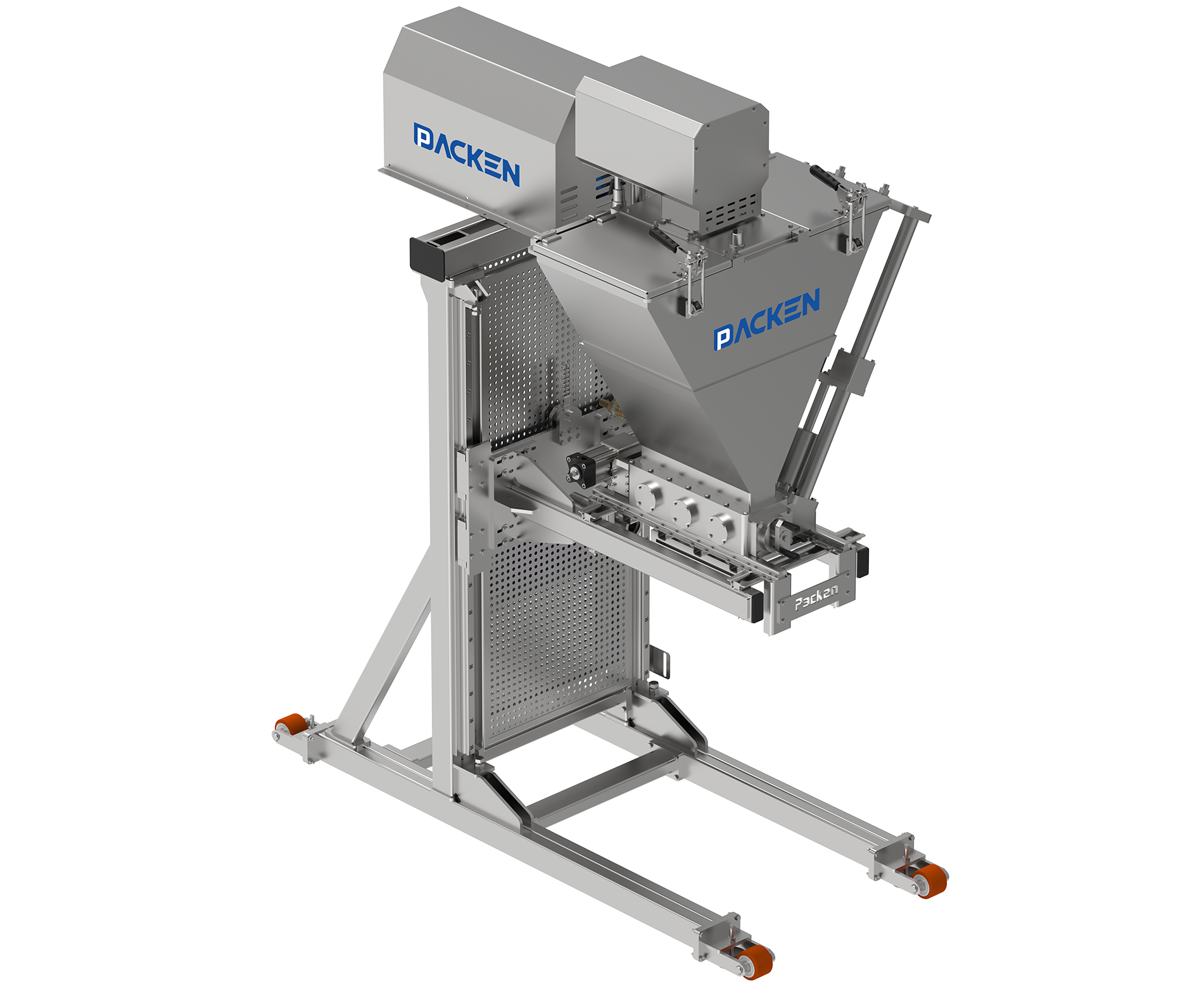

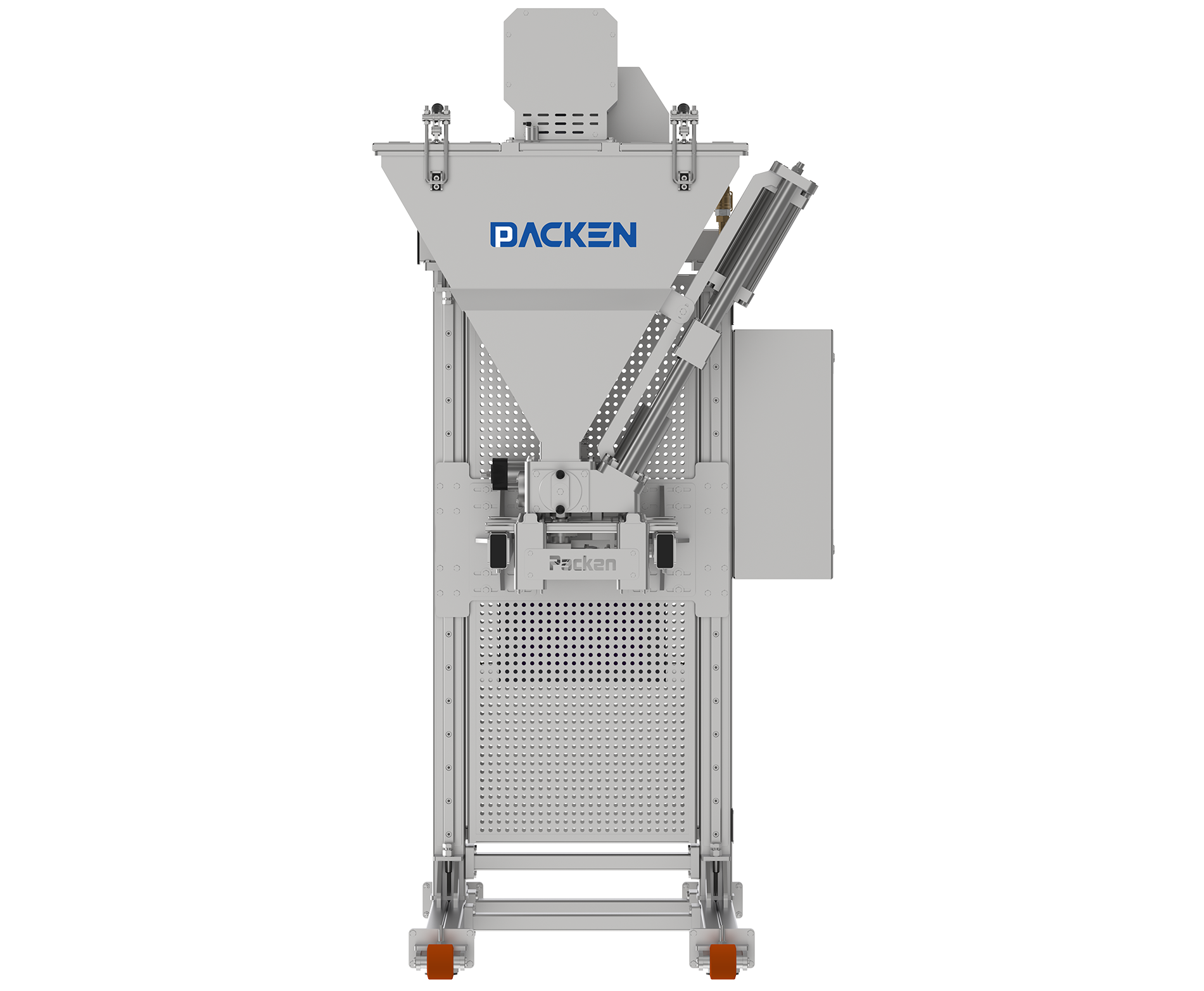

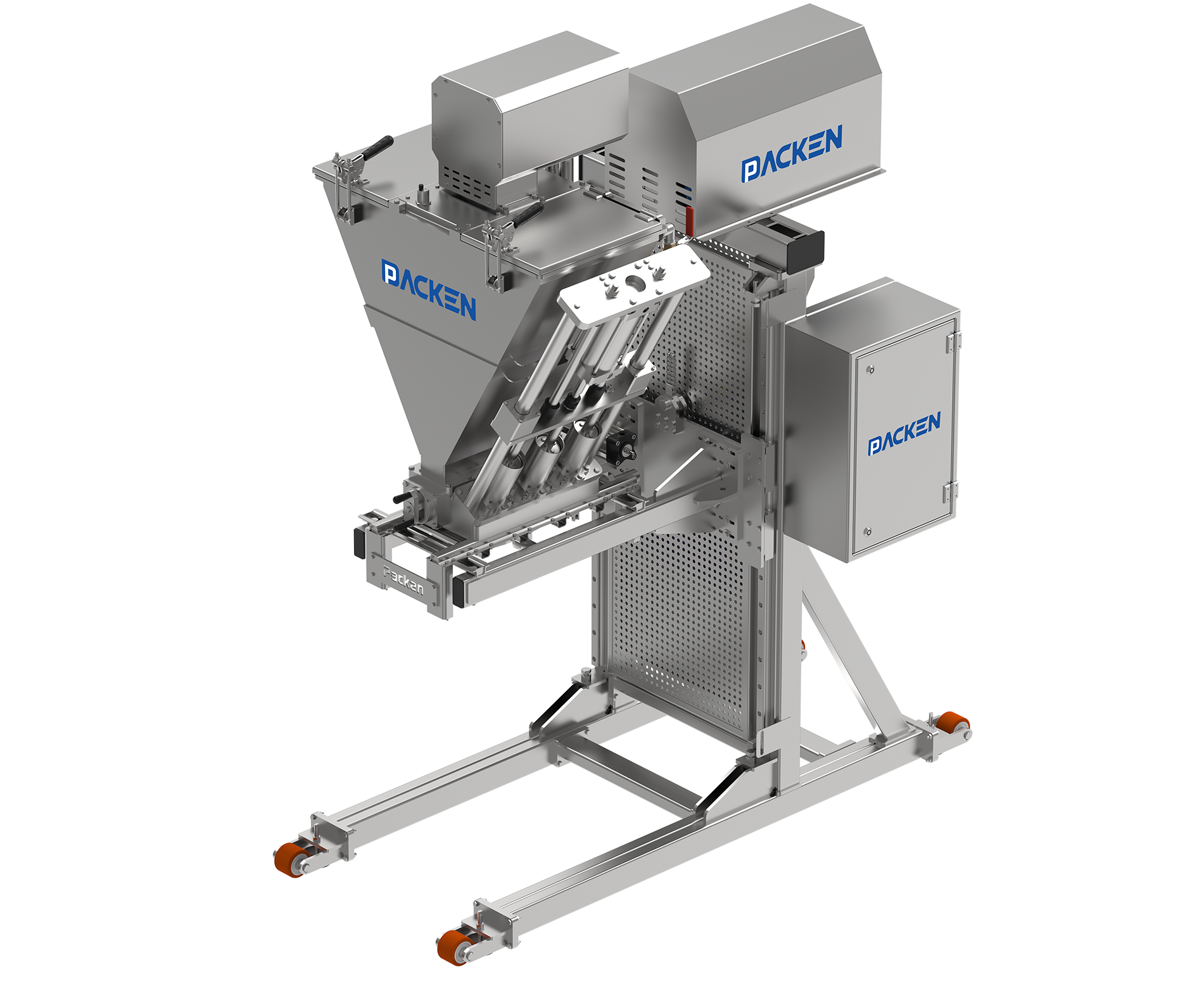

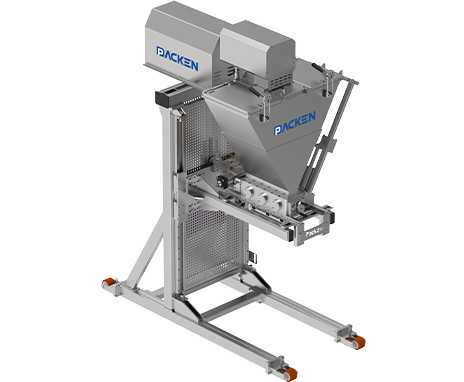

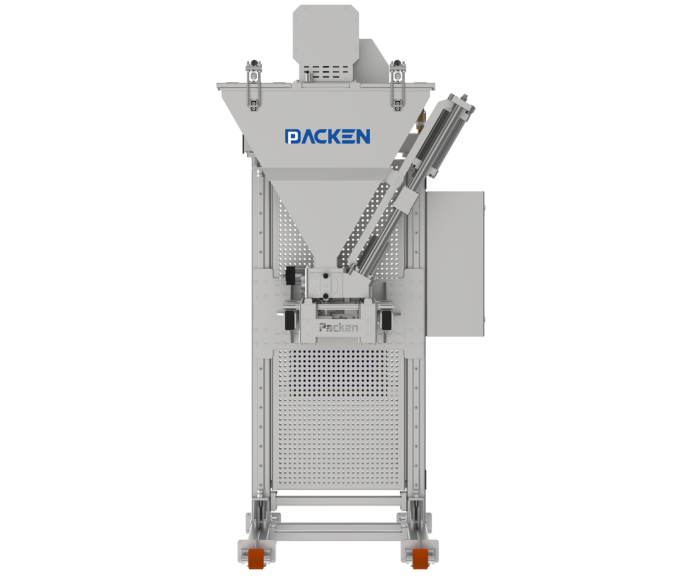

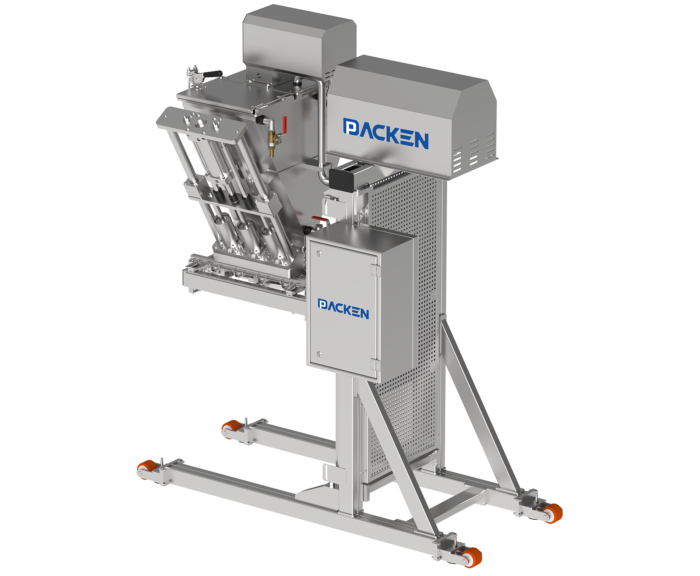

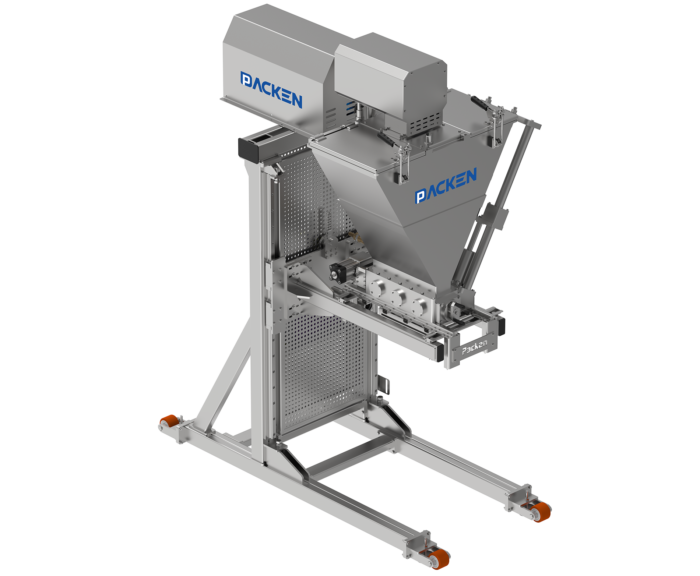

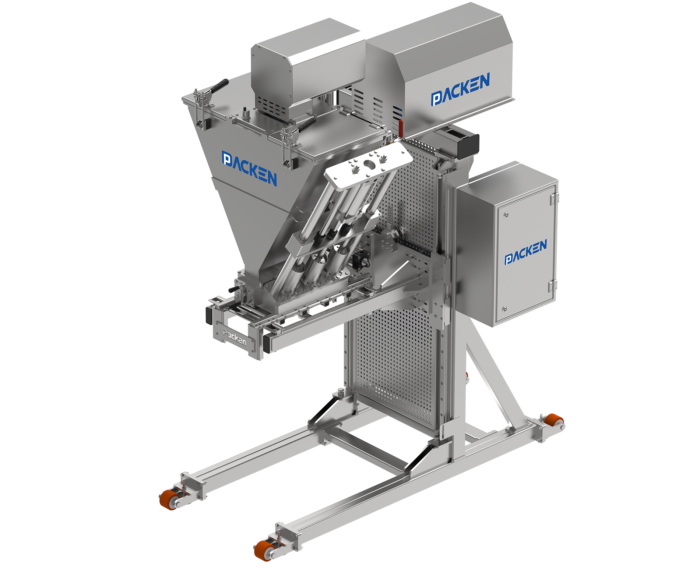

در خطوط تولید مواد غذایی، پر کردن محصولاتی که غلیظ هستند، یا تکههایی از مواد جامد دارند (مثل سالاد الویه یا سس مایونز با سبزیجات)، یا به دما حساس هستند، همیشه سخت بوده است. دستگاههای معمولی یا دقیق نیستند، یا به بافت محصول آسیب میزنند، یا قابل شستشوی کامل نیستند. یکی از دستگاههایی که این مشکل را حل مینماید، دستگاه PFL-500 از سری ViscoFill PACKEN یک فیلر سیلندر پیستونی است که با فشار باد کار میکند. یعنی یک سیلندر و پیستون دارد که با هوای فشرده جلو و عقب میرود و مقدار مشخصی از محصول را دقیقاً داخل ظرف میریزد.
این دستگاه دارای کاربردهای زیر میباشد:
در ادامه، توضیح میدهیم: دستگاه دقیقاً چطور کار میکند، موقع خرید به چه نکاتی باید توجه کنید، چه مزایایی دارد و برای چه محصولاتی مناسب است.
در خطوط تولید مواد غذایی، محصولاتی با ویسکوزیته بالا (High Viscosity)، ساختار نیمهجامد (Semi-solid)، ترکیبات ناهمگن (Non-homogeneous) یا حاوی ذرات با سایزهای مختلف، نیازمند فناوری پرکنی تخصصی هستند. میبایست دستگاهی مناسب برای این قسمت داشته باشیم.
نکاتی برای انتخاب دستگاه مناسب
| عامل انتخاب | توضیحات | |||
|---|---|---|---|---|
| ویسکوزیته محصول | برای محصولات با غلظت و رفتار مختلف، طراحی دستگاه از لحاظ نوع پیستون و نازلها مهم میباشد و دستگاه میبایست از قدرت مناسب برخوردار باشد. | |||
| مواد تشکیل دهنده محصول و سایز آنها | این سیستم قابلیت تنظیم برای پر کردن طیف متنوعی از محصولات با بافتها و ترکیبات مختلف را داراست ولی انتخاب سیستم مناسب و نوع طراحی فیلر به این موضوع بسیار وابسته است. | |||
| اندازه ظروف | برای ظروف کوچک تا بزرگ و مقدار موادی که میبایست توسط فیلر پر شوند، سیلندر و طول کورس پیستون متناسب انتخاب میگردد. | |||
| ظرفیت تولید | برای تولیدات بالا استفاده از مدلهای چند نازله توصیه میشود. | |||
| سرعت دستگاه | برای تولید پیوسته، پرکنهای چند پیستونه با کنترل دقیق حجم و زمان بهینه هستند و طبق درخواست قابل طراحی و ساخت میباشند. | سهولت شستشو و تعمیرات | دستگاه بهگونهای طراحی شده است که تمام بخشهای در تماس با مواد، بهسادگی قابل جداسازی و شستشو میباشند. این ویژگی امکان نظافت کامل و سریع را فراهم کرده و به کاهش بار میکروبی در فرآیند تولید کمک میکند. همچنین طراحی مهندسیشده دستگاه بهگونهای است که از باقیماندن مواد غذایی در مسیر عبور مواد در فیلر جلوگیری شده و بدین ترتیب، از ایجاد فساد و آلودگی میکروبی در خطوط تولید پیشگیری میشود. | |
| پشتیبانی فنی و قطعات یدکی | در استیل غرب آسیا، تیم خدمات فنی و تأمین قطعات با سطح اطلاعات و تجربه بالا همیشه همراه شماست. | |||
| سازگاری با خط تولید موجود | از نظر ابعاد، سیستم برقی و اتوماسیون و هماهنگی مکانیکی دستگاه بهخوبی قابل انطباق باشد. |
دستگاه ViscoFill PACKEN – PFL-500 دقیقاً برای پاسخ به این چالشها طراحی شده است.
در قلب این دستگاه، سیلندر و پیستون قرار دارد که به صورت رفت و برگشتی (Reciprocating) و با نیروی سیستم پنوماتیک عمل میکند. سیستم پنوماتیک با قدرت بالا، هزینه نگهداری پایین و قابلیت اطمینان مناسب برای محیطهای صنعتی، گزینهای مناسب برای بسیاری از خطوط تولید است. همانطور که گفته شد، حرکت پیستونها به داخل سیلندرها توسط سیستم پنوماتیک انجام میشود. این مکانیزم از دو فاز اصلی تشکیل شده است:
فاز اول: مکش (Suction Phase)
فاز دوم: تزریق (Discharge / Filling Phase)
نکته کلیدی: هر نازل به یک پیستون مستقل مجهز است. این طراحی: دقت عملکرد را بالا میبرد، از تداخل یا نشت بین نازلها جلوگیری میکند، امکان تنظیم مستقل هر نازل را فراهم میکند.
| بخش | عملکرد فنی | جنس / مشخصات |
|---|---|---|
| قیف (Hopper) | نگهداری محصول، هدایت یکنواخت مواد به سمت سیلندرها، حفظ ترکیب محصول | استیل 304 / 316 (قابل شستشو) |
| همزن متناسب با بافت محصول (Product-texture-appropriate tank mixer) | همزدن محصول در داخل مخزن | استیل 304 / 316 (قابل شستشو) |
| سیلندر و پیستون | انتقال دقیق و کنترلشده حجم مشخصی از محصول | طراحی متناسب با ویسکوزیته محصول |
| شیر سهطرفه (3-Way Valve) | هدایت صحیح مسیر ورود (مکش) و خروج (تزریق) | استیل 304 / 316 (قابل شستشو)، همراه با آببندی دقیق |
| سیستم پنوماتیک | تأمین نیروی حرکت رفت و برگشتی پیستونها | سیلندرهای پنوماتیک صنعتی |
| نازل (Nozzle) | انتقال بدون نقص و بدون چکه محصول به داخل ظرف | طراحی سفارشی متناسب با دهانه ظرف و نوع محصول |
| سیستم کنترل (PLC / HMI) | قابلیت تنظیم پارامترهای حجم پرکنی، کنترل ترتیب و هماهنگی اجزای مختلف دستگاه در سیکل کاری. | قابل برنامهریزی، دارای برنامههای مختلف |
از دیدگاه مهندسی مکانیک و صنایع غذایی، انتخاب دستگاه پرکن سیلندر پیستونی مناسب باید بر اساس پارامترهای زیر انجام شود:
| عامل انتخاب | توضیح فنی | اهمیت |
|---|---|---|
| ویسکوزیته محصول | برای محصولات با غلظت بالا، نیاز به پیستون با قدرت بیشتر، سیلندر با قطر مناسب و مسیرهای عبور کوتاهتر | ⭐⭐⭐⭐⭐ |
| مواد تشکیلدهنده و سایز ذرات | محصولات حاوی ذرات درشت (مثل سالاد الویه) نیاز به نازل با دهانه مناسب، مسیرهای بدون گیر و طراحی خاص پیستون دارند | ⭐⭐⭐⭐⭐ |
| اندازه ظروف | حجم پرکنی، طول کورس پیستون و قطر سیلندر باید متناسب با ظرف و مقدار محصول انتخاب شود | ⭐⭐⭐⭐ |
| ظرفیت تولید | برای تولیدات بالا، مدلهای چندنازله (Multi-Nozzle) با چند پیستون مستقل توصیه میشود | ⭐⭐⭐⭐ |
| سرعت دستگاه | برای خطوط پیوسته (Continuous Lines)، پرکنهای چند پیستونه با کنترل دقیق حجم و زمان، بهینه هستند | ⭐⭐⭐⭐ |
| سهولت شستشو و تعمیرات | تمام بخشهای در تماس با مواد باید بهسادگی قابل جداسازی و شستشو باشند؛ طراحی باید از باقیماندن مواد در مسیرها جلوگیری کند | ⭐⭐⭐⭐⭐ |
| پشتیبانی فنی و قطعات یدکی | وجود تیم خدمات فنی با تجربه و تأمین قطعات استاندارد | ⭐⭐⭐⭐ |
| سازگاری با خط تولید موجود | دستگاه از نظر ابعاد، سیستم برقی، اتوماسیون و هماهنگی مکانیکی باید با خط تولید فعلی قابل انطباق باشد | ⭐⭐⭐⭐ |
در صنایع غذایی، بهداشت (Hygiene) یک مزیت نیست؛ یک الزام است. دستگاه PFL-500 با رویکرد Hygienic Engineering طراحی شده است:
| ویژگی بهداشتی | توضیح |
|---|---|
| قطعات در تماس با محصول | تماماً از استیل ضدزنگ (گرید 304 یا 316) ساخته شدهاند |
| قابلیت جداسازی آسان | بخشهای در تماس با مواد به سادگی باز و بسته میشوند |
| سیستم CIP (Clean-in-Place) | شستشوی خودکار بدون نیاز به باز کردن دستگاه |
| طراحی بدون نقاط مرده | جلوگیری از باقیماندن مواد غذایی در مسیرهای عبور |
| نازلهای Anti-Drip | جلوگیری از چکه کردن محصول پس از پایان هر سیکل |
نتیجه مهندسی: کاهش بار میکروبی، جلوگیری از فساد و آلودگی متقاطع (Cross-Contamination)، افزایش ماندگاری محصول نهایی.
| ردیف | ویژگی | مزیت عملیاتی |
|---|---|---|
| ۱ | دقت حجمی بالا | پر کردن یکنواخت، بدون نشت و نوسان |
| ۲ | سیستم شستشوی سهمرحلهای و آسان (CIP) | نظافت کامل مسیرها، کاهش زمان توقف خط |
| ۳ | مناسب برای بافتهای غلیظ و نیمهجامد | کار با مواد ویسکوز، حاوی ذرات و چسبنده |
| ۴ | بدنه و قطعات استیل 304 / 316 | ضدزنگ، قابل شستشو، مقاوم در برابر مواد شوینده، فودگرید |
| ۵ | نازل سفارشی بدون چکه | مناسب با نوع محصول و دهانه ظرف، کاهش هدررفت |
| ۶ | امکان تنظیم مقدار تزریق به صورت دستی | انعطاف برای محصولات مختلف |
| ۷ | قابلیت طراحی چندنازله (Multi-Nozzle) | افزایش سرعت تولید برای ظرفیت بالا |
| ۸ | سیستم پنوماتیک قدرتمند | هزینه نگهداری پایین، قابلیت اطمینان بالا |
| ۹ | طراحی ماژولار و سفارشی | سازگاری کامل با نیاز خاص هر مشتری |
| ۱۰ | قابلیت تجهیز به سیستم گرمایش مخزن | مناسب برای محصولاتی که نیاز به پر شدن گرم دارند |
دستگاه PFL-500 برای طیف گستردهای از محصولات با ویسکوزیته بالا و ساختار نیمهجامد مناسب میباشد:
| دسته محصولات | مثالها |
|---|---|
| صنایع غذایی | سالاد الویه، هوموس، ارده، رب گوجهفرنگی غلیظ، عسل، مربا، مارمالاد، شکلات صبحانه، دسرهای لبنی نیمهجامد، سسهای غلیظ (سس مایونز، سس باربیکیو)، کرمهای خوراکی، خورشتهای آماده (قابل پر شدن گرم) |
از دیدگاه متخصص مارکتینگ صنعتی B2B، خرید دستگاه PFL-500 یک سرمایهگذاری است، نه یک هزینه:
کاهش ضایعات مواددقت بالا در پر کردن، هدررفت محصول را به حداقل میرساند
| مؤلفه ارزش | توضیح |
|---|---|
| کاهش نیروی انسانی | یک دستگاه میتواند جایگزین ۲ تا ۳ اپراتور در هر شیفت شود |
| کاهش زمان توقف (Downtime) | شستشوی سریع و آسان، زمان بین بچها را کاهش میدهد |
| افزایش یکنواختی کیفیت | حذف خطای انسانی، افزایش رضایت مشتری و کاهش مرجوعی |
| قابلیت صادرات | رعایت استانداردهای بهداشتی، امکان ورود به بازارهای بینالمللی |
| انعطافپذیری | با یک دستگاه میتوان چندین نوع محصول مختلف را پر کرد (با تنظیمات متفاوت) |
| ردیف | دلیل |
|---|---|
| ۱ | تجربه فنی تیم طراحی – سالها فعالیت در ساخت فیلرهای صنایع غذایی، باعث شده اشتباهات رایج در طراحیهای اولیه تکرار نشود. |
| ۲ | سفارشیسازی بر اساس نیاز واقعی – دستگاه دقیقاً برای محصول، ظرف و خط تولید شما طراحی میشود؛ نه یک مدل ثابت و غیرقابل تغییر. |
۳قطعات با کیفیت و اتوماسیون استاندارد – استفاده از قطعات بادوام و سیستم کنترلی قابل اتکا، نیاز به تعمیرات مکرر را کاهش میدهد.۴شستشوی ساده و سریع – قطعات در تماس با محصول به راحتی باز و بسته میشوند؛ زمان توقف خط برای نظافت کوتاه است.۵دسترسی به خدمات و قطعات یدکی – تیم فنی برای پشتیبانی و تأمین قطعات در دسترس است؛ نیازی به انتظار طولانی نیست.۶سازگاری با خط بستهبندی – دستگاه طوری طراحی میشود که از نظر ابعاد، برق و مکانیک با خط فعلی شما هماهنگ باشد.
دستگاه پرکن سیلندر پیستونی پنوماتیک ViscoFill PACKEN مدل PFL-500، یک راهکار مهندسی پیشرفته، دقیق و بهداشتی برای پر کردن محصولات غلیظ، نیمهجامد و حساس به دما است.
| معیار مقایسه | پر کردن دستی (توسط اپراتور) | پر کردن اتوماتیک با PFL-500 |
|---|---|---|
| دقت پر کردن | وابسته به مهارت، خستگی و تمرکز اپراتور – خطای وزنی بالا (مثلاً ±۱۰ تا ۲۰ گرم) | دقت حجمی بالا با تلرانس بسیار کم (مثلاً ±۱ تا ۲ گرم) – یکسان بودن همه محصولات |
| سرعت تولید | محدود به توان فیزیکی اپراتور – کاهش سرعت در ساعات پایانی شیفت | سرعت ثابت و قابل تنظیم – بدون افت در طول زمان |
| ضایعات مواد اولیه | ریزش، پر شدن اضافه یا کم، هدررفت حین جابهجایی | حداقل هدررفت – انتقال کنترلشده و تخلیه کامل |
| بهداشت و بار میکروبی | تماس مستقیم دست با محصول – ریسک آلودگی بالا | بدون تماس دست – تمام قطعات در تماس با محصول قابل شستشو استیل و CIP |
| نیروی انسانی مورد نیاز | حداقل ۲ تا ۳ اپراتور در هر شیفت (برای تغذیه، پر کردن و نظافت) | ۱ اپراتور برای نظارت و تنظیم (و بستهبندی ثانویه) |
| یکنواختی بستهبندی | وابسته به سلیقه و دقت اپراتور – عدم یکنواختی در طول زمان | کاملاً یکسان – بدون دخالت سلیقه |
| خستگی و خطای انسانی | خستگی = خطا = افت کیفیت و افزایش ضایعات | خطای انسانی حذف میشود (فقط خطای احتمالی دستگاه که قابل پیشبینی است) |
| قابلیت کار با محصولات چسبنده / ناهمگن | دشوار، زمانبر و کثیف – چسبندگی به دست و ابزار | طراحی شده برای این محصولات – سیستم پنوماتیک قدرتمند و نازلهای مناسب |
| شستشو و نظافت | نیاز به توقف خط، زمانبر، احتمال باقی ماندن آلودگی | طراحی CIP و جداسازی آسان قطعات – شستشوی سریع و مؤثر |
| مستندسازی و ردیابی | عملاً غیرممکن – هیچ دادهای از میزان دقیق پر کردن ثبت نمیشود | قابلیت اتصال به PLC و ثبت دادهها – قابل گزارشگیری برای HACCP و ISO |
