راهکاری جهت پرکردن محصولات غذایی غلیظ و یا نیمه جامد و غیرهمگن
فرآیند پر کردن محصول (Filling) یکی از حساسترین و تأثیرگذارترین مراحل خط تولید است. دقت در این مرحله مستقیماً بر کیفیت نهایی محصول، بهداشت، بهرهوری و کاهش ضایعات اثر میگذارد. محصولات با ویسکوزیته بالا، ساختار نیمه جامد، ترکیبات غیرهمگن و حساسیت میکروبی، چالشهای جدی برای سیستمهای پرکن معمولی ایجاد میکنند. دستگاه ViscoFillServo PACKEN مدل PFL-610، نسل جدیدی از فیلرهای سیلندر پیستونی سروودرایو (Servo-Driven Piston Filler) است که توسط شرکت دانشبنیان استیل غرب آسیا طراحی و ساخته شده است. این دستگاه با برخورداری از سیستم همزن تخصصی دوگانه با ۴ سرووموتور، دیوارهتراشی خودکار (Automated Spiral Outer Trimming)، نازلهای بدون چکه (Anti-Drip)، سیستم شستشوی CIP و ساختار تمام استیل، راهکاری جامع برای پرکردن دقیق، بهداشتی و پربازده محصولات سخت و چالشبرانگیز صنایع غذایی ارائه میدهد.
بسیاری از دستگاههای فیلر موجود در بازار، صرفاً برای محصولات ساده و با ویسکوزیته پایین طراحی شدهاند. هنگامی که این دستگاهها با محصولات غلیظ (Viscous)، نیمه جامد (Semi-Solid) یا غیرهمگن (Non-Homogeneous) مواجه میشوند، با مشکلات متعددی روبرو میگردند:
محصولاتی نظیر انواع سسها، کرمهای خوراکی، خمیرها، فیلینگها، سالاد الویه و دیگر مواد غذایی حساس، نمونههایی از این چالشها هستند. طراحی تخصصی دستگاه ViscoFillServo PACKEN دقیقاً برای پاسخ به این نیازها صورت گرفته است.
اندیشه بنیادین در طراحی این دستگاه، بر پایه تأمین همزمان چندین نیاز کلیدی استوار شده است:
این فلسفه طراحی، دستگاه را از رقبا متمایز کرده و آن را به گزینهای ایدهآل برای تولیدکنندگانی تبدیل میکند که کیفیت محصول، دقت فرآیند و پالایش میکروبی برایشان اهمیت حیاتی دارد.
شعار فنی دستگاه: High Precision Servo-Driven Piston Filler with Integrated Special Mixers and Automated Spiral Outer Trimming. این شعار دقیقاً ساختار فنی دستگاه را توصیف مینماید: یک فیلر پیستونی بسیار دقیق با کنترل سروویی، مجهز به سیستم همزن تخصصی و دیوارهتراشی اتوماتیک.
قلب تپنده این دستگاه، سیستم سیلندر و پیستون است. این فناوری به دلیل ماهیت جابجایی مثبت (Positive Displacement)، امکان کنترل دقیق حجم محصول را فراهم میکند. در این روش، مقدار مشخصی از محصول توسط سیلندر و پیستون جابهجا شده و با دقت بالا داخل ظرف تخلیه میشود.
مزایای استفاده از سرووموتورها (Servo Motors)
| مزیت | توضیح |
|---|---|
| کنترل دقیق حرکت پیستون | امکان تنظیم کورس (Stroke) با دقت میکرومتر |
| تنظیم سرعت مکش و تخلیه | هماهنگی کامل با نوع محصول و خط تولید |
| حرکت نرم و بدون شوک | جلوگیری از آسیب به ساختار فیزیکی محصول |
| تکرارپذیری بالا (Repeatability) | یکنواختی ۱۰۰٪ در ظرفیت تولید بالا |

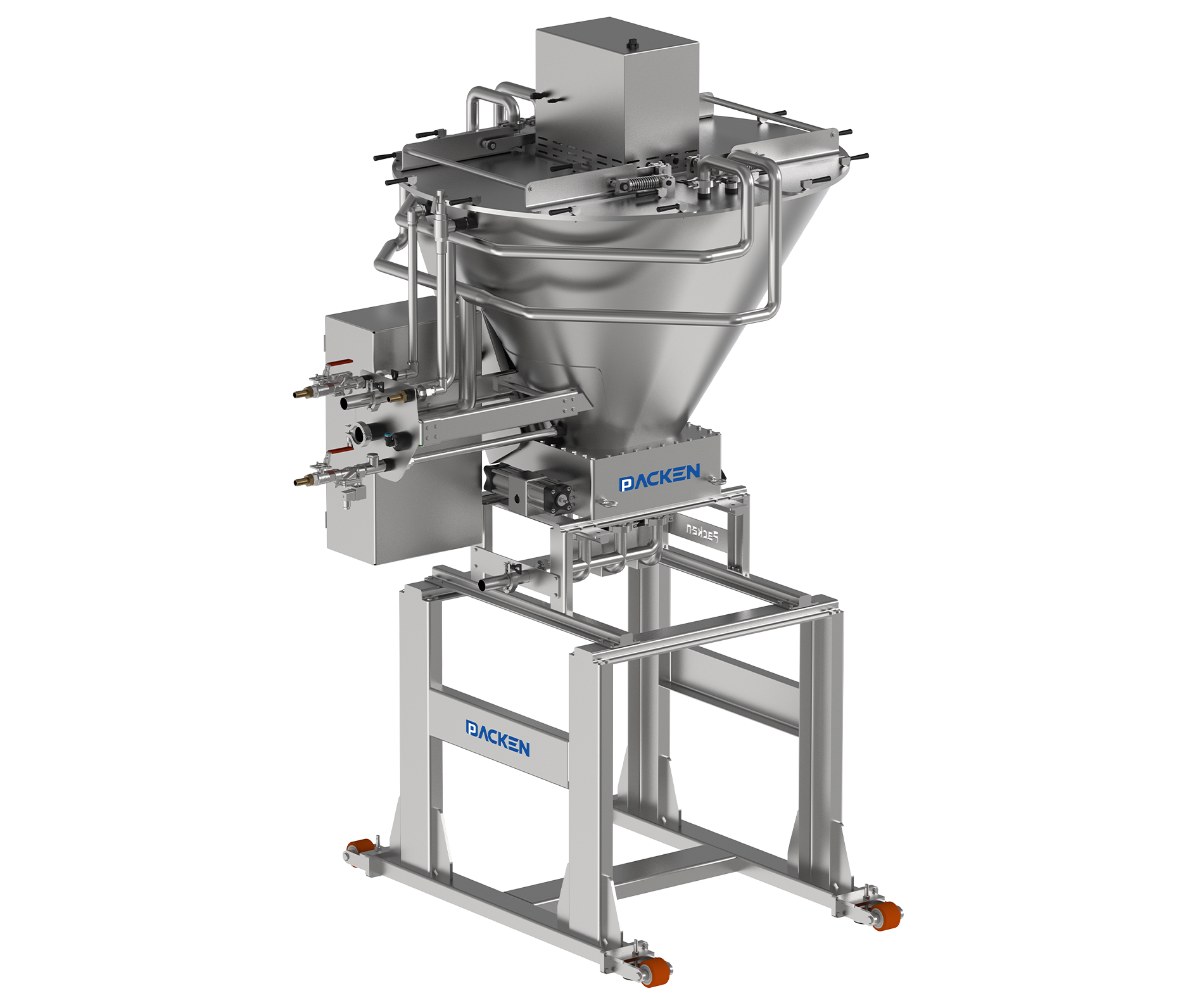

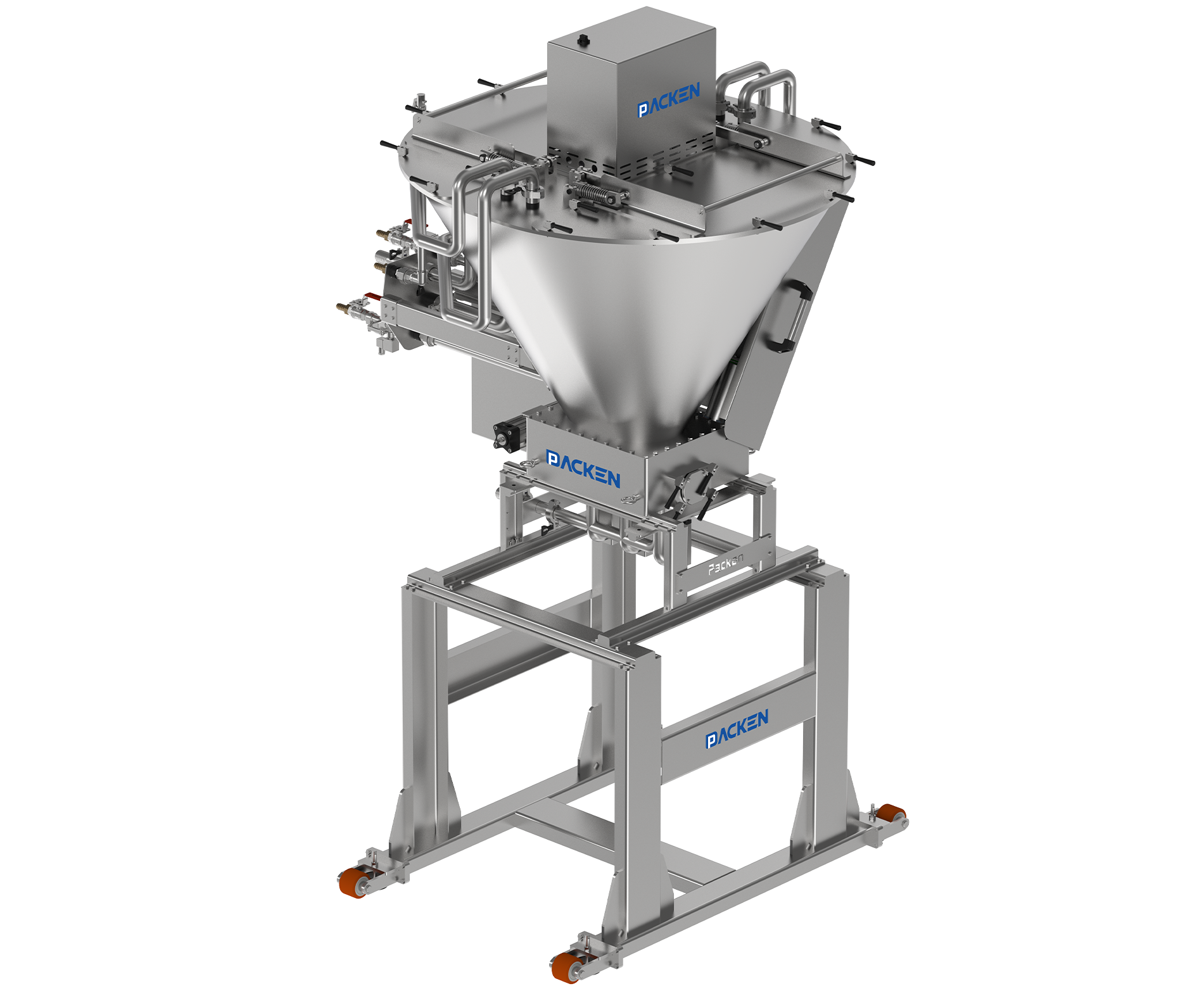

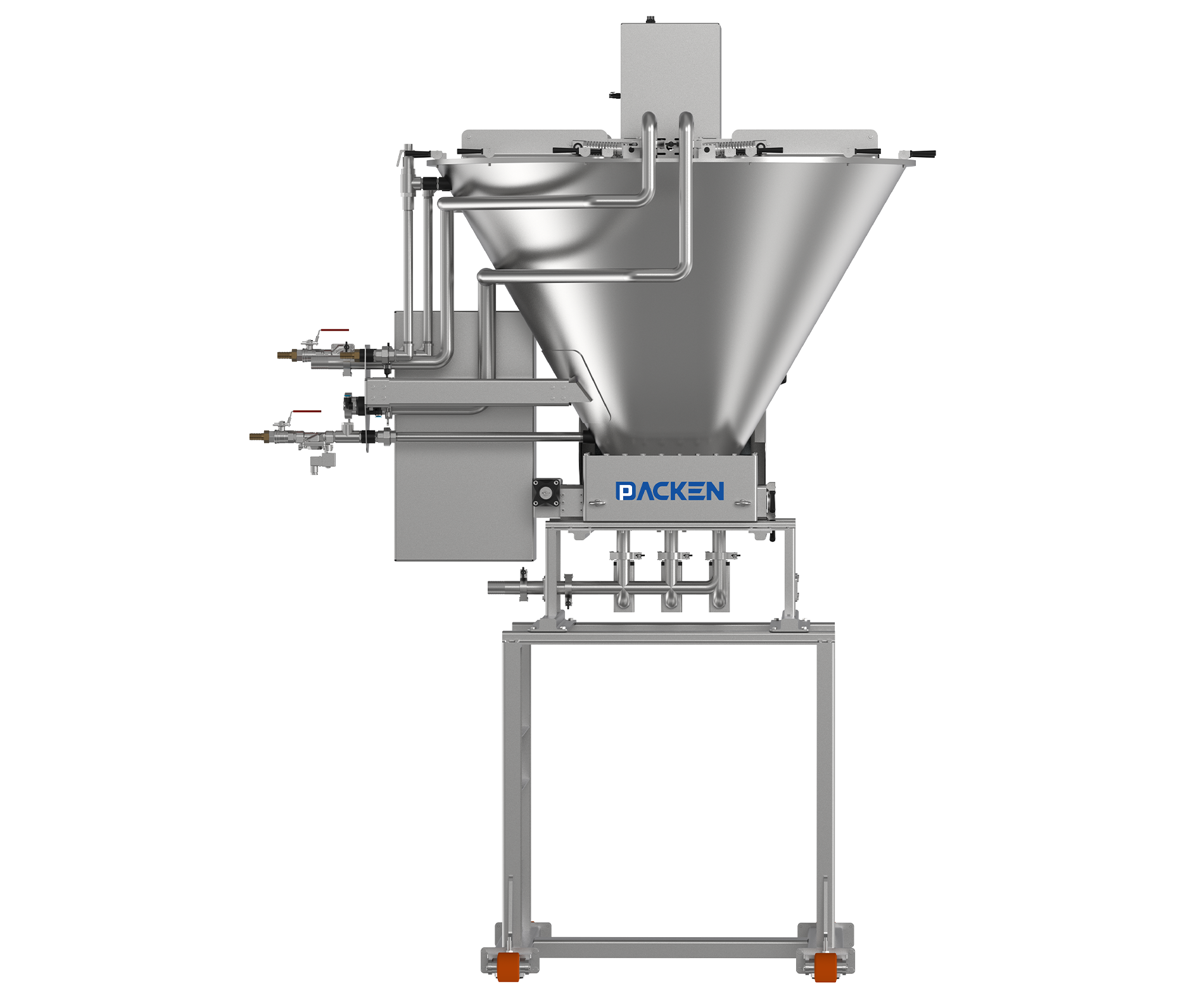

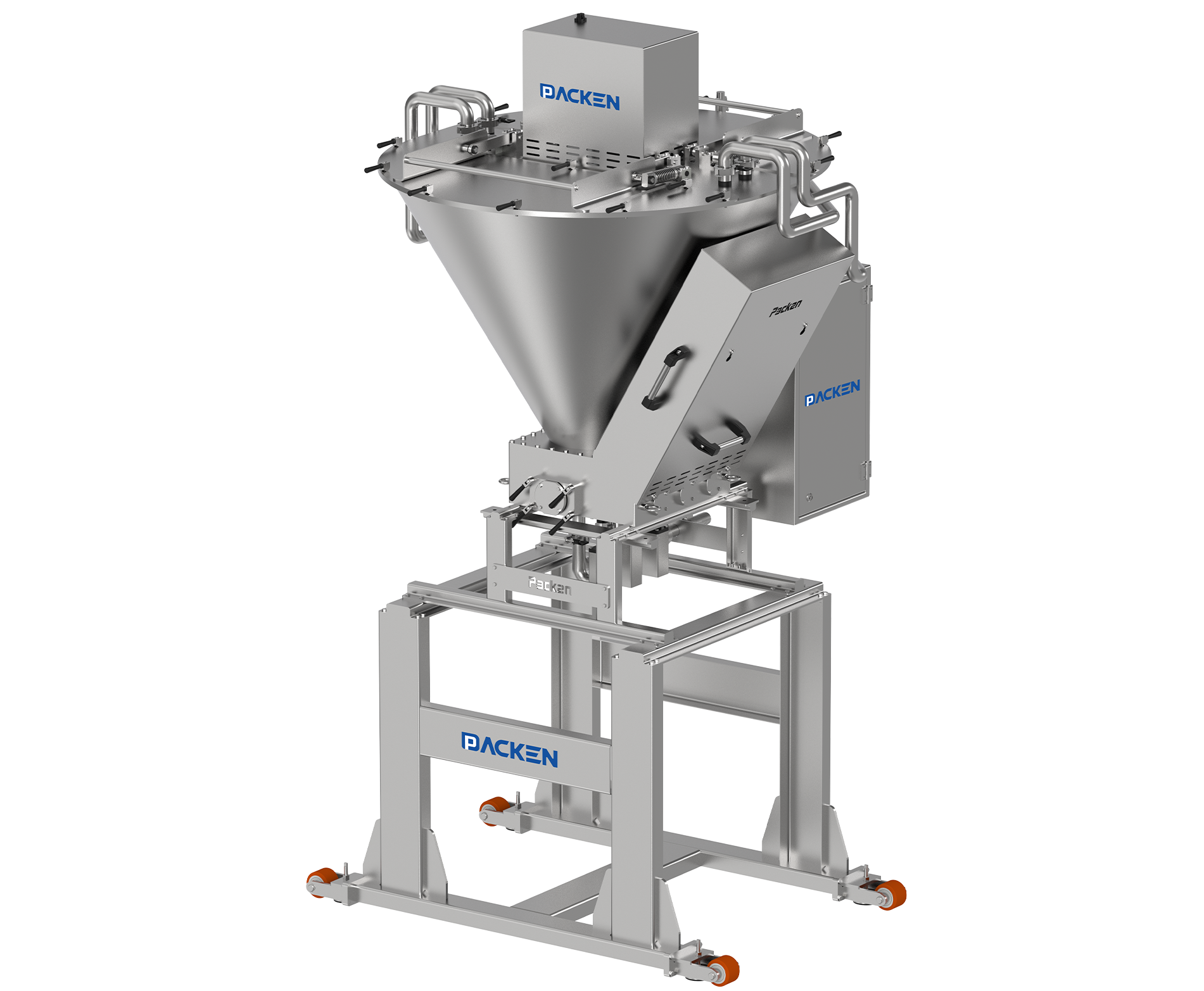

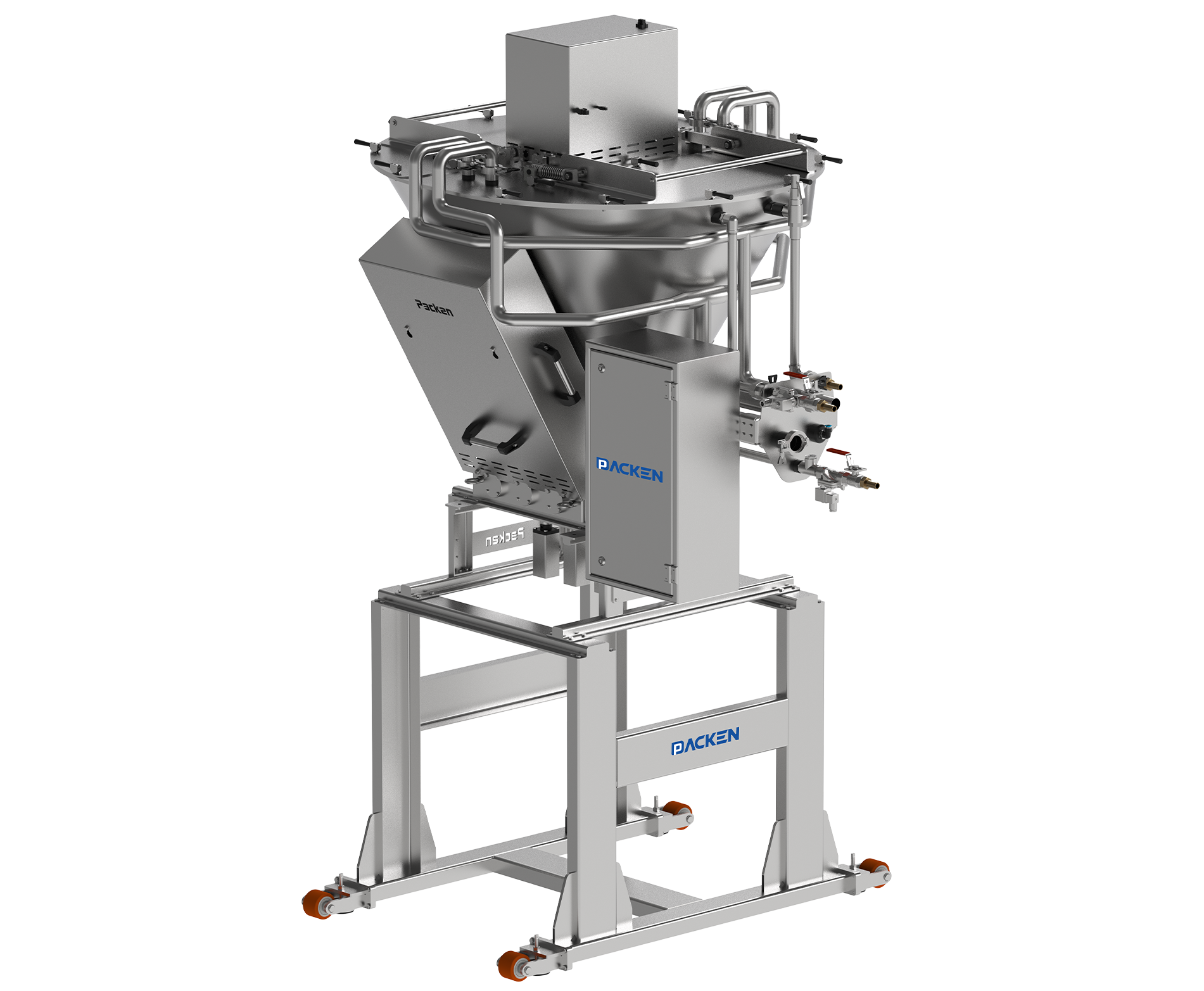

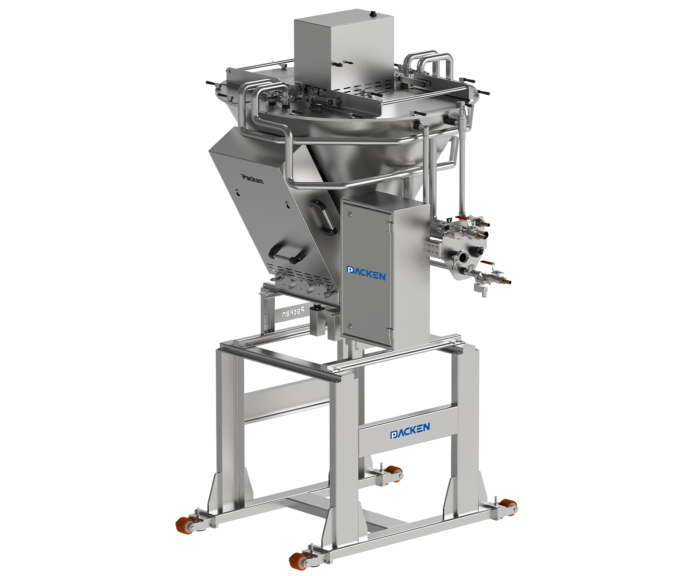

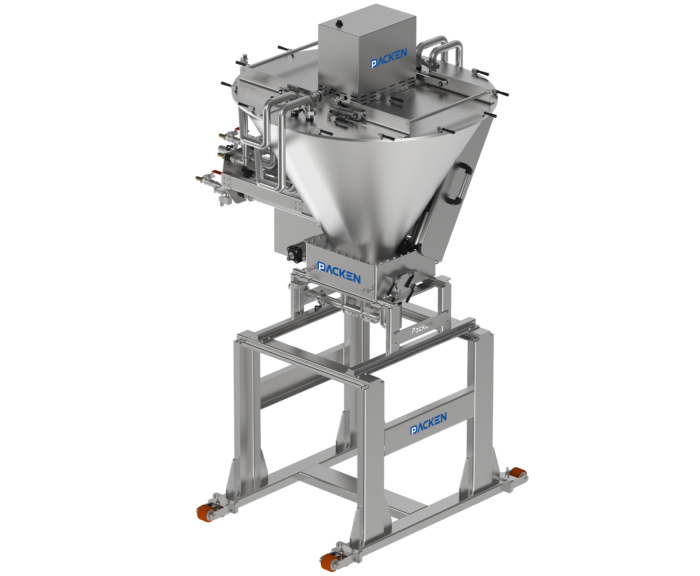

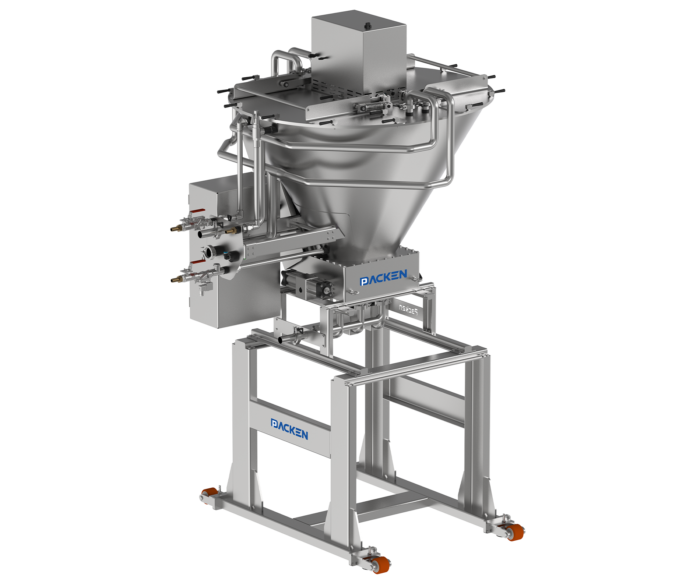

یکی از مهمترین بخشهای این دستگاه، مخزن اختصاصی آن است. این مخزن بر اساس هندسه خاص طراحی شده و ساختار آن شبیه دو بخش مخروط ناقص متصل به یکدیگر میباشد.
مزایای طراحی اختصاصی مخزن:
| مزیت | توضیح |
|---|---|
| هدایت بهتر محصول | سطوح منحنی، حرکت مواد غلیظ را به سمت کف مخزن راحتتر مینماید و تجمع محصول بر روی دیوارهها را کاهش میدهد. |
| حذف نقاط مرده (Dead Zones) | برخلاف مخازن چهارگوش که گوشهها محل تجمع محصول هستند، طراحی منحنی این مشکل را برطرف میکند. |
| بهبود شستشو | سطوح گرد و بدون گوشه، فرآیند شستشو را سادهتر و بهداشتیتر میکنند. |
| کاهش آلودگی میکروبی | کاهش تجمع مواد و سهولت نظافت، ریسک رشد میکروبی را به حداقل میرساند. |
در محصولات غیرهمگن (Non-Homogeneous)، همزدن یکنواخت اهمیت بسیار بالایی دارد. در دستگاه ViscoFillServo PACKEN، هر سمت مخزن دارای یک سیستم همزن مستقل است و در مجموع چهار سرووموتور وظیفه کنترل همزنها را بر عهده دارند.
ویژگیهای منحصربهفرد سیستم همزن:
اهمیت دیوارهتراشی خودکار (Automated Spiral Outer Trimming): در محصولات غلیظ، چسبیدن مواد به دیواره مخزن باعث میشود: محصول در تماس با هوا خشک شود، خواص فیزیکی و بافت محصول آسیب ببیند، کیفیت نهایی افت کند. سیستم دیوارهتراش خودکار این مشکل را برطرف کرده و اجازه نمیدهد محصول روی جداره مخزن باقی بماند.
در بسیاری از خطوط تولید، چکه کردن نازلها (Nozzle Dripping) باعث مشکلات زیر میشود: کثیفی و آلودگی در دستگاه، هدررفت محصول (Product Waste)، کاهش کیفیت ظاهری محصول نهایی. در دستگاه ViscoFillServo PACKEN، نازلها به صورت (Anti-Drip) بدون چکه طراحی شدهاند تا عملیات پرکردن کاملاً تمیز و بدون هدررفت انجام شود.
شیر روتاری تغییر وضعیت (Rotary Changeover Valve) یکی از بخشهای کلیدی دستگاه است. این شیر وظیفه دارد مسیر جریان را بین مخزن، سیلندرها و نازلها کنترل کند: در مرحله مکش (Suction Phase): مسیر مخزن به سیلندرها باز میشود؛ در مرحله تخلیه (Discharge Phase): مسیر سیلندرها به نازلها هدایت میشود.
ویژگیهای شیر روتاری:
دستگاه ViscoFillServo PACKEN بر اساس اصول Hygienic Design (طراحی بهداشتی) ساخته شده است.
ویژگیهای بهداشتی دستگاه:
| ویژگی | توضیح |
|---|---|
| سیستم CIP (Clean-in-Place) | شستشوی خودکار بدون نیاز به باز کردن دستگاه |
| توپیهای شستشو (Spray Balls) | پوشش کامل تمام سطوح داخلی با مواد شوینده |
| دسترسی آسان به قطعات | باز و بسته شدن سریع برای نظافت دستی |
| طراحی بدون نقاط تجمع آلودگی | حذف گوشههای مرده و لبههای تیز |

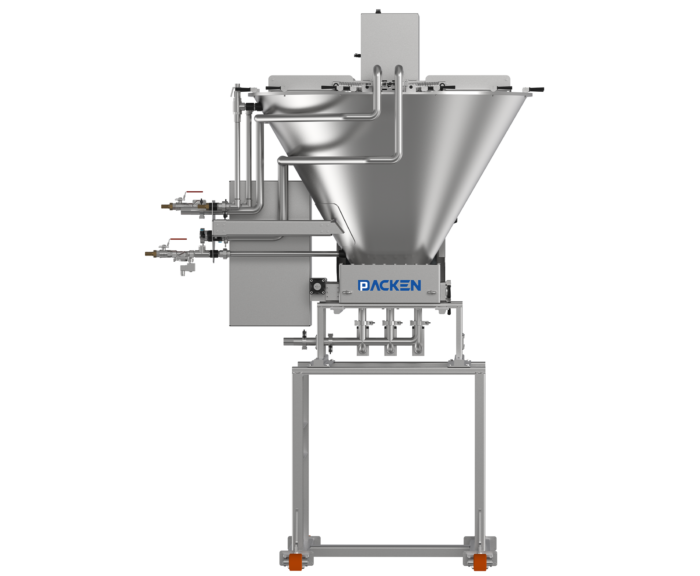

محل مشخص ورودیها و خروجیهای مخزن فیلر: در قسمت پشتی مخزن، یک پلیت مرکزی طراحی شده که تمام مسیرهای ورود و خروج روی آن متمرکز شدهاند: لوله ورودی و خروجی آب جداره دوم مخزن، لوله ورودی سیستم CIP، لوله ورودی مواد، لوله ورودی توپیهای شستشو. این طراحی باعث نظم بیشتر، دسترسی بهتر و سرویس آسانتر میشود.
حفظ کیفیت در شماری از محصولات غذایی، در گروِ کنترل دقیق دما (Precise Temperature Control) است. از این رو، مخزن دستگاه با جکت دو جداره (Double Jacket) ساخته میشود.
مزایای مخزن دو جداره:
این ویژگی برای محصولاتی که نسبت به تغییرات دما حساس هستند (مانند سسها، کرمها و محصولات لبنی) بسیار مهم است.
مخزن دارای دو درب مستقل است که با مکانیزم فنردار (Spring-Loaded Mechanism) طراحی شدهاند.
مزایای طراحی دربها:

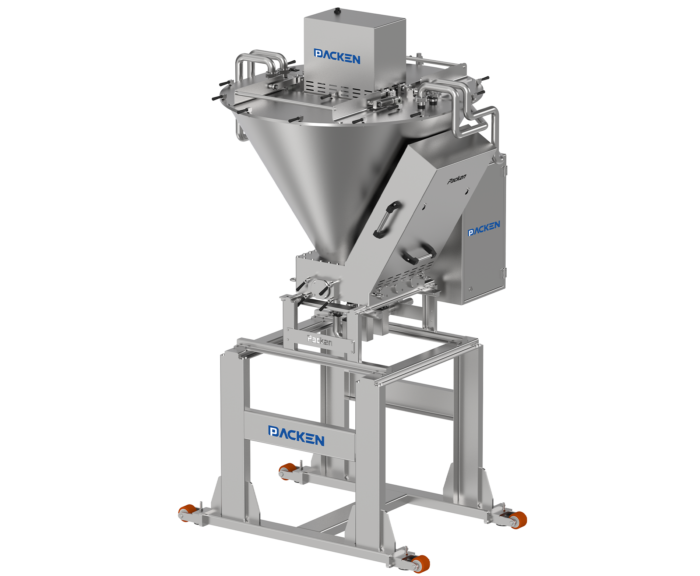

فیلر میتواند روی پایه مستقل و چرخدار (Mobile Base with Wheels) نصب شود. این طراحی امکان جابهجایی دستگاه برای شستشو یا سرویس را فراهم میکند. در پایان شیفت کاری، اپراتور میتواند: مجموعه فیلر را از خط خارج کند، در محل مناسب شستشو دهد، دوباره برای شیفت بعدی آماده کند.
| ردیف | ویژگی | توضیح |
|---|---|---|
| ۱ | سیستم پرکردن سیلندر پیستونی توسط سرووموتور | دقت بالا، حرکت نرم، تکرارپذیری عالی |
| ۲ | مناسب برای محصولات غلیظ و نیمهجامد | ویسکوزیته بالا، ساختار چسبناک |
| ۳ | قابلیت کار با محصولات غیرهمگن | ترکیبات ناهمگن با ذرات جامد |
| ۴ | سیستم همزن تخصصی با دو همزن و ۴ سرووموتور | اختلاط یکنواخت و کامل |
| ۵ | دیوارهتراشی خودکار برای جلوگیری از چسبندگی | حذف محصول از دیواره مخزن |
| ۶ | نازلهای Anti-Drip بدون چکه | جلوگیری از هدررفت و آلودگی |
| ۷ | طراحی کاملاً بهداشتی و مجهز به CIP | شستشوی خودکار و سریع |
| ۸ | جکت دو جداره گرمایش و سرمایش | کنترل دقیق دمای محصول |
| ۹ | ساختار تمام استیل و مقاوم در برابر خوردگی | استیل 304 و 316، قابل شستشو |
| ۱۰ | پایه متحرک برای سرویس و نظافت آسان | جابهجایی ساده دستگاه |
| پارامتر | مشخصات |
|---|---|
| برند (Brand) | PACKEN |
| شرکت سازنده (Manufacturer) | استیل غرب آسیا |
| نوع دستگاه (Type) | Servo-Driven Piston Filler |
| کاربرد (Application) | صنایع غذایی |
| نوع محصولات (Product Type) | غلیظ / نیمهجامد / غیرهمگن |
| سیستم پرکنی (Filling System) | سیلندر پیستونی با سرووموتور |
| سیستم همزن (Mixer System) | دوگانه تخصصی – همزن همراه با دورتراش |
| حرکت همزن (Mixer Movement) | شعاعی ۱۸۰ درجه |
| نوع نازل (Nozzle Type) | Anti-Drip بدون چکه |
| شیر روتاری تغییر وضعیت (Rotary Changeover Valve) | Rotary Valve – Quick Release |
| جنس قطعات (Materials) | استیل ضدزنگ (Stainless Steel) |
| سیستم شستشو (Cleaning System) | CIP (Clean-in-Place) |
| کنترل دما (Temperature Control) | گرمایش و سرمایش (Heating & Cooling) |
| نوع درب (Cover Type) | فنردار با کلمپ صنعتی |
| قابلیت جابهجایی (Mobility) | پایه چرخدار (Mobile Base) |
دستگاه ViscoFillServo PACKEN مدل PFL-610، یک راهکار کامل و جدید برای پرکردن محصولات غذایی غلیظ، نیمهجامد و غیرهمگن است.
مزایای کلیدی این دستگاه از نظر فنی و اقتصادی:
