افزایش ظرفیت تولید همواره با چالشهای جدیدی در بخش انتقال محصول همراه است. بسیاری از دستگاههای تریسیلر اتوماتیک به منظور دستیابی به ظرفیت بالاتر، محصولات را به صورت دو یا چند ردیفه بسته بندی و از دستگاه خارج میکنند. اگرچه این روش باعث افزایش راندمان بستهبندی میشود، اما در مراحل بعدی خط تولید، نیاز به دستگاههای دیگری هست که ادامه کار به صورت اتوماتیک و پیوسته انجام شود. تجهیزاتی نظیر لیبلزنهای اتوماتیک، جتپرینترها، سیستمهای کنترل کیفیت، چکویرها، کارتنگذارها و رباتهای پالتایزر معمولاً نیازمند دریافت محصولات به صورت تکردیفه و با فواصل یکنواخت هستند. به همین دلیل، در بسیاری از کارخانهها هنوز عملیات تبدیل چند ردیف به یک ردیف توسط نیروی انسانی انجام میشود. از این رو، لازم است گلوگاههای خطوط تولید شناسایی شده و با به کارگیری تجهیزات جایگزین، این تنگناها مرتفع گردند. از سوی دیگر، محدودیت فضای فیزیکی در بسیاری از کارخانهها امکان توسعه خطوط مستقیم (In-Line) را از بین برده است. در چنین شرایطی، نیاز به فناوریهایی که بتوانند همزمان عملیات ردیفسازی و تغییر مسیر را انجام دهند بیش از گذشته احساس میشود. دستگاه Pop-Up LaneMerger PACKEN – PLM-510 به عنوان یک راهکار مهندسی پیشرفته، برای حل همزمان این دو چالش توسعه یافته است. این فناوری قادر است خروجی چندردیفه دستگاههای بستهبندی را به یک جریان تکردیفه تبدیل کرده و همزمان مسیر حرکت محصول را ۹۰ درجه تغییر دهد. نتیجه این رویکرد، کاهش فضای موردنیاز خط تولید، حذف عملیات دستی، افزایش بهرهوری و ایجاد بستری مناسب برای اتوماسیون کامل فرآیند بستهبندی است.
در بسیاری از خطوط تولید صنایع غذایی، مرحله انتقال خروجی دستگاه بستهبندی به تجهیزات پاییندستی همچنان به روش نیمهدستی انجام میشود. اپراتورها موظف هستند محصولات خارجشده از چند ردیف را جمعآوری کرده و به صورت تکردیفه روی نوار نقاله بعدی قرار دهند. اگرچه این عملیات در نگاه اول ساده به نظر میرسد، اما در مقیاس صنعتی پیامدهای گستردهای ایجاد میکند: افزایش هزینههای نیروی انسانی، وابستگی عملکرد خط به اپراتور، خستگی و افت کیفیت عملکرد، ایجاد گلوگاه در ساعات اوج تولید، توقفهای ناخواسته، کاهش راندمان تجهیزات پاییندستی، افزایش ریسک آلودگی محصول. بررسیهای انجامشده در خطوط بستهبندی نشان میدهد که بخش قابل توجهی از توقفهای کوتاهمدت خطوط ناشی از مشکلات انتقال و مرتبسازی محصولات است.
| معیار | ردیفکن مستقیم (In-Line) | ردیفکن دستی (با اپراتور) | Pop-Up LaneMerger PACKEN |
|---|---|---|---|
| نیاز به اپراتور | خیر | بله (حداقل ۱ نفر در هر شیفت) | خیر |
| تغییر مسیر ۹۰ درجه | خیر | خیر (دستی و زمانبر) | بله (اتوماتیک) |
| یکنواختی جریان محصول | بالا | وابسته به مهارت و خستگی اپراتور | بسیار بالا (تکرارپذیر) |
| قابلیت تنظیم سرعت | بله (سروو موتور) | ندارد | بله (سروو موتور) |
| شستشوی آسان | بله | محدود (تماس دست) | بله (تسمه پولیکورد + استیل) |
| ساختار تمام استیل | بله | خیر | بله |
| قابلیت ادغام چند خط موازی | بله | خیر | بله |
| نیاز به فضای طولی | بالا | متوسط | بسیار کم |
| زمان توقف خط برای تغییر فرمت | بسیار کم | زیاد | بسیار کم |
| هزینه نگهداری بلندمدت | بسیار پایین | فقط حقوق نیروی انسانی | بسیار پایین |
| یکپارچگی با تجهیزات اتوماتیک | کامل | ندارد | کامل |
| خطر آلودگی متقاطع | بسیار کم | بالا | بسیار کم |
یکی از مهمترین محدودیتهای کارخانههای امروزی کمبود فضای قابل استفاده است. افزایش هزینه توسعه سالنهای تولید باعث شده بسیاری از واحدهای تولیدی نتوانند خطوط بستهبندی خود را به صورت مستقیم توسعه دهند. در چنین شرایطی، طراحان خطوط تولید به سمت استفاده از چیدمانهای L شکل، U شکل و چند مسیره حرکت کردهاند. اما تغییر مسیر جریان محصول بدون ایجاد اختلال در نظم خروجی نیازمند تجهیزات تخصصی است.
فناوری Pop-Up LaneMerger بر پایه یک اصل مهندسی ساده اما بسیار مؤثر توسعه یافته است: تغییر مسیر کنترلشده جریان محصول همراه با همگراسازی چند ردیف در یک مسیر واحد. برخلاف ردیفکنهای متداول که تنها عملیات Merge را انجام میدهند، سیستم PLM-510 قادر است همزمان عملیات زیر را اجرا کند: دریافت خروجی چندردیفه، قابلیت استفاده از ارتفاعهای مختلف ظروف، تغییر جهت ۹۰ درجه، ایجاد خروجی تکردیفه، همگامسازی سرعت با تجهیزات بعدی.

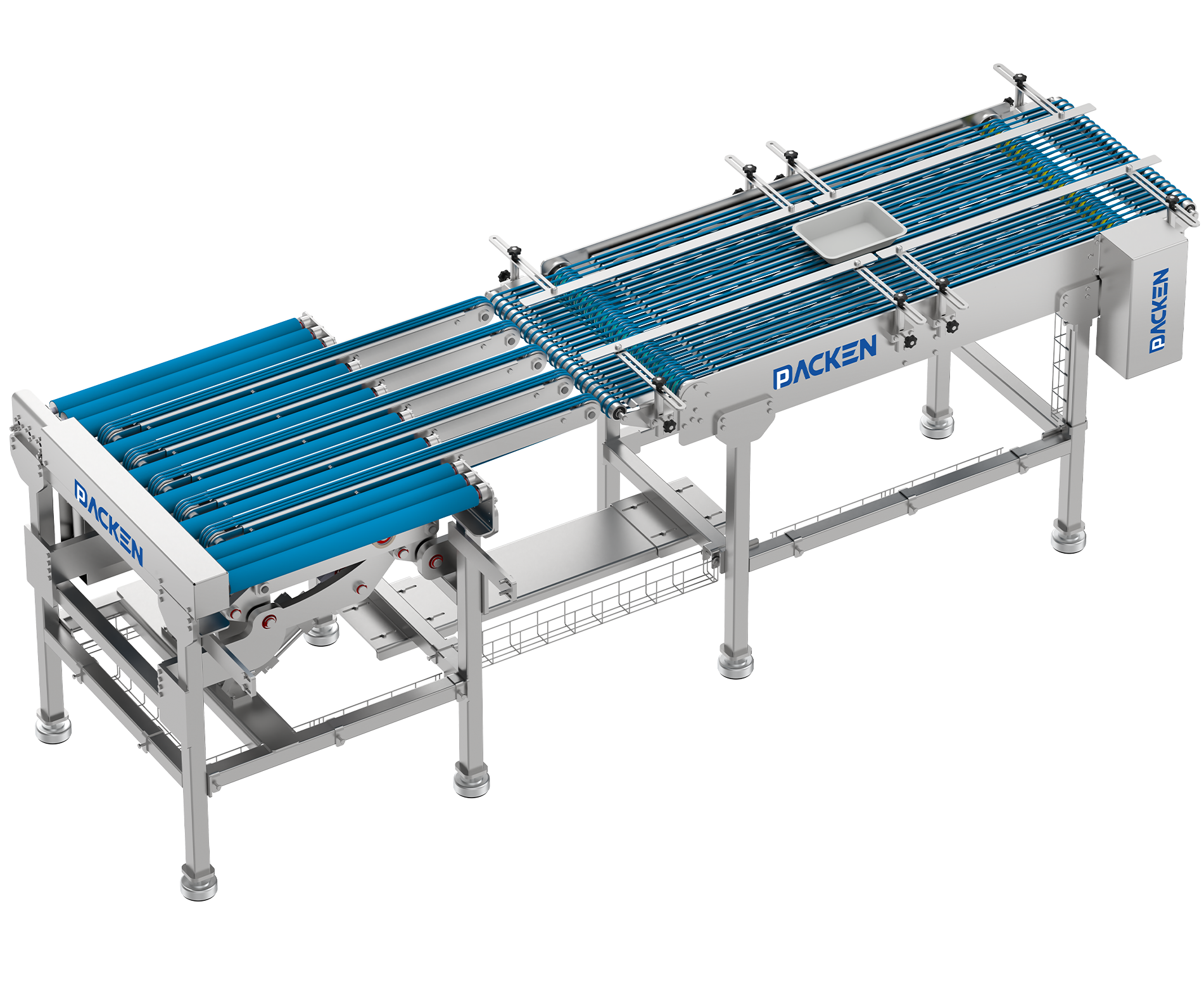

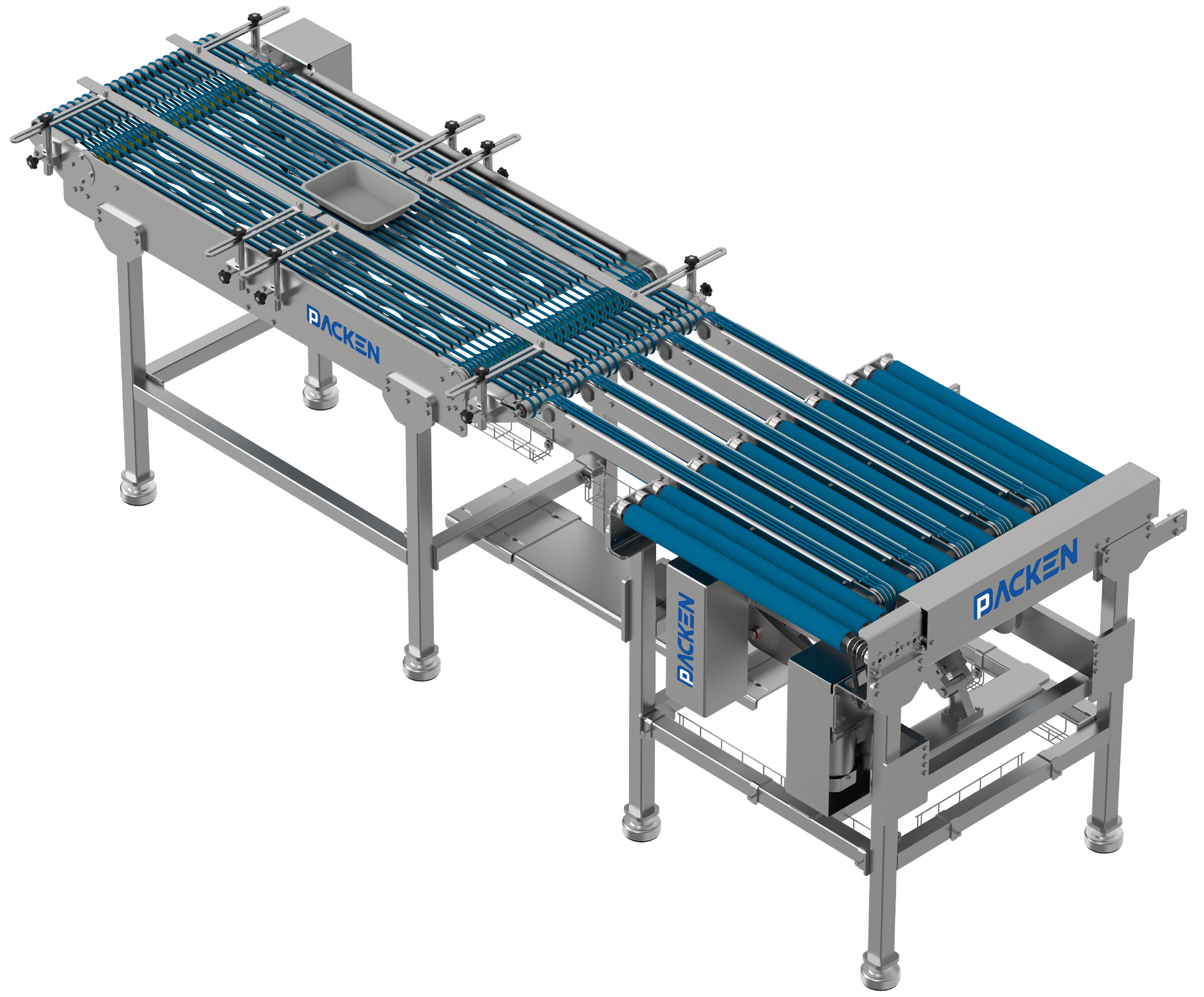

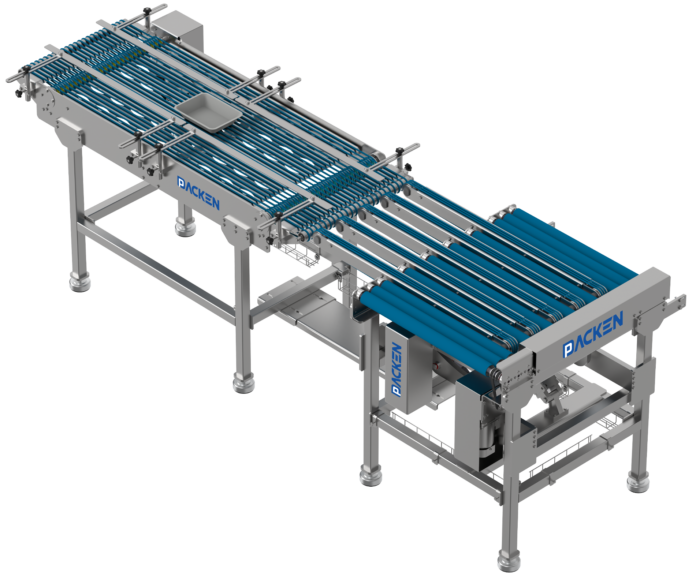

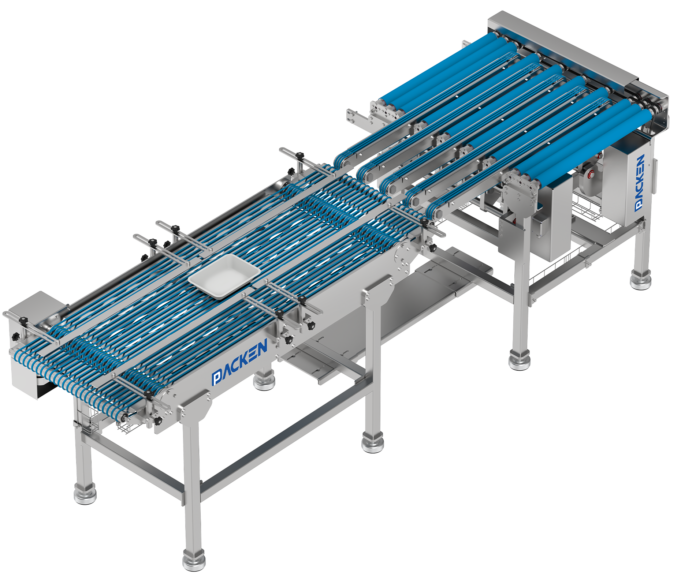

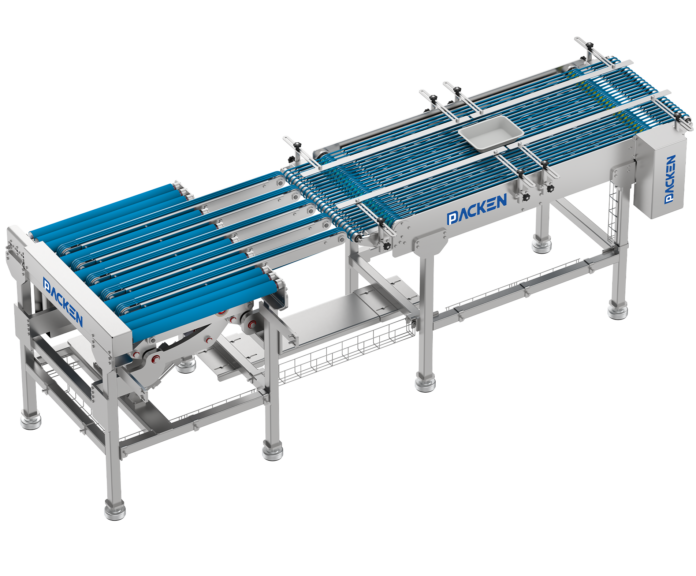

قسمت نخست در امتداد خروجی دستگاه تریسیلر قرار میگیرد. این بخش شامل رولیکهای انتقالی است که وظیفه دریافت اولیه محصولات را بر عهده دارند. مکانیزم Pop-Up در این قسمت با کاهش ارتفاع حدود ۴ تا ۵ سانتیمتر، شرایط لازم برای انتقال نرم و کنترلشده محصول به مسیر جدید را فراهم میسازد.
بخش دوم شامل نوار نقاله مجهز به تسمههای Polycord است. این فناوری مزایای متعددی ایجاد میکند: اصطکاک کنترلشده، انتقال نرم محصول، حداقل استهلاک، قابلیت شستشوی بالا، تخلیه آلودگی از میان تسمهها. وجود Guide Railهای قابل تنظیم نیز دقت هدایت محصول را تضمین میکند.
مزایای استفاده از سروو موتور در دستگاه Pop-Up LaneMerger PLM-510
| ردیف | ویژگی فنی | مزیت عملیاتی |
|---|---|---|
| ۱ | کنترل حلقه بسته (Closed-Loop) با بازخورد انکودر | جبران لحظهای خطای موقعیت – عدم لغزش و خطای حرکتی |
| ۲ | کنترل دقیق شتاب و کاهش سرعت (Acc/Dec Control) | حرکت نرم و بدون ضربه – جلوگیری از جابجایی یا ریزش ظروف |
| ۳ | گشتاور بالا در دورهای پایین (High Torque at Low RPM) | امکان حرکت با سرعت بسیار کم بدون لرزش – مناسب محصولات حساس |
| ۴ | پاسخ دینامیکی بالا (High Dynamic Response) | توقف و راهاندازی سریع – مناسب خطوط با فاصله کم بین ظروف |
| ۵ | حفظ گشتاور نامی در کل محدوده سرعت | تنظیم سرعت از چند سانتیمتر تا چند متر بر ثانیه بدون افت نیرو |
| ۶ | بازیابی انرژی در زمان ترمز (Regenerative Braking) | کاهش مصرف انرژی تا ۳۰–۴۰٪ نسبت به موتورهای معمولی |
| ۷ | قابلیت ذخیره پارامترهای حرکتی در درایو | تنظیم سریع و تکرارپذیر – عدم نیاز به کالیبراسیون مجدد |
| ۸ | تشخیص خطا و گزارش خودکار (Fault Detection) | عیبیابی سریع – کاهش زمان توقف خط برای تعمیرات |
| ردیف | قابلیت | نحوه پیادهسازی | مزیت برای خط تولید |
|---|---|---|---|
| ۱ | ورودی هماهنگ از تریسیلر | دریافت سیگنال Sync پالس، دیجیتال، یا ارتباط صنعتی | هماهنگی خودکار سرعت با خروجی تریسیلر – بدون نیاز به تنظیم دستی |
| ۲ | خروجی قابل تنظیم برای تجهیزات بعدی | سنسور فوتوالکتریک در خروجی + قابلیت تنظیم Pitch و Delay | آمادهسازی ظروف برای لیبلزن، جتپرینتر و سیستم بازرسی |
| ۳ | قابلیت ذخیره فرمولهای تولید (Recipe) | ذخیره حداقل ۱۰ فرمول شامل سرعت، شتاب، Pitch، Delay | تغییر سریع محصول < ۵ دقیقه – کاهش زمان توقف بین سفارشات |
| ۴ | رابطهای ارتباطی استاندارد | Modbus TCP, Profinet, EtherCAT, Profibus, Digital I/O | اتصال آسان به PLC مرکزی و SCADA – یکپارچگی کامل با اتوماسیون کارخانه |
| ۵ | دریافت سیگنال Reject از سیستم بازرسی | ورودی دیجیتال اختصاصی برای سیگنال خطا | حذف خودکار محصول معیوب از خط – افزایش کیفیت خروجی |
| ۶ | ارسال سیگنال وضعیت (Status Feedback) | خروجی آمادهبهکار (Ready) و خطا (Error) به PLC اصلی | مانیتورینگ لحظهای – عیبیابی از راه دور |
| ۷ | اتصال به سیستم کنترل مرکزی کارخانه | از طریق شبکه صنعتی (Profinet / EtherCAT) | ثبت دادههای تولید، گزارشگیری، و بهینهسازی خط |
| عنوان | جزئیات |
|---|---|
| چالش اصلی | کمبود فضای قابل استفاده در کارخانههای امروزی (Space Utilization: The New Manufacturing Constraint) |
| دلیل محدودیت | هزینه بالای توسعه سالنهای تولید |
| راهبرد طراحی | استفاده از چیدمانهای L شکل، U شکل و چندمسیره به جای خطوط مستقیم |
| نیاز کلیدی | تغییر مسیر جریان محصول بدون ایجاد اختلال در نظم خروجی |
| راهحل فناورانه | Pop-Up Lane Merger Concept – دستگاه PLM-510 |
| مکانیزم اصلی | تغییر مسیر کنترلشده همراه با همگراسازی چند ردیف در یک مسیر واحد |
| ردیف | عملیات | توضیح |
|---|---|---|
| ۱ | دریافت خروجی چندردیفه | پذیرش محصولات از ۲، ۳ یا ۴ خط موازی |
| ۲ | تغییر جهت ۹۰ درجه | چرخش مسیر محصول به راست یا چپ |
| ۳ | ایجاد خروجی تکردیفه | تبدیل چند خط به یک خط منظم |
| ۴ | همگامسازی سرعت | هماهنگی با دستگاههای قبل و بعد (تریسیلر، لیبلزن، کارتنگذار) |
| ماژول | نام انگلیسی | وظیفه اصلی | متریال / فناوری |
|---|---|---|---|
| قسمت اول | Primary Roller Transfer Module | دریافت اولیه محصولات از خروجی تریسیلر | رولیکهای انتقالی + مکانیزم پاپآپ |
| قسمت دوم | Polycord Conveyor Module | انتقال نرم و کنترلشده به سمت خروجی | تسمههای پلیکورد + Guide Rail قابل تنظیم |
| ردیف | مزیت | توضیح |
|---|---|---|
| ۱ | اصطکاک کنترلشده | حرکت یکنواخت بدون لغزش یا گیر کردن |
| ۲ | انتقال نرم محصول | مناسب برای ظرفهای حساس و یا سبک |
| ۳ | حداقل استهلاک | عمر بالای تسمههای پلییورتان |
| ۴ | قابلیت شستشوی بالا | مقاوم در برابر آب و مواد شوینده |
| ۵ | تخلیه آلودگی از میان تسمهها | جلوگیری از تجمع ذرات و باقیمانده مواد |

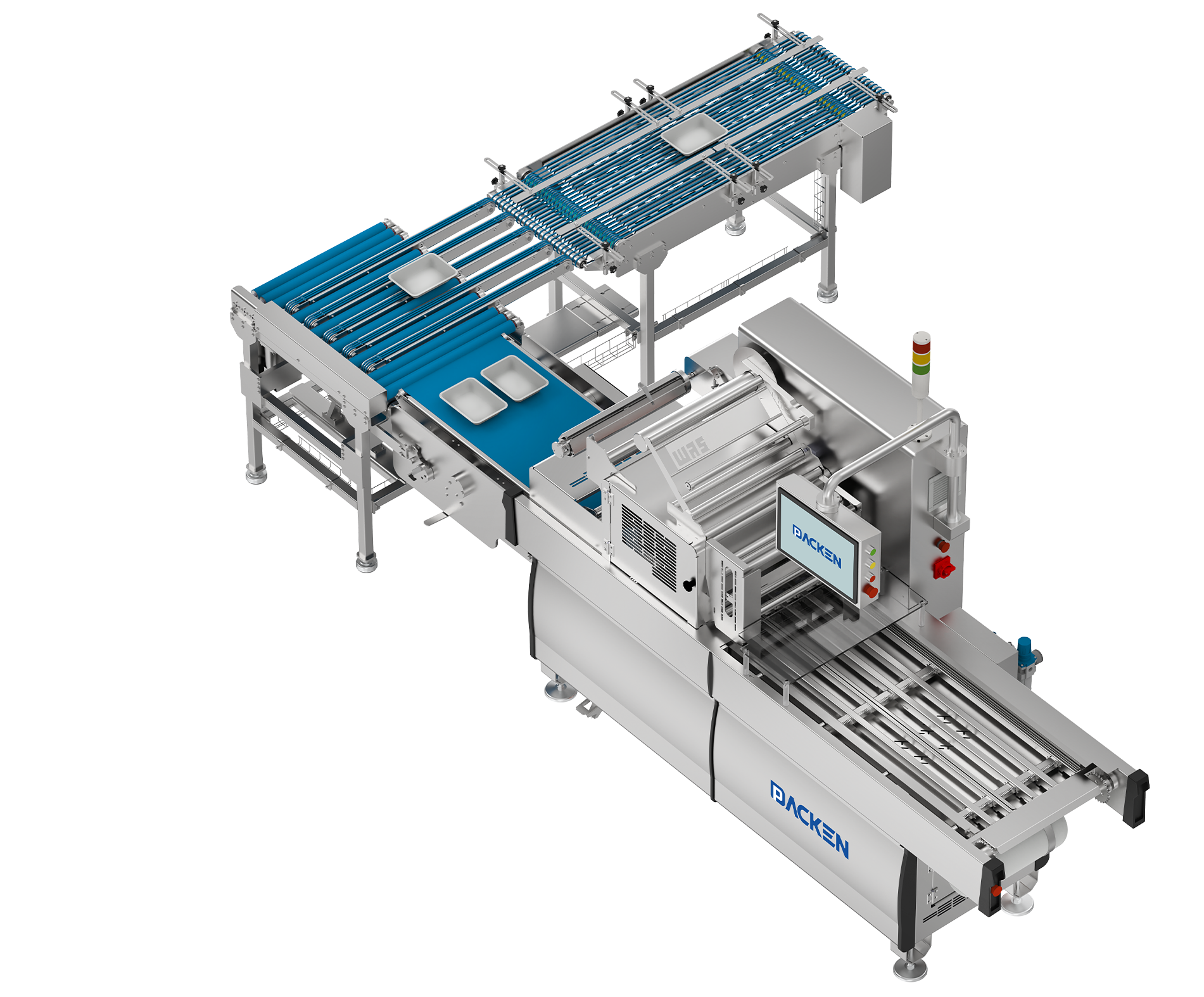

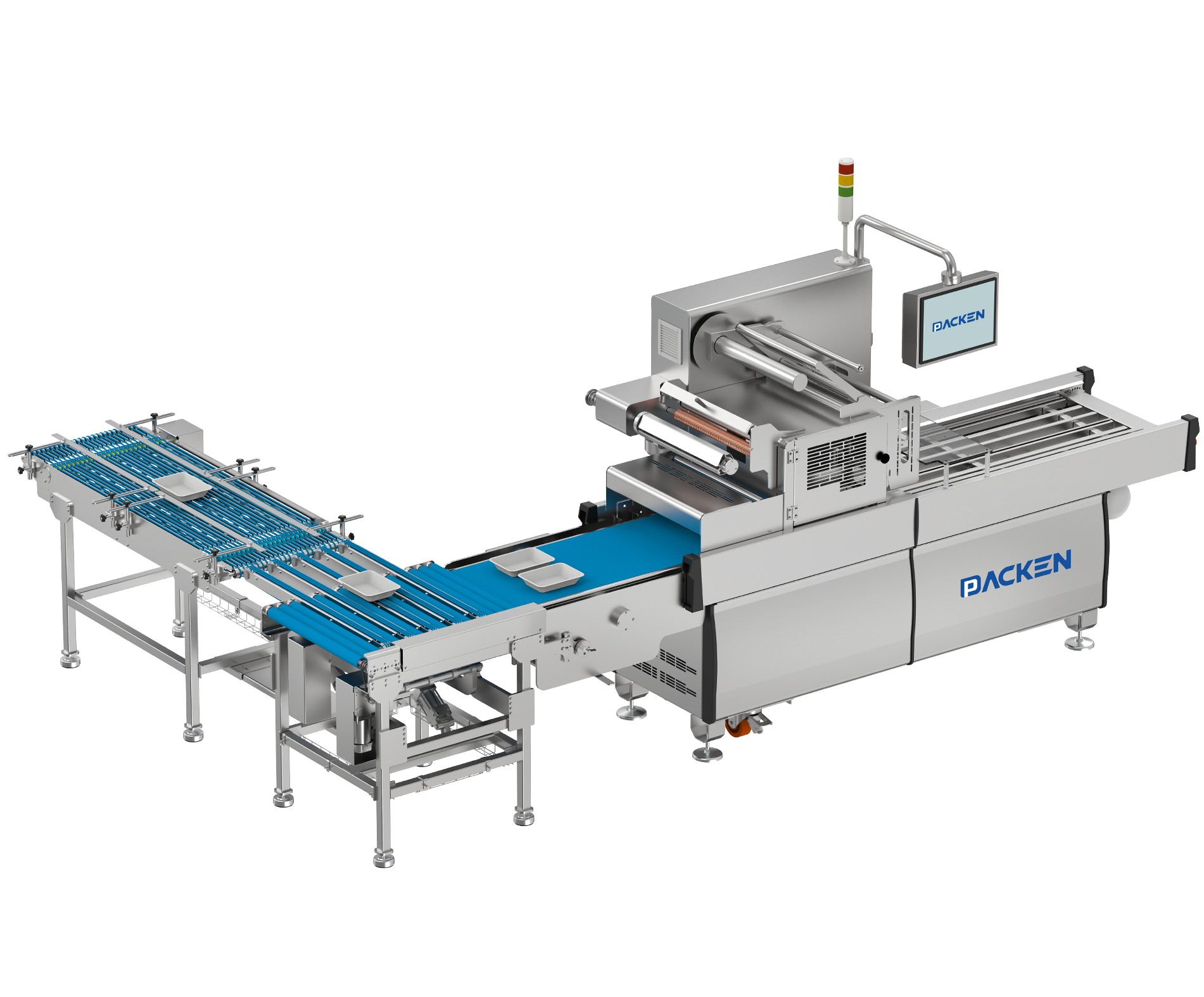

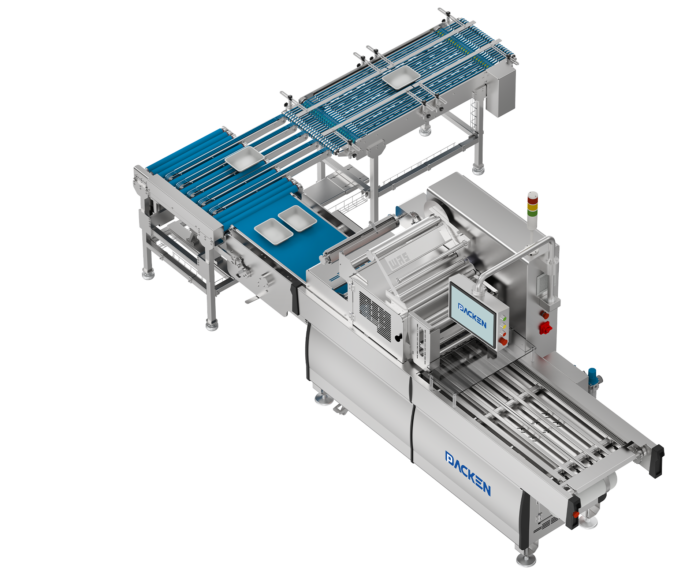

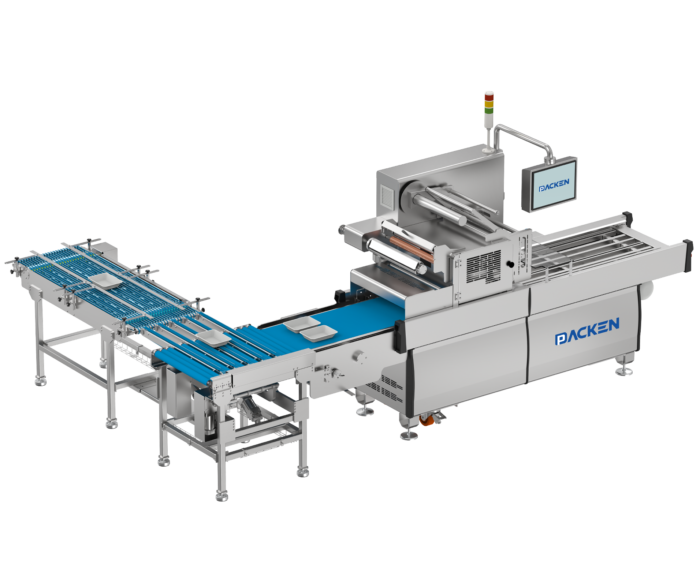

یکی از مزیتهای کلیدی PLM-510 قابلیت استفاده در خطوط چنددستگاهی است. در بسیاری از کارخانههای بزرگ، چند دستگاه تریسیلر به صورت موازی فعالیت میکنند. در این ساختار: هر خروجی توسط یک Pop-Up مستقل دریافت میشود، تمامی مسیرها در یک خط اصلی ادغام میشوند. این قابلیت امکان ایجاد خطوط تولید بسیار فشرده و در عین حال پرظرفیت را فراهم میکند.
تمامی بخشهای دستگاه مطابق اصول طراحی بهداشتی صنایع غذایی توسعه یافتهاند. ویژگیهای اصلی عبارتاند از: ساختار کامل Stainless Steel 304، قابلیت شستشوی کامل، مقاومت در برابر خوردگی، عدم ایجاد نقاط تجمع آلودگی، حداقل تماس انسانی با محصول.
| پارامتر | مشخصات |
|---|---|
| نوع دستگاه | ردیفکن و تغییرمسیردهنده اتوماتیک (Pop-Up Type) |
| زاویه تغییر مسیر | ۹۰ درجه |
| تعداد بخشهای اصلی | ۲ بخش (انتقال اولیه با رولیک + نوار نقاله پلیکورد) |
| سیستم حرکتی | سروو موتور صنعتی (Servo Drive) |
| نوع تسمه | پولیکورد (Polycord) – Food Grade |
| کشش تسمه | اتوماتیک (بدون نیاز به تنظیم دستی) |
| سیستم گاید | Guide Rail برای جلوگیری از انحراف ظروف |
| متریال بدنه | استنلس استیل ۳۰۴ (تمام استیل) |
| مقاومت در برابر خوردگی | بالا (مناسب برای شستشو با مواد شوینده صنعتی) |
| مکانیزم کاهش ارتفاع | ۴ تا ۵ سانتیمتر (برای انتقال کنترلشده) |
| قابلیت ادغام چند خط | بله (Multi-Line Integration) |
| تنظیم سرعت | قابل تنظیم پیوسته از طریق HMI |
| محدوده سرعت | متناسب با ظرفیت خط تولید (قابل سفارشیسازی) |
| استانداردهای بهداشتی | قابل انطباق با HACCP، ISO 22000، GMP |
| شرایط محیطی | مقاوم در برابر رطوبت، شویندهها و مواد اسیدی |
خطوط صادراتی با الزامات بهداشتی بالانیاز به ساختار تمام استیل و قابلیت شستشوی کاملاستانداردهای HACCP و ISO 22000
| سناریو | توضیح | مزیت کلیدی |
|---|---|---|
| خط تکی با محدودیت فضای طولی | کارخانه فضای کافی برای چیدمان مستقیم تجهیزات ندارد | تغییر مسیر ۹۰ درجه و چیدمان L شکل |
| خط تریسیلر با خروجی ۳ ردیفه | خروجی دستگاه به صورت سه ردیفه است و باید به تکردیفه تبدیل شود | ردیفسازی + تغییر مسیر همزمان |
| کارخانه با دو دستگاه تریسیلر موازی | دو دستگاه بستهبندی در کنار هم کار میکنند و خروجی باید یکپارچه شود | ادغام دو خروجی به یک جریان واحد |
| کارخانه با سه یا چهار دستگاه تریسیلر موازی | خطوط متعدد بستهبندی نیاز به جمعآوری و هدایت به یک خروجی مشترک دارند | قابلیت Multi-Line Integration |
| خط تولید با نیاز به شستشوی مکرر | محصولات چسبنده یا ریزشی باعث آلودگی نوار نقاله میشوند | تسمه پولیکورد با قابلیت عبور مواد |
| ویژگی | تسمه تخت معمولی (Flat Belt) | تسمه پولیکورد (Polycord) – PACKEN |
|---|---|---|
| حرکت ظروف | روان، اما ممکن است لیز بخورد | نرم و کنترلشده |
| عبور مواد ریختهشده | مواد روی تسمه باقی میماند → آلودگی ظروف | مواد از بین تسمه عبور میکند |
| شستشو | نیاز به جداسازی کامل تسمه | شستشوی آسان در محل |
| تماس با مواد غذایی | نیاز به تأیید Food Grade | Food Grade استاندارد |
| نگهداری | نیاز به تنظیم کشش دورهای | کشش اتوماتیک |
| طول عمر | متوسط | بالا |
| مقاومت در برابر رطوبت و شوینده | متوسط | بالا |
| سوال | پاسخ |
|---|---|
| حداکثر عرض ظروف قابل قبول چقدر است؟ | بسته به پیکربندی دستگاه، قابل سفارشیسازی است. لطفاً با تیم فنی PACKEN مشورت کنید. |
| آیا دستگاه برای ظروف با ارتفاع متفاوت قابل تنظیم است؟ | بله. سیستم گاید (Guide Rail) و ارتفاع قابل تنظیم هستند. |
| آیا دستگاه قابلیت اتصال به PLC مرکزی کارخانه را دارد؟ | بله. دستگاه مجهز به اینترفیس استاندارد برای ارتباط با سیستم اتوماسیون مرکزی است. |
| آیا قطعات یدکی در ایران موجود است؟ | بله. شرکت استیل غرب آسیا تأمین قطعات یدکی را به صورت داخلی انجام میدهد. |
| زمان گارانتی دستگاه چقدر است؟ | گارانتی پایه ۱۲ ماه (قابل تمدید). |
