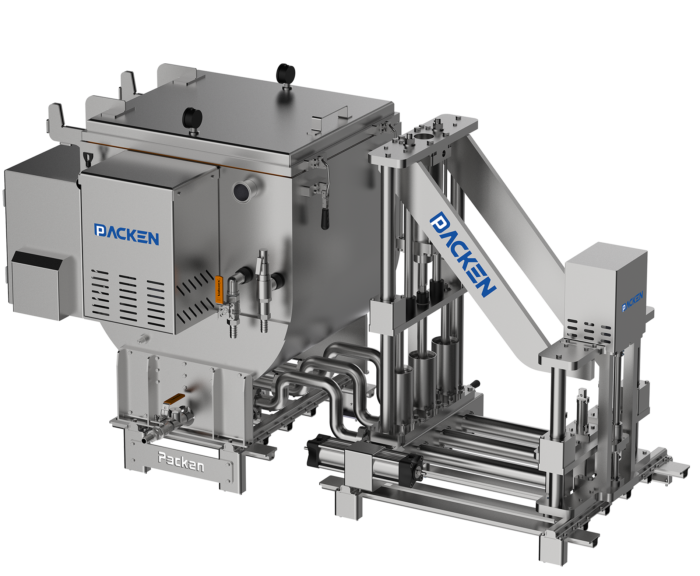

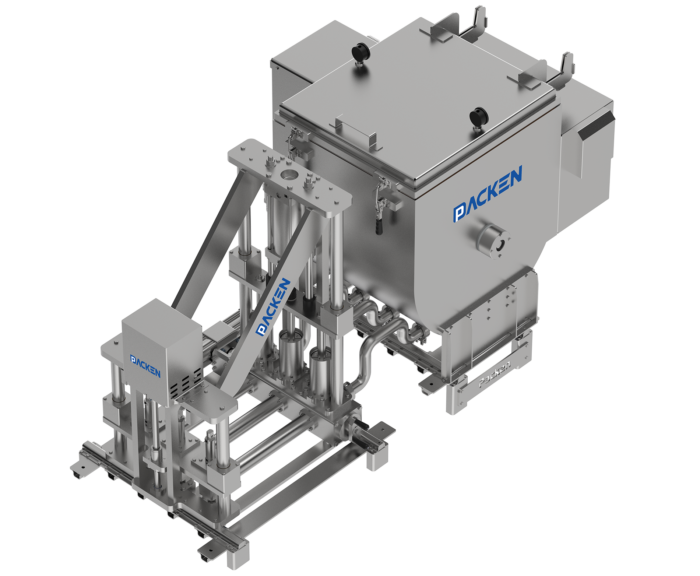

دستگاه فیلر ثقلی (Gravity Filling Machine) یکی از اقتصادیترین و مطمئنترین روشهای پرکنی برای محصولاتی است که دارای ویسکوزیته پایین بوده و تحت نیروی جاذبه قابلیت جریان یافتن دارند. این فناوری به دلیل سادگی عملکرد، قابلیت شستشوی آسان، دقت مناسب و هزینه نگهداری پایین، به یکی از پرکاربردترین سیستمهای پرکن در صنایع مختلف تبدیل شده است.
فیلر ثقلی دستگاهی است که فرآیند انتقال محصول از مخزن به داخل ظرف را با استفاده از نیروی جاذبه انجام میدهد. در این سیستم، محصول بدون نیاز به فشارهای بالا و تجهیزات پیچیده پمپاژ، از مخزن به سمت نازلها هدایت شده و داخل ظرف تخلیه میشود. این فناوری برای محصولاتی مناسب است که دارای روانی کافی بوده و بتوانند به صورت طبیعی در مسیر لولهها و نازلها حرکت کنند. در صنایع غذایی، لبنی، دارویی و شیمیایی، محصولات با ویسکوزیته پایین (Low Viscosity) – مانند آب، دوغ، نوشیدنیهای تخمیری، عرقیات گیاهی، سرکه، آبلیمو، محلولهای دارویی و سرمهای خوراکی، به دلیل سیالیت بالا، رفتار جریان سریع و حساسیت به آلودگی، نیازمند فناوری پرکنی تخصصی هستند.

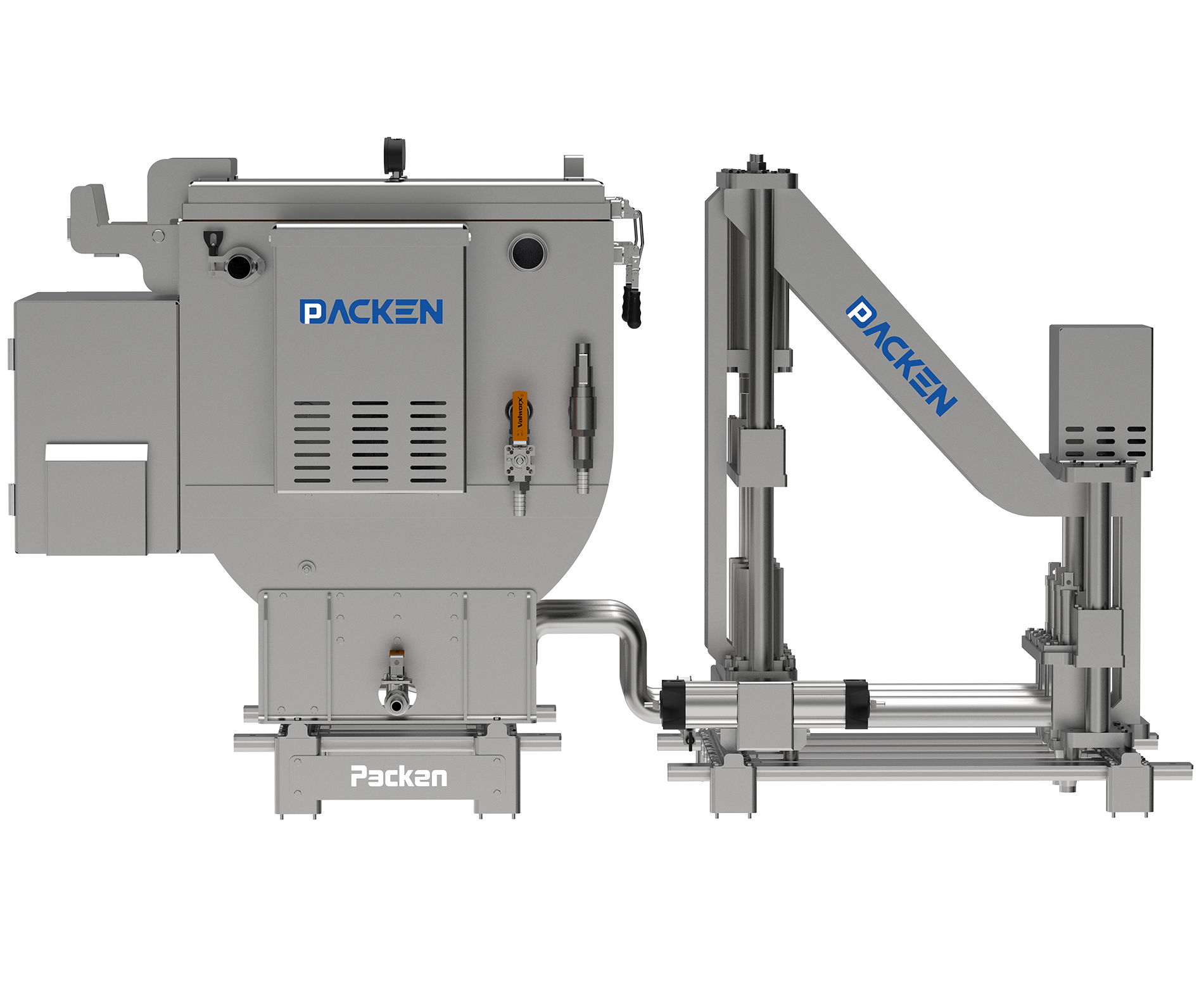

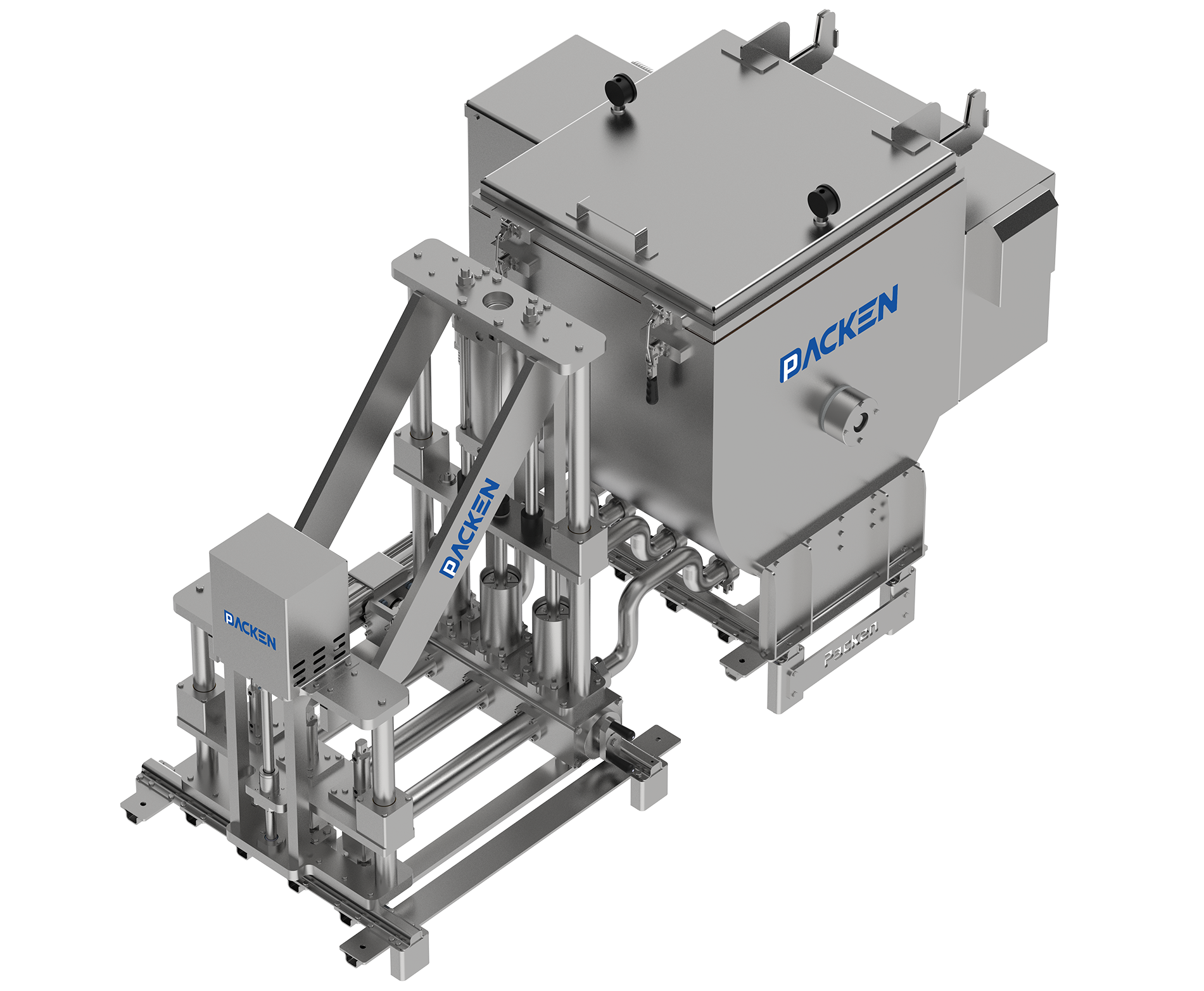

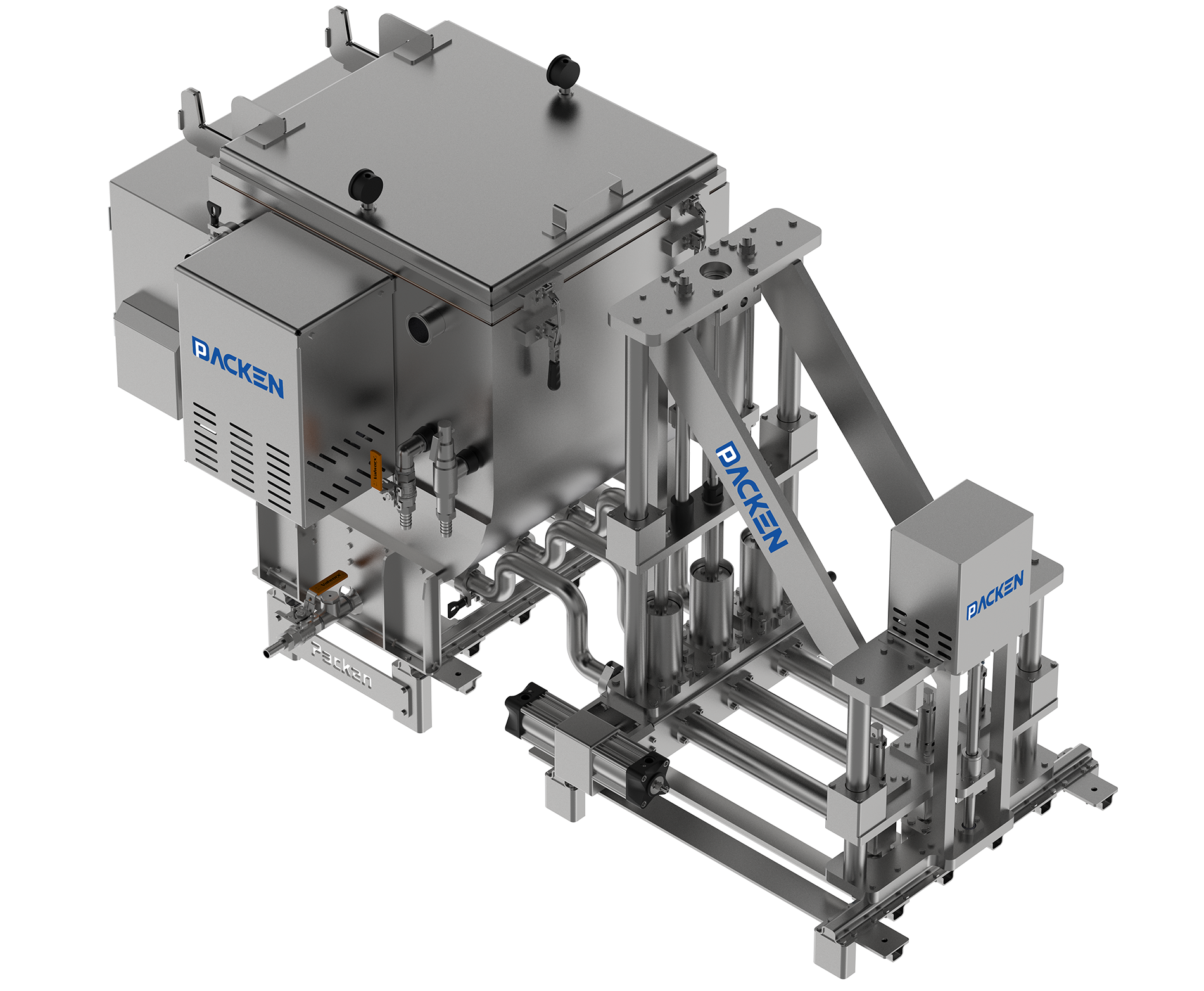

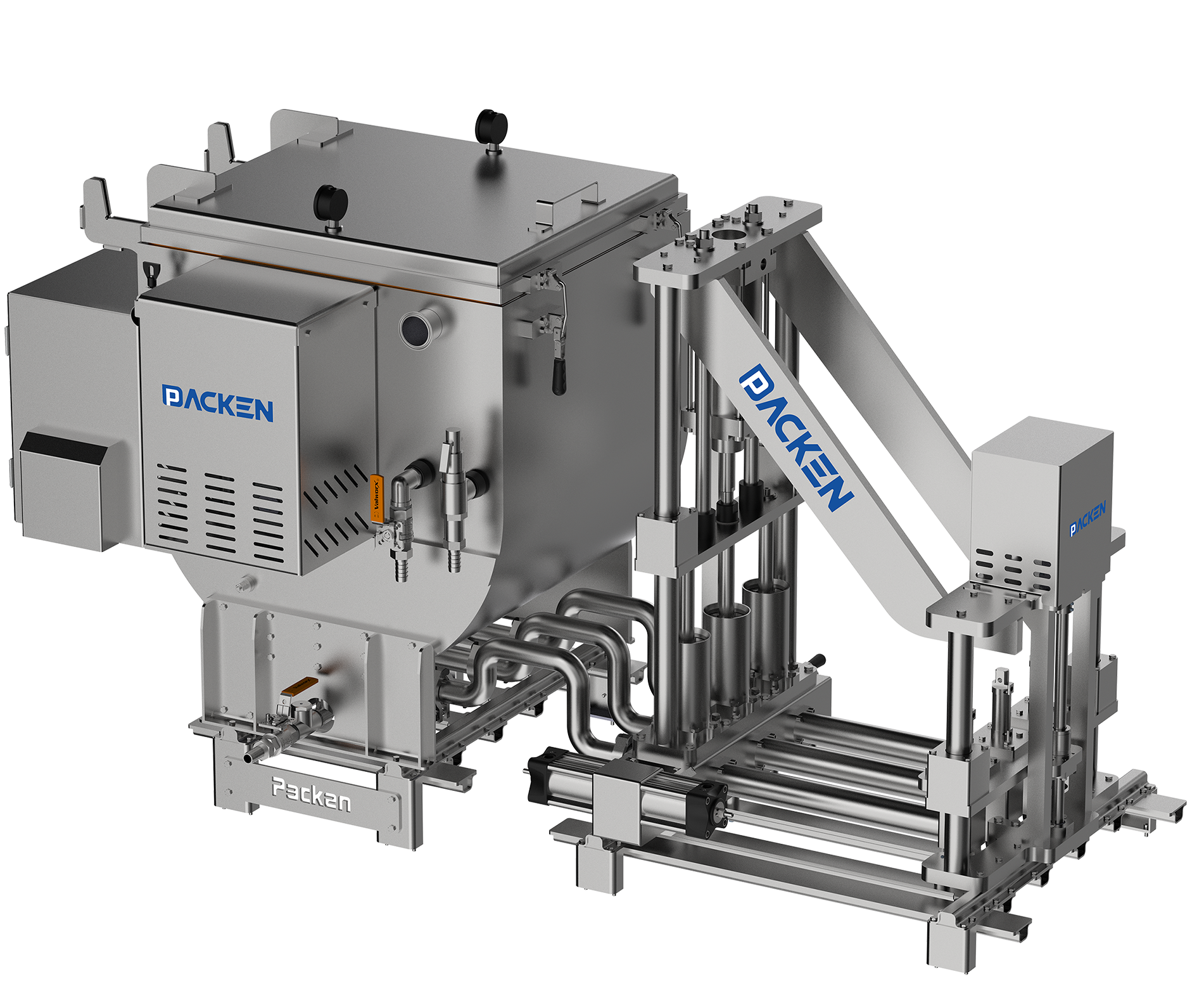

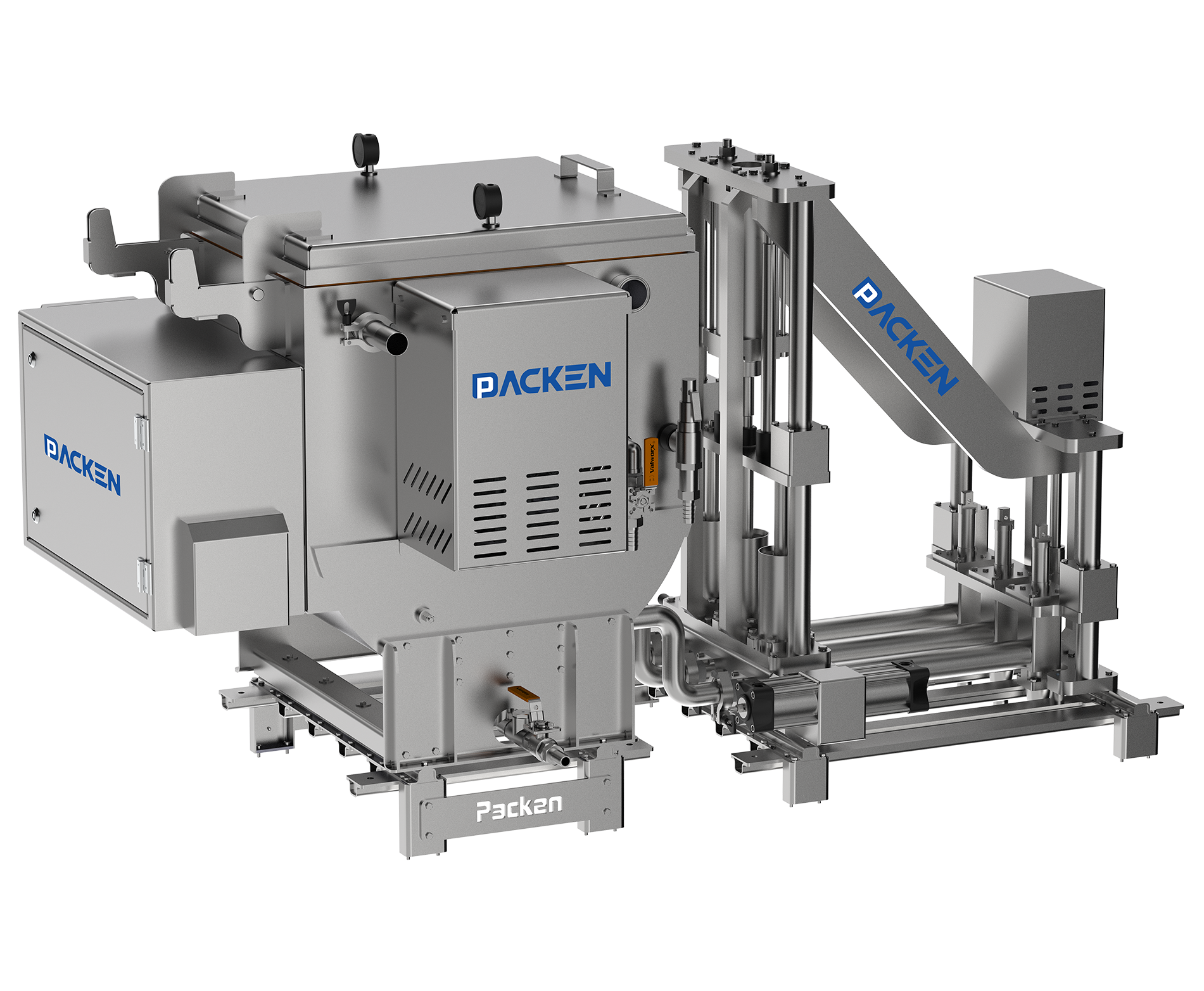

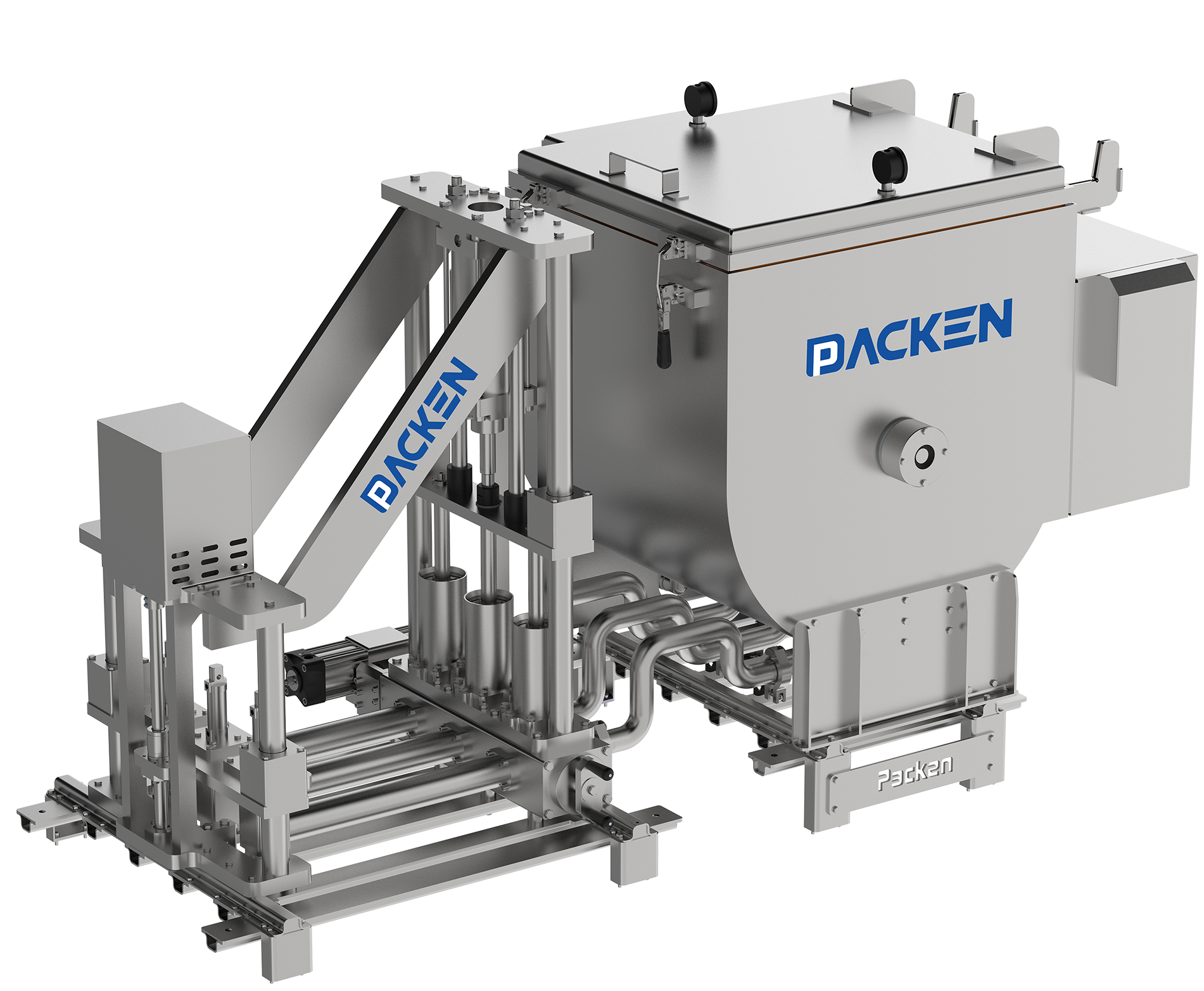

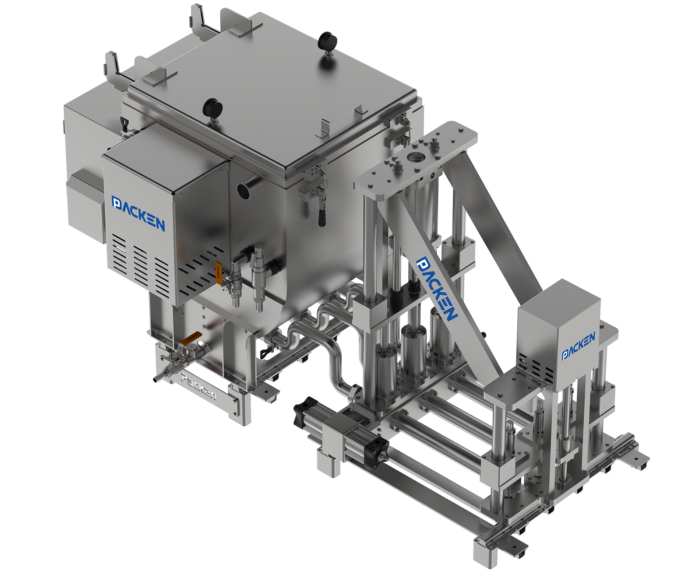

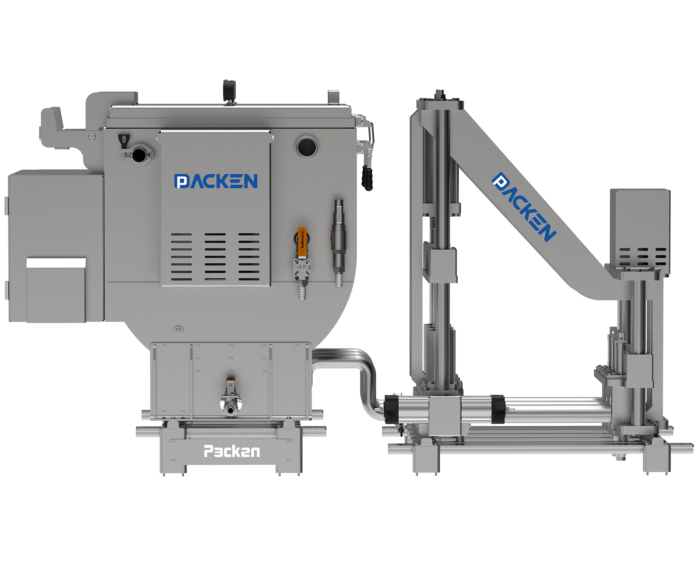

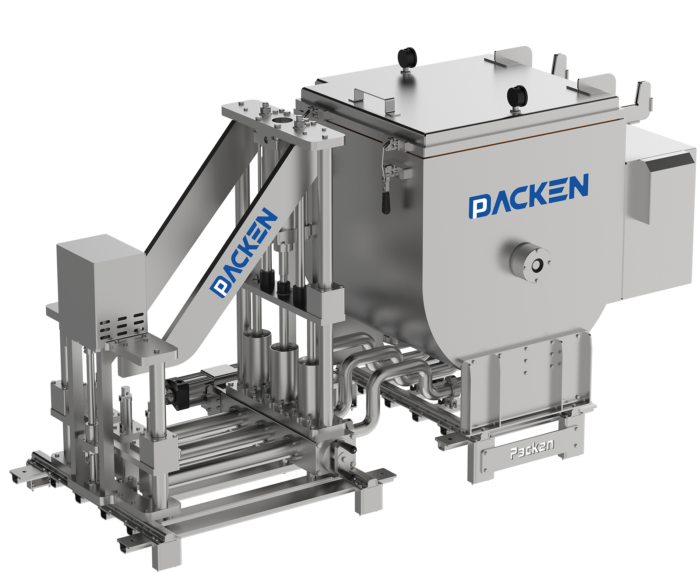

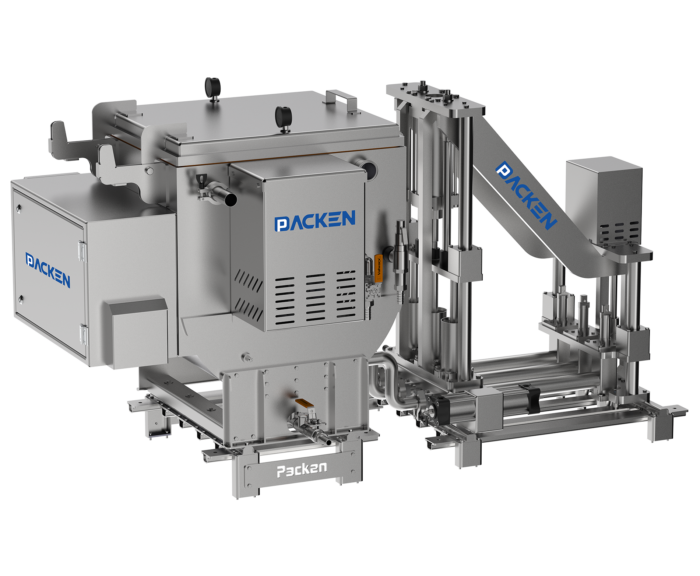

فیلر ثقلی مستقل
در این نوع طراحی، سیستم پرکن به صورت مستقل در کنار دستگاه بستهبندی نصب میشود. مزایای این ساختار عبارتند از: ظرفیت مخزن بیشتر، دسترسی آسان برای سرویس و تعمیرات، امکان افزایش تعداد نازلها، مناسب خطوط تولید با ظرفیت بالا. این مدل بیشتر در کارخانههای بزرگ و خطوط صنعتی پرظرفیت مورد استفاده قرار میگیرد.

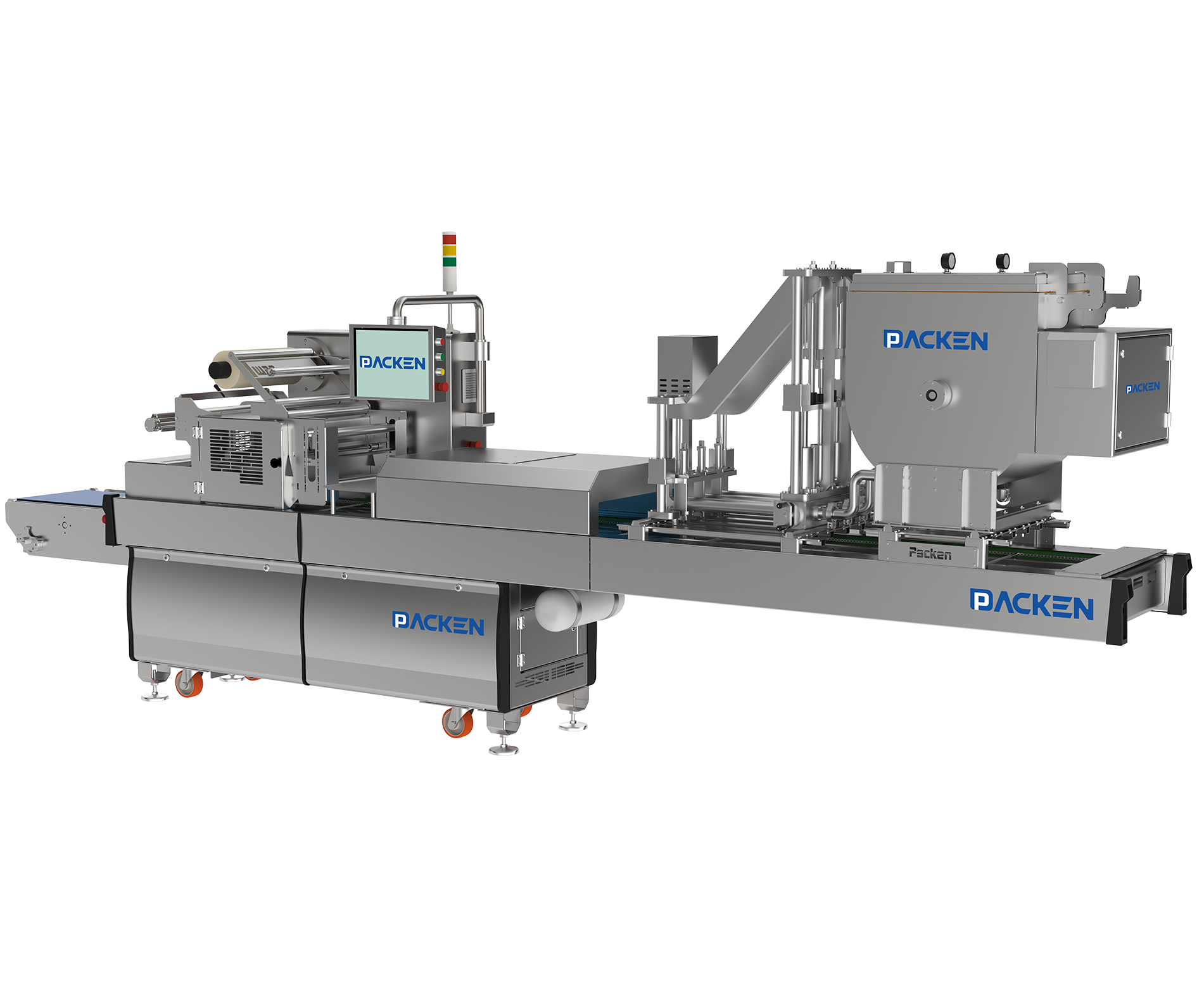

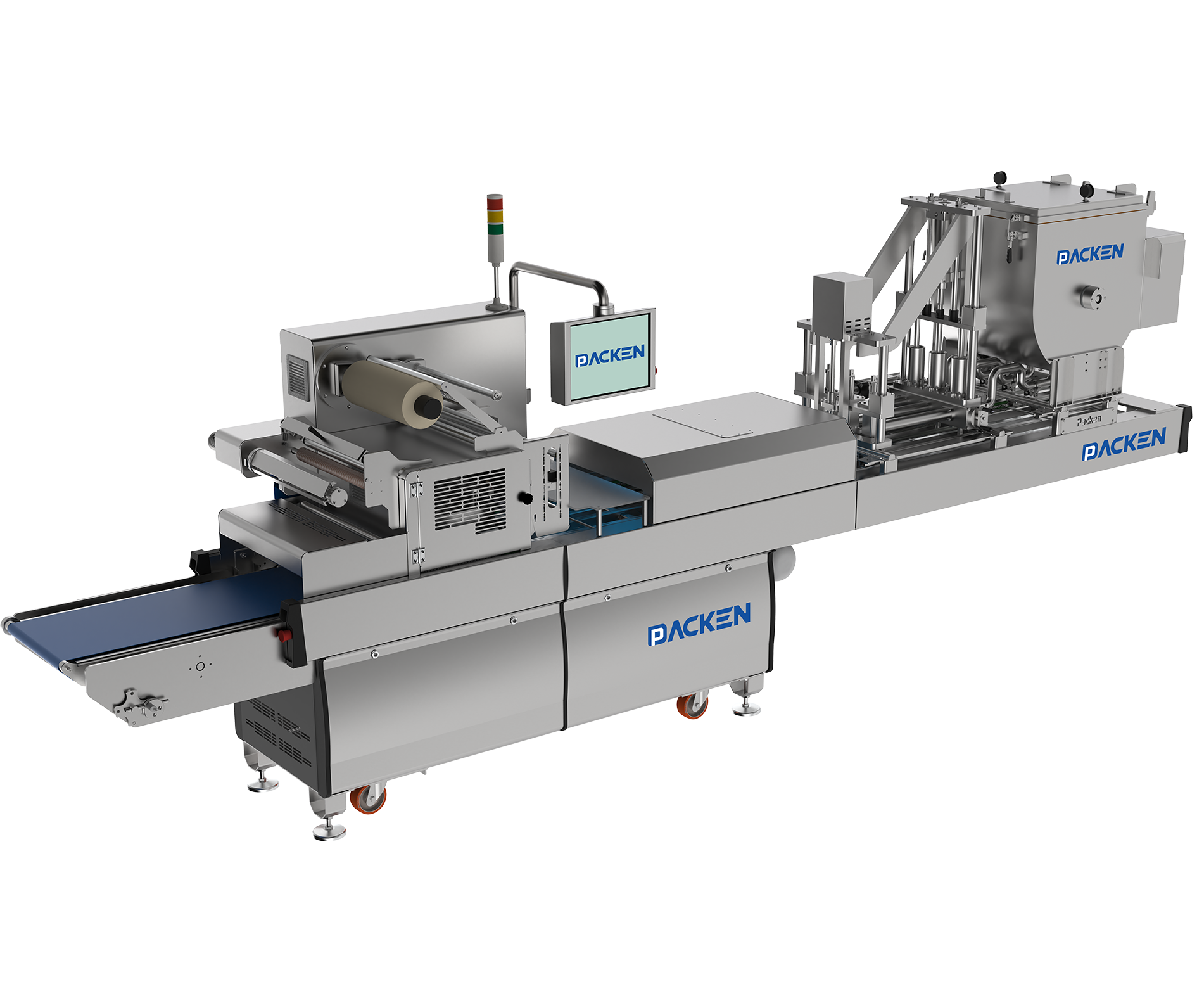

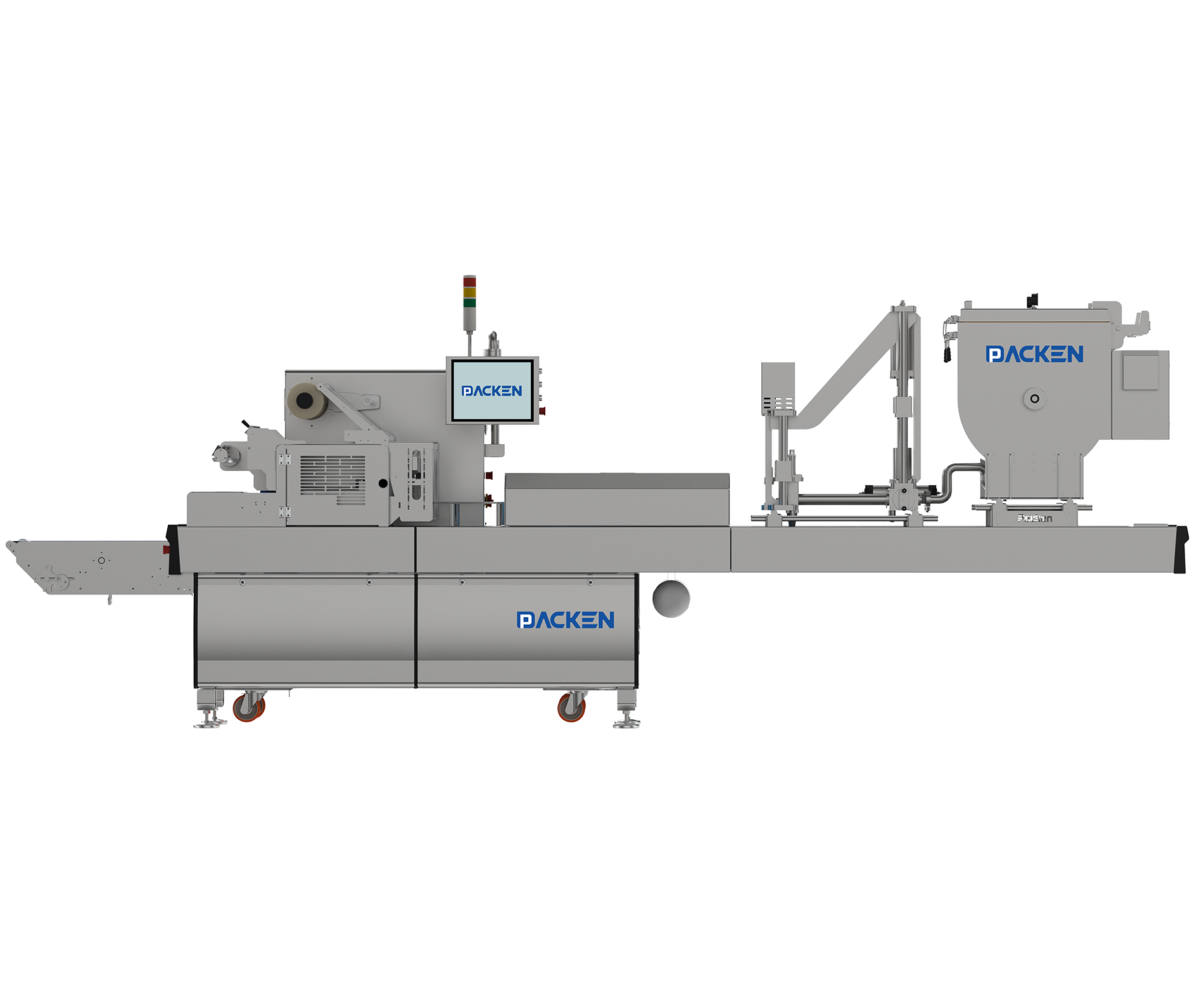

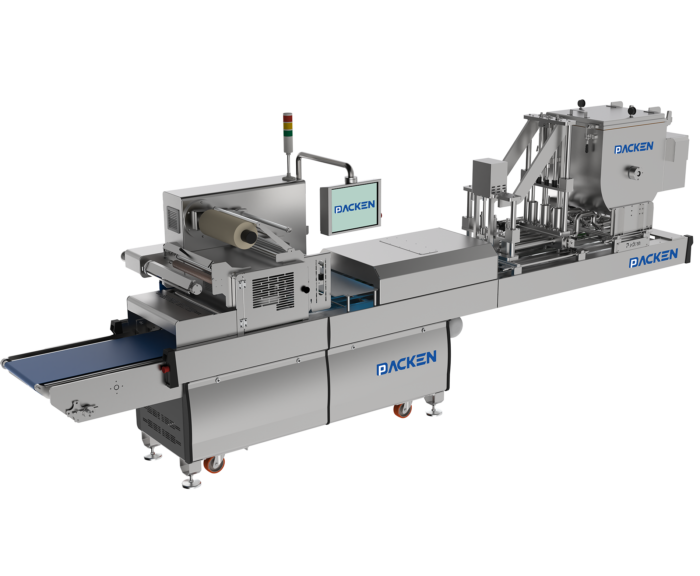

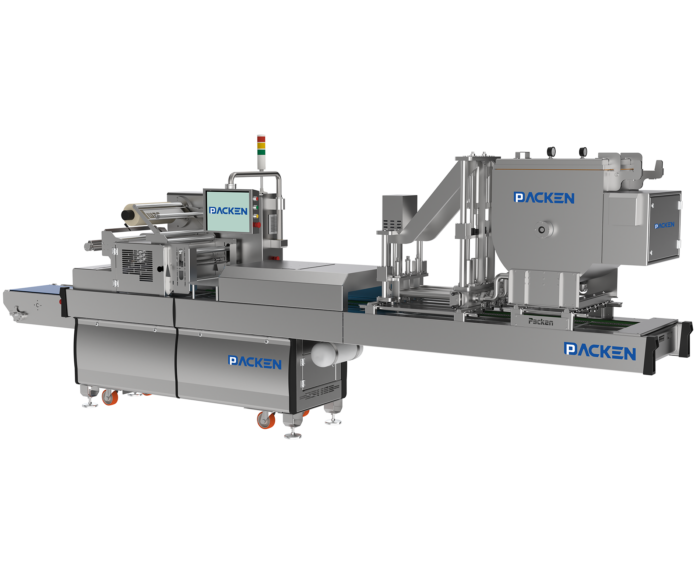

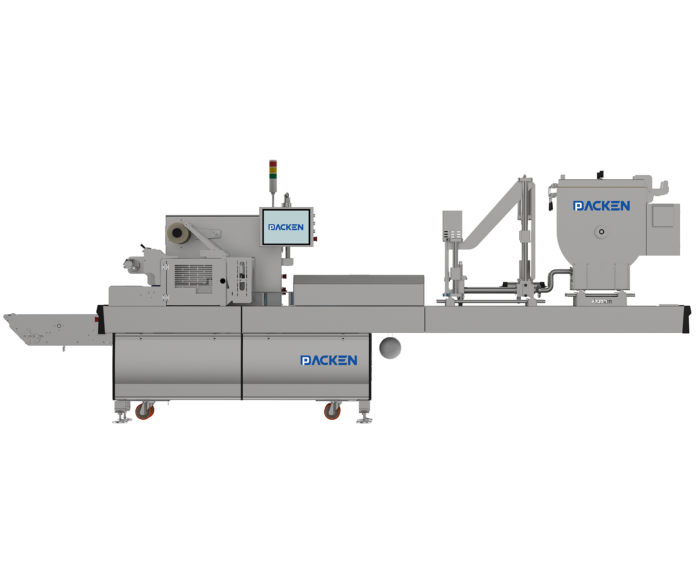

فیلر ثقلی نصبشده روی دستگاه بستهبندی
در این طراحی، مخزن و مجموعه پرکن مستقیماً روی دستگاه بستهبندی نصب میشوند. مزایای این ساختار: طراحی کامپکت، اشغال حداقل فضای تولید، کاهش طول مسیر انتقال محصول، مناسب کارگاهها و کارخانههایی با محدودیت فضا.
یکی از بخشهای کلیدی هر فیلر ثقلی، مخزن ذخیره محصول است. بسته به نوع محصول، مخزن میتواند به دو شکل طراحی شود:
مخزن تکجداره
برای محصولاتی که در دمای محیط پر میشوند و نیاز به کنترل حرارت ندارند.
مخزن دوجداره
در بسیاری از محصولات غذایی لازم است محصول در دمای مشخصی پر شود. در این شرایط از مخزن دوجداره استفاده میشود. در فضای بین دو جداره، آب گرم یا سیال حرارتی به گردش درمیآید و باعث میشود دمای محصول در طول فرآیند تولید ثابت باقی بماند.
مزایای مخزن دوجداره: حفظ ویسکوزیته محصول، جلوگیری از افت کیفیت، جلوگیری از سرد شدن محصول، افزایش پایداری فرآیند پرکنی.
برخی محصولات غذایی دارای ذرات معلق هستند و در صورت توقف اختلاط، مواد جامد در کف مخزن تهنشین میشوند. برای جلوگیری از این مشکل، فیلر میتواند به سیستم همزن مجهز شود. مزایای استفاده از همزن: جلوگیری از تهنشینی مواد، حفظ کیفیت محصول، افزایش دقت پرکنی، حفظ یکنواختی محصول در تمام ظروف.
یکی از تجهیزات مهم در فیلرهای صنعتی، سیستم کنترل سطح یا Level Control است. این سیستم به صورت خودکار سطح محصول داخل مخزن را کنترل میکند و از بروز مشکلاتی از قبیل خالی شدن مخزن، ورود هوا به سیستم و سرریز شدن محصول جلوگیری میکند.
کنترل دمای محصول با استفاده از ترموکوپل
در محصولاتی که دمای پرکنی اهمیت دارد، استفاده از سنسورهای دما ضروری است. ترموکوپل نصبشده روی مخزن امکان کنترل مداوم دمای محصول را فراهم میکند و اپراتور میتواند در هر لحظه شرایط فرآیند را مشاهده و کنترل کند.
یکی از مشکلات رایج در سیستمهای پرکن، چکه کردن محصول پس از پایان سیکل پرکنی است. در فیلرهای حرفهای، نازلهای Anti-Drip یا ضد چکه استفاده میشوند. مزایای این سیستم: جلوگیری از هدررفت محصول، تمیزی محیط تولید، افزایش دقت پرکنی، جلوگیری از آلودگی ظروف.
بعضی محصولات هنگام پر شدن دچار کف یا حباب میشوند. برای رفع این مشکل، میتوان از سیستم Bottom-Up Filling استفاده کرد. در این روش: نازل وارد ظرف میشود، عملیات پرکنی از پایین آغاز میشود، نازل همزمان با افزایش سطح محصول به سمت بالا حرکت میکند. این فناوری باعث میشود: کف به حداقل برسد، حباب تشکیل نشود، ظاهر محصول بهبود یابد، دقت پرکنی افزایش پیدا کند.
تغییر فرمت ظروفبسیاری از دستگاهها برای یک ارتفاع و قطر مشخص طراحی شدهاند و تغییر ظرف نیاز به تنظیمات زمانبر دارد
| چالش | توضیح |
|---|---|
| سرریز و هدررفت | جریان سریع مایع در صورت عدم کنترل دقیق، منجر به پر شدن بیش از حد و ریزش میشود |
| ایجاد حباب و کف | پر شدن پرسرعت میتواند حباب ایجاد کرده و حجم واقعی را تحت تأثیر قرار دهد |
| چکه کردن پس از پر شدن | عدم وجود نازلهای ضدچکه، باعث آلودگی محیط و ظروف مجاور میشود |
| بهداشت و آلودگی متقاطع | قطعات در تماس با محصول باید کاملاً قابل شستشو و ضدعفونی باشند |
بسته به نیاز مشتری، فیلر ثقلی میتواند به روشهای مختلف کنترل شود.
کنترل زمانی و کنترل بر اساس دبی
بر اساس یک تایم مشخص، شیر مربوطه باز یا بسته میشود و مقدار محصولی که باید داخل ظرف پر شود، کنترل میگردد.
کنترل وزنی مبتنی بر لودسل (Load Cell-Based Weight Control)
در کاربردهایی که دقت نهایی پرکنی از اولویت بالایی برخوردار است، سیستم لودسل بهینهترین انتخاب میباشد. در این روش، وزن محصول در لحظه اندازهگیری شده و اطلاعات آن به PLC ارسال میگردد. PLC نیز با صدور فرمان به شیر تدریجی (Gradual Valve)، جریان خروجی را کنترل کرده و پر شدن دقیق ظرف را مدیریت میکند.
تمام قسمتهای در تماس با محصول میتوانند از استنلس استیل 304 یا 316 ساخته شوند. در طراحی بهداشتی دستگاه: هیچ نقطه کور وجود ندارد، تمام قطعات قابل شستشو هستند، امکان دمونتاژ سریع فراهم است، خطر رشد میکروبی به حداقل میرسد.
| روش | توضیح | مناسب برای |
|---|---|---|
| لودسل + شیر کنترلی | ظروف ابتدا تا ۹۰٪ پر میشوند، سپس با کنترل وزن، حجم دقیق تأمین میگردد | محصولات با ارزش بالا، نیاز به دقت ±۳ گرم |
| سیلندر و پیستون | کنترل حجم با جابجایی مثبت (Positive Displacement) | محصولات با ویسکوزیته کمی بالاتر یا نیاز به دقت حجمی |
| تایمر + کنترل دبی | پر کردن بر اساس زمان و دبی جریان ثابت | محصولات کمارزشتر، سرعت بالا، دقت متوسط |
در صنایع غذایی، لبنی و دارویی، بهداشت یک انتخاب نیست؛ یک الزام است. دستگاه PFL-510 با رویکرد Hygienic Engineering طراحی شده است:
| ویژگی بهداشتی | توضیح |
|---|---|
| قطعات در تماس با محصول | استیل ۳۱۶ (مقاوم در برابر مواد خورنده و اسیدی) |
| بدنه اصلی | استیل ۳۰۴ (ضدزنگ، قابل شستشو با مواد شوینده صنعتی) |
| نازلهای ضدچکه | جلوگیری از ریزش و تجمع مایع روی دستگاه |
| سطوح صاف و بدون گوشه مرده | عدم تجمع آلودگی؛ شستشوی سریع و مؤثر |
| دسترسی کامل به قطعات داخلی | امکان باز کردن، شستشو و ضدعفونی بدون ابزار خاص |
| ردیف | دلیل |
|---|---|
| ۱ | طراحی اختصاصی بر اساس نیاز مشتری |
| ۲ | تجربه فنی تیم طراحی |
| ۳ | قطعات با کیفیت و اتوماسیون استاندارد |
| ۴ | شستشوی ساده و سریع |
| ۵ | دسترسی به خدمات و قطعات یدکی |
| ۶ | سازگاری با خط بستهبندی موجود |
| ردیف | آیتم هزینه | پر کردن دستی | پر کردن با فیلر ثقلی PACKEN | صرفهجویی / توضیح |
|---|---|---|---|---|
| ۱ | نیروی انسانی (حقوق + هزینههای دیگر) | نیاز به 2 الی 3 اپراتور | نیاز به 1 اپراتور | کاهش ۷۳٪ هزینه نیروی انسانی |
| ۲ | هدررفت محصول (ضایعات) | ۵–۱۰٪ از حجم تولید | کمتر از ۱٪ | کاهش چشمگیر ضایعات به دلیل دقت ±۳ گرم |
| ۳ | زمان توقف خط برای نظافت (Downtime) | ۲–۳ ساعت در هر شیفت | ۳۰–۴۵ دقیقه در روز | افزایش زمان تولید مؤثر |
| ۴ | هزینه نظافت و شستشو | نیروی انسانی اضافه + زمان | طراحی CIP و دسترسی آسان | کاهش ۵۰٪ هزینه و زمان نظافت |
| ۵ | قطعات یدکی و تعمیرات سالانه | عمدتاً ندارد (ابزار دستی) | حدود ۳–۵٪ قیمت دستگاه | هزینه ایجابی اما در مقابل کاهش توقف خط ناچیز است |
| ۶ | خطاهای انسانی و مرجوعی محصول | بالا (عدم یکنواختی وزن، آلودگی) | بسیار پایین (ثبات و بهداشت بالا) | کاهش مرجوعی = افزایش اعتماد مشتری |
| ۷ | سرمایهگذاری اولیه (CAPEX) | صفر (هزینه جاری ماهانه) | خرید دستگاه (سرمایهگذاری ثابت) | بازگشت سرمایه معمولاً کمتر از ۱۲ ماه |
| ۸ | قابلیت تغییر فرمت ظروف | زمانبر و نیاز به ابزار | کمتر از ۵ دقیقه بدون ابزار | افزایش چابکی خط تولید |
| ردیف | مزیت کاربردی | تأثیر بر خط تولید | تأثیر بر TCO |
|---|---|---|---|
| ۱ | کاهش چشمگیر وابستگی به نیروی انسانی | یک اپراتور جایگزین ۲–۳ نفر در هر شیفت | کاهش ۷۳٪ هزینه حقوق سالانه |
| ۲ | جلوگیری کامل از آلودگی متقاطع | طراحی بهداشتی، قطعات استیل، نازل ضدچکه | کاهش ریسک مرجوعی و ضایعات بهداشتی |
| ۳ | سازگاری با طیف وسیعی از ظروف بدون نیاز به تغییرات مکانیکی | تنظیم سریع ارتفاع و نازل بدون ابزار | کاهش زمان توقف (Downtime) بین سفارشات |
| ۴ | کاهش هدررفت محصول به دلیل سیستم اندازهگیری دقیق | دقت ±۳ گرم، سیستم توزین دو مرحلهای | کاهش هزینه مواد اولیه تا ۹۰٪ ضایعات دستی |
| ۵ | راهاندازی سریع بدون تنظیمات پیچیده | پیکربندی اولیه آسان، ذخیره فرمول در PLC | افزایش بهرهوری در شروع هر شیفت |
| ۶ | سهولت در شستشو و نگهداری با دسترسی کامل به اجزای داخلی | باز و بسته شدن سریع قطعات | کاهش هزینه نظافت و افزایش طول عمر دستگاه |
| ۷ | قابلیت تعویض سریع نازلها متناسب با نوع محصول یا تغییر در ظرف | تعویض دستی بدون ابزار در کمتر از ۵ دقیقه | کاهش زمان توقف و افزایش انعطاف خط تولید |
| ۸ | مناسب برای تولیدات کمظرفیت تا نیمهصنعتی | مقیاسپذیر از ۵۰۰ تا ۵۰۰۰ واحد در ساعت | عدم نیاز به سرمایهگذاری اضافی برای حجم پایین |
| ۹ | امکان سفارشسازی تیپ دستگاه بر اساس راندمان خط تولید مشتری | طراحی تعداد نازل، حجم مخزن، نوع کنترل (لودسل/پیستون/تایمر) | کاهش هزینه اضافی و تطابق کامل با نیاز واقعی |
