ظرف‌گذار اتوماتیک توسط سیستم سرووموتور

بسته‌بندی، دیگر تنها برای نگهداری از محصول نیست. امروز بخشی از هویت برند، ابزاری برای اثبات کیفیت و نشانه‌ای از رعایت استانداردهای بهداشتی به شمار می‌آید. هرچه خطوط تولید سریع‌تر می‌شوند، کنار گذاشتن دخالت انسان و واگذاری کار به سیستم‌های اتوماتیک و دقیق، به ضرورتی انکارناپذیر تبدیل شده است. در میان همه‌ی ایستگاه‌های یک خط بسته‌بندی، جای خالیِ نشستن ظروف روی نوار، همواره می‌تواند گلوگاه تولید باشد. بسیاری از کارخانه‌ها هنوز این کار را به دست اپراتور می‌سپارند؛ روشی که سرعت را کاهش می‌دهد، بهداشت را به خطر می‌اندازد، هزینه می‌آفریند و خطاهای پی در پی تولید می‌کند. در چنین شرایطی، دستگاه ظرف‌گذار اتوماتیک سرووموتوری PACKEN DensoLution DES-510، پاسخی است به یکی از نیازهای اساسی خطوط بسته‌بندی امروز. این دستگاه با برخورداری از سرووموتور، سیستم اسکرو، مکانیزم پیش‌جداساز بادامکی و کنترل هوشمند PLC، ظروف را یکی‌یکی و با دقتی بالا از میان دسته‌ها جدا کرده، هماهنگ با سرعت خط، روی سینی دستگاه بسته‌بندی قرار می‌دهد. DES-510 یک ظرف‌گذار معمولی نیست. حلقه‌ای هوشمند در زنجیره اتوماسیون است؛ حلقه‌ای که به تولیدکننده امکان می‌دهد بهره‌وری را افزایش دهد، بهداشت را ایجاد کند و هزینه‌های جاری را کاهش دهد.

دستگاه ظرف‌گذار اتوماتیک با سیستم سرووموتور چیست؟

دستگاه ظرف‌گذار اتوماتیک با سیستم سرووموتور تجهیزی صنعتی است که وظیفه دارد ظروف پلاستیکی تو در تو را از یکدیگر جدا کرده و به صورت تک‌به‌تک روی خط بسته‌بندی یا دستگاه تری‌سیلر قرار دهد. این فرآیند در ظاهر ساده به نظر می‌رسد، اما در عمل یکی از حساس‌ترین بخش‌های خطوط بسته‌بندی محسوب می‌شود. کوچک‌ترین خطا در جداسازی ظروف، قرارگیری نامناسب آن‌ها یا ورود همزمان چند ظرف می‌تواند باعث توقف خط تولید، افزایش ضایعات و کاهش کیفیت نهایی بسته‌بندی شود. بنابراین DES-510 برای حل دقیق همین چالش طراحی شده است.

معماری مهندسی دستگاه

دستگاه از چند بخش اصلی تشکیل شده است که هر یک نقش مهمی در عملکرد نهایی آن ایفا می‌کنند.

مشخصات فنی دستگاه DensoLution DES-510

نوار نقاله تغذیه ظروف

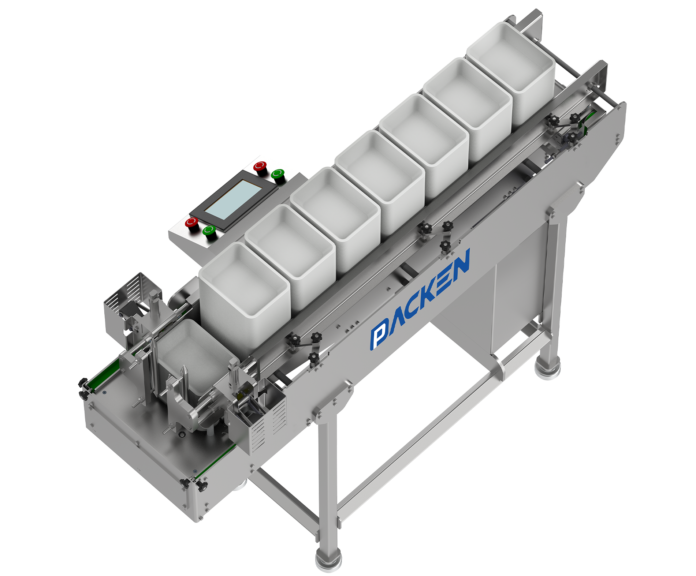

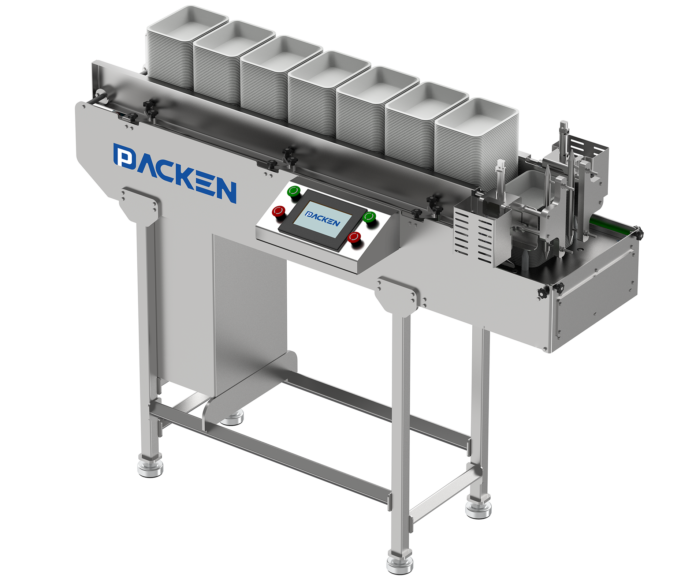

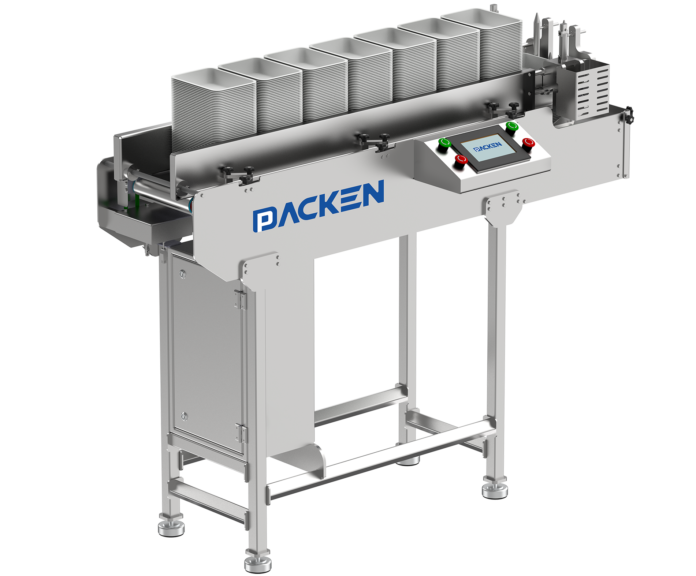

در قسمت ورودی دستگاه، نوار نقاله‌ای طراحی شده است که قابلیت نگهداری حداقل هشت دسته ظرف را به صورت همزمان دارد. این ظرفیت ذخیره‌سازی باعث می‌شود اپراتور بتواند تعداد زیادی ظرف را یکجا بارگذاری کند و دستگاه بدون توقف به فعالیت خود ادامه دهد. هر زمان که تعداد ظروف موجود در قالب کاهش پیدا کند، نوار نقاله به صورت اتوماتیک فعال شده و دسته جدیدی از ظروف را به محل بارگیری منتقل می‌کند. این ویژگی موجب می‌شود فرآیند تغذیه دستگاه کاملاً پیوسته و بدون وقفه انجام شود.

بازوهای نگهدارنده پنوماتیک؛ جلوگیری از شوک و آسیب

یکی از مشکلات رایج در دستگاه‌های ظرف‌گذار، سقوط ناگهانی دسته‌های ظروف روی یکدیگر است. در DES-510 برای جلوگیری از این مسئله، دو بازوی نگهدارنده مجهز به جک‌های پنوماتیک در طرفین دستگاه طراحی شده‌اند. این بازوها هنگام ورود دسته ظروف باعث بهبود عملکرد سیستم جداسازی می‌شوند و موارد زیر را به همراه خواهند داشت: وزن ستون ظروف را کنترل می‌کنند، از سقوط ناگهانی آن‌ها جلوگیری می‌کنند، ظروف را به آرامی در موقعیت مناسب قرار می‌دهند، از آسیب دیدن لبه ظروف جلوگیری می‌کنند.

مکانیزم بادامکی؛ راهکاری برای جداسازی ظروف چسبیده

یکی از دشوارترین چالش‌های ظرف‌گذاری اتوماتیک، جدا کردن ظروفی است که به دلیل شکل هندسی یا جنس مواد اولیه، داخل یکدیگر قفل شده‌اند. مهندسان PACKEN برای حل این مسئله از یک مکانیزم پیشرفته مبتنی بر بادامک استفاده کرده‌اند. این سیستم پیش از ورود ظروف به بخش اسکرو: به لبه ظروف فشار کنترل‌شده وارد می‌کند، ظروف را از یکدیگر آزاد می‌سازد، فاصله لازم برای جداسازی تک‌به‌تک را ایجاد می‌کند، از ورود همزمان چند ظرف به سیستم جلوگیری می‌کند. این مرحله نقش بسیار مهمی در پایداری عملکرد دستگاه ایفا می‌کند و موجب می‌شود حتی در ظروفی که در یکدیگر فرو رفته‌اند نیز فرآیند جداسازی بدون مشکل انجام شود.

قلب دستگاه؛ سیستم اسکرو

اصلی‌ترین بخش DES-510 سیستم اسکرو آن است. پس از قرارگیری ظروف در قالب، اسکروها وارد عمل می‌شوند. برای ظروف، چهار اسکرو در چهار وجه ظرف قرار گرفته‌اند. این اسکروها به صورت کاملاً هماهنگ حرکت می‌کنند و لبه ظروف را در اختیار می‌گیرند. در ادامه، با حرکتی کنترل‌شده و بسیار دقیق: ظرف اول از ستون جدا می‌شود، ظرف به سمت خروجی هدایت می‌گردد، ظرف بعدی برای جداسازی آماده می‌شود. این فرآیند بدون ضربه، بدون فشار اضافی و با نهایت دقت انجام می‌شود. برخلاف سیستم‌های سنتی، در این روش هیچ نیازی به اعمال نیروی ناگهانی یا ضربه مکانیکی وجود ندارد.

قدرت سرووموتور؛ دقت در هر حرکت

برتری فنی DES-510 در به‌کارگیری سامانه‌ی تمام‌سروو نهفته است؛ سیستمی که دقت و انعطاف را یکجا به وجود می‌آورد. این دستگاه مجهز به دو سرووموتور مستقل است: سرووموتور اول برای کنترل نوار نقاله تغذیه ظروف، سرووموتور دوم برای کنترل سیستم اسکرو و فرآیند جداسازی. استفاده از سرووموتور مزایای متعددی ایجاد می‌کند: تنظیم دقیق سرعت، کنترل موقعیت با دقت بالا، حرکت نرم و بدون ضربه، استهلاک کمتر قطعات، هماهنگی کامل با سرعت خط تولید، امکان افزایش یا کاهش سرعت در لحظه. در نتیجه اپراتور می‌تواند دستگاه را دقیقاً متناسب با ظرفیت تولید تنظیم نماید.

سیستم کنترل هوشمند

در تجهیزات مدرن صنعتی، کیفیت کنترل، اهمیت بسیار بیشتری از توان مکانیکی دارد. به همین دلیل DES-510 به یک سیستم کنترل پیشرفته مجهز شده است. اجزای این سیستم عبارت‌اند از: PLC صنعتی، صفحه نمایش لمسی HMI، سیستم تنظیم پارامترها، سیستم مدیریت سرعت، سیستم عیب‌یابی هوشمند، نمایش هشدارها و خطاها. تمامی تجهیزات الکتریکی و کنترلی داخل تابلو برق مستقل دستگاه قرار گرفته‌اند. این طراحی علاوه بر افزایش ایمنی، تعمیرات و نگهداری دستگاه را نیز بسیار آسان‌تر می‌کند.

سنسورها؛ چشم‌های هوشمند دستگاه

عملکرد دقیق دستگاه بدون وجود شبکه‌ای از سنسورها امکان‌پذیر نیست. در نقاط مختلف DES-510 مجموعه‌ای از سنسورها و میکروسوئیچ‌ها نصب شده‌اند که وظایف زیر را انجام می‌دهند: تشخیص حضور ظرف، کنترل موقعیت مکانیزم‌ها، ارسال اطلاعات به PLC، جلوگیری از بروز خطا، حفاظت از اپراتور، کنترل ایمنی دستگاه. سنسورها و میکروسوئیچ‌ها در این شبکه کنترلی، موجب می‌شوند عملکرد دستگاه در تمامی مراحل تحت نظارت کامل قرار داشته باشد.

قابلیت تعویض سریع قالب

امروزه بسیاری از کارخانه‌ها محصولات متنوعی را با ظروف مختلف تولید می‌کنند. به همین دلیل انعطاف‌پذیری دستگاه اهمیت زیادی دارد. در DES-510 تغییر قالب به سادگی انجام می‌شود. برای استفاده از ظرف جدید کافی است: قالب مخصوص نصب شود، ریل‌های ورودی تنظیم گردند، گایدهای نوار نقاله تغییر یابند، استوپ‌ها متناسب با ظرف تنظیم شوند. در نتیجه دستگاه می‌تواند برای طیف وسیعی از ظروف گرد، چهارگوش و اشکال مختلف مورد استفاده قرار گیرد.

مزایای بهداشتی

در صنایع غذایی، دارویی و لبنی، بهداشت یک انتخاب نیست؛ بلکه الزام است. DES-510 با حذف کامل تماس دست انسان با داخل ظرف، مزایای مهمی ایجاد می‌کند: کاهش بار میکروبی، جلوگیری از آلودگی ثانویه، افزایش ایمنی محصول، کمک به رعایت استانداردهای HACCP، تسهیل دریافت گواهینامه‌های کیفیت. از لحظه ورود ظروف تا قرارگیری روی دستگاه بسته بندی تری‌سیلر اتوماتیک، هیچ تماس دست انسانی با سطح داخلی ظرف وجود ندارد.

مزایای اقتصادی

سرمایه‌گذاری روی اتوماسیون زمانی ارزشمند است که بازگشت سرمایه مشخصی ایجاد کند. DES-510 از چند مسیر مختلف باعث کاهش هزینه‌های تولید می‌شود: کاهش نیروی انسانی (در بسیاری از خطوط تولید، بین دو تا چهار اپراتور صرفاً مسئول ظرف‌گذاری هستند)، کاهش ضایعات (قرارگیری دقیق ظروف باعث کاهش توقف خط و کاهش محصولات معیوب می‌شود)، افزایش ظرفیت تولید (خطوط بسته‌بندی می‌توانند با سرعت بالاتری فعالیت کنند)، کاهش هزینه‌های بهداشتی (ریسک آلودگی محصول و هزینه‌های ناشی از آن کاهش پیدا می‌کند). در بسیاری از پروژه‌ها بازگشت سرمایه دستگاه بین ۶ تا ۱۲ ماه اتفاق می‌افتد.

صنایع مناسب برای استفاده

DES-510 برای طیف گسترده‌ای از صنایع قابل استفاده است:

• صنایع غذایی: غذاهای آماده، سالادها، سوپ‌ها، محصولات نیمه‌آماده
• صنایع پروتئینی: گوشت قرمز، مرغ، ماهی، غذاهای دریایی
• صنایع لبنی: ماست، پنیر خامه‌ای، دسرهای لبنی
• صنایع کشاورزی: سبزیجات آماده مصرف، میوه‌های بسته‌بندی‌شده
• صنایع دارویی: ظروف استریل، محصولات پزشکی و آزمایشگاهی

نتیجه‌گیری

دستگاه ظرف‌گذار اتوماتیک با سیستم سرووموتور و قابلیت تعویض قالب و تنظیم برای ظروف مختلف PACKEN DensoLution DES-510، تجسم عینی هم‌آمیزیِ دانش مکانیک، اتوماسیون صنعتی و الزامات بهداشتی در خطوط بسته‌بندی امروز است. نوار نقاله هوشمند، بازوهای پنوماتیک، مکانیزم بادامکی پیش‌جداساز، سامانه اسکرو، دو سرووموتور مستقل و کنترل هوشمند PLC، دست به دست هم داده‌اند تا ظرف‌گذاری به فرآیندی تمام‌اتوماتیک، سریع و بی‌وقفه بدل شود. برای آن دسته از تولیدکنندگانی که افزایش ظرفیت، حذف خطای انسانی، کاهش هزینه‌های جاری و ارتقای استانداردهای بهداشتی را دنبال می‌کنند، DES-510 صرفاً یک ابزار جانبی نیست؛ گامی بلند در مسیر هوشمندسازی و پایداری خطوط بسته‌بندی است. در صنعتی که هر ثانیه‌اش سرمایه است و هر تماس دست، تهدیدی برای سلامت محصول، ظرف‌گذار سرووموتوری DES-510 با حرکتی آرام، دقیق و پیوسته، نخستین گام بسته‌بندی را چنان استوار برمی‌دارد که اطمینان، تا آخرین مرحله همراه تولیدکننده بماند.
