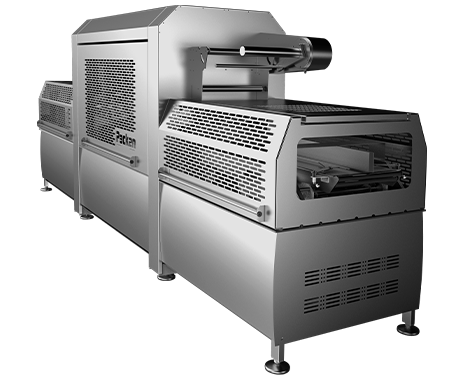

دستگاه تری سیلر اتوماتیک سرعت بالا PTS-700

دستگاه بسته بندی تری سیلر اتوماتیک سرعت بالا با قالب دو ردیفه – سایز بزرگ

تصور کنید دستگاهی که بتواند با سرعتی خیره‌کننده، هزاران ظرف را در کمترین زمان ممکن بسته‌بندی کند؛ آن هم نه یک نوع محصول خاص، بلکه طیف گسترده‌ای از ظروف با ابعاد و فرم‌های متفاوت. این وعده‌ی دستگاهی به نام Revolution PACKEN است.

این دستگاه پرسرعت و دولاین، برای خطوط بسته بندی محصولات غذایی طراحی شده که ظرفیت بالا برایشان اولویت اول است. اما سرعت، تنها مزیت آن نیست. مهم‌تر اینکه قالب دستگاه به راحتی قابل تعویض است؛ بنابراین می‌توانید در کمترین زمان ممکن، از بسته‌بندی یک مدل محصول به مدل دیگر تغییر دهید، بدون آنکه خط تولید دچار توقف طولانی شود.

اما نوآوری به اینجا ختم نمی‌شود. این دستگاه به شما امکان می‌دهد بسته‌بندی را با روش‌های زیر انجام دهید:

• Inside Cut : برش تمیز فیلم بدون باقی‌ماندگی اضافی از اطراف ظرف
• Skin Pack : چسبیدن کامل فیلم به سطح محصول
• MAP : افزایش ماندگاری محصول با تزریق گاز

اگر به دنبال دستگاهی هستید که هم سرعت را فدا نکند، هم کیفیت و هم تنوع روش‌های بسته‌بندی را یکجا ارائه دهد، Revolution PACKEN پاسخی است که منتظر آن بودید.

شرکت دانش‌بنیان استیل غرب آسیا با برند تخصصی PACKEN، معتبرترین نام در بازار ایران در زمینه‌ی طراحی و ساخت انواع دستگاه‌های تری‌سیلر (Tray Sealer) است. این شرکت در داخل کشور به عنوان طراح و سازنده‌ای حرفه‌ای شناخته می‌شود و محصولات آن از نظر فنی، همتراز با برندهای اروپایی و قابل رقابت با آنهاست.

1- مزیت رقابتی کلیدی

استیل غرب آسیا با تمرکز بر بخش پیشرفته بازار (High-End Segment)، به عنوان یکی از طراحان و سازندگان معتبر دستگاه‌های تری‌سیلر های‌اسپید (High-Speed Tray Sealers) در بین کشورها، شناخته می‌شود. این دستگاه‌ها برای بسته‌بندی‌های با سرعت بالا و همچنین در مواردی که ظروف دارای طراحی خاص، عمق زیاد، فرم هندسی خاص یا حساسیت بالا هستند، عملکردی بی‌نظیر ارائه می‌دهند.

1-2 – پاسخ به چالش ظروف دردسرساز

واقعیت این است که بسیاری از ظروف موجود در بازار به دلیل طراحی خاص خود، به‌سادگی در دستگاه‌های متداول قابل استفاده نیستند. در برخی موارد، شکل ظرف به گونه‌ای است که نمی‌تواند به‌درستی و منطقی وارد دستگاه شود، بسته‌بندی گردد و بدون خطا خارج شود. در چنین شرایطی، بسیاری از تولیدکنندگان به استفاده از دستگاه‌های نیمه‌اتوماتیک روی می‌آورند تا خطای فرآیند را کاهش دهند. اما خبر مهم این است که دستگاه‌های تری‌سیلر های‌اسپید PACKEN، به دلیل طراحی حرفه‌ای‌تر، قادرند تقریباً هر نوع ظرفی را با دقت بالا بسته‌بندی کنند.

2- معرفی دستگاه‌های تری‌سیلر های‌اسپید PACKEN

در حال حاضر، تیپ دستگاه‌های تری‌سیلر های‌اسپید PACKEN در دو مدل اصلی طراحی و ساخته می‌شوند:

1-2 – تری‌سیلر Revolution PACKEN – دولاین

این دستگاه به صورت دو خط موازی طراحی شده و برای کارخانه‌هایی که به دنبال بیشترین خروجی در کمترین زمان هستند، ایده‌آل است.

2-2 – تری‌سیلر Quantum Packen – تک‌لاین

این دستگاه اگرچه تک‌لاین است، اما در کلاس سرعت بالا قرار می‌گیرد و برای بسیاری از خطوط تولید صنعتی، کاملاً حرفه‌ای و پاسخگو است.

نکته کلیدی: استیل غرب آسیا تنها شرکت در بازار ایران است که این تیپ از دستگاه‌های های‌اسپید را طراحی و تولید می‌کند. همچنین در سطح آسیا، این شرکت جزو سه کشور تولیدکننده این تکنولوژی به شمار می‌رود.

3- دیدگاه تخصصی ما در طراحی دستگاه‌های های‌اسپید

وقتی از دستگاه سرعت بالا صحبت می‌کنیم، صرفاً منظور افزایش سیکل در دقیقه نیست. در یک خط تولید حرفه‌ای، ورودی و خروجی دستگاه باید هماهنگ و محاسبه‌شده باشند.

1-3- شرایط لازم برای دستیابی به سرعت واقعی

اگر قرار است دستگاهی در هر دقیقه ۱۰، ۱۵ یا حتی ۲۰ سیکل کار کند، باید:

• در ورودی دستگاه: سیستم ظرف‌گذار یا تغذیه‌کننده مناسبی قرار داشته باشد که بتواند خوراک کافی و منظم به دستگاه بدهد.
• در خروجی دستگاه: سیستم انتقال، ردیف‌کن، تاریخ زن (جت پرینتر)، لیبل‌زن و حتی روبات پیک‌اندپلیس (Pick & Place) به‌درستی طراحی شده باشد تا ظروف بسته‌بندی‌شده را بدون خطا از دستگاه خارج کند.

در غیر این صورت، افزایش سرعت دستگاه عملاً کارایی واقعی ایجاد نخواهد کرد و گلوگاه (Bottleneck) در ابتدا یا انتهای خط ایجاد می‌شود.

4- ظرفیت تولید و مفهوم سیکل در دقیقه

1-4 – مثال عینی از دستگاه Revolution PACKEN

این دستگاه که به صورت دولاین عمل می‌نماید، به عنوان مثال برای ظروفی مانند جای گوشتی با ابعاد ۱۷×۲۲ سانتی‌متر می‌تواند در هر سیکل ۸ عدد بسته‌بندی انجام دهد (دو ردیف چهارتایی). این دستگاه حداقل ۱۰ سیکل در دقیقه کار می‌کند و بسته به نوع محصول و شرایط خط، می‌تواند تا ۱۵ سیکل در دقیقه نیز افزایش یابد.

2-4 – مقایسه با استانداردهای اروپایی

شرکت‌های اروپایی ادعا می‌کنند که دستگاه‌هایشان تا ۲۰ سیکل در دقیقه کار می‌کنند. استیل غرب آسیا نیز این نوید را می‌دهد که دستگاه طراحی‌شده توسط آن قادر است تا ۲۰ سیکل در دقیقه نیز کار کند، مشروط بر اینکه:

• محصول در هنگام حرکت با شتاب بالا از ظرف بیرون نریزد.
• ماهیت محصول اجازه سرعت بالا را بدهد.
• روش بسته‌بندی سیل ساده باشد.

نکته فنی مهم: سرعت بالا به این معنا نیست که هر محصولی با هر ظرفی بتواند در آن سرعت بسته‌بندی شود. نوع محصول، شکل ظرف و نوع فرآیند بسته‌بندی، تعیین‌کننده‌های اصلی هستند.

5- انعطاف‌پذیری در سایز ظرف

یکی از نقاط قوت دستگاه‌های PACKEN، انعطاف‌پذیری بالا در برابر ابعاد و فرم ظروف است.

مثال عملی: در ظروف کوچک‌تر، مانند ظرف گرد با دهانه ۹۵ میلی‌متر، دستگاه Revolution PACKEN می‌تواند در هر سیکل ۱۶ ظرف را بسته‌بندی کند (دو ردیف هشت‌تایی). این یعنی در ظرفیت‌های بالا، توان خروجی دستگاه به‌صورت چشمگیری افزایش می‌یابد.

6- ساختار کامل خطوط دستگاههای بسته بندی تری سیلر Revolution PACKEN

یک خط بسته‌بندی های‌اسپید موفق، از چندین زیرسیستم دقیق و هماهنگ تشکیل شده است:

1-6 – بخش ظرف‌گذاری (Denester)

در ابتدای خط، سیستم ظرف‌گذار (Denester) قرار دارد که می‌تواند چندین ظرف را همزمان روی نوار نقاله قرار دهد. این سیستم باید دقیق، هم‌راستا و بدون خطا عمل کند.

2-6 – بخش پرکن (Filler)

پس از انتقال ظروف روی نوار نقاله، ظروف زیر نازل‌های پرکن قرار می‌گیرند. بسته به نوع محصول، پرکن می‌تواند یکی از موارد زیر باشد:

• فیلر مایعات رقیق
• فیلر سیلندر پیستونی (پنوماتیکی یا سرو موتوری)
• فیلر حجمی برای محصولات خاص
• فیلر مولتی هد ویر (Multi-Head Weigher)
• فیلر محصولات پودری

نکته: در خطوط سرعت بالا، پرکردن نمی‌تواند دستی باشد. تمام فرآیند باید کاملاً اتوماتیک و هماهنگ با سرعت دستگاه انجام شود.

3-6 – ورود به قالب و سیستم Pusher

پس از پر شدن، ظروف وارد دستگاه تری‌سیلر می‌شوند. در این مرحله:

• ظروف روی نوارنقاله به‌صورت منظم و پشت سر هم چیده می‌شوند.
• بازوی هدایت‌کننده (Arm Closing / Opening) دستگاه، ظروف را می‌گیرد.
• ظروف به داخل قالب هدایت می‌شوند.
• عملیات بسته‌بندی به صورت سیل ساده، MAP و یا اسکین انجام می‌شود.

پس از اتمام عملیات، همان بازوهای حرکتی، ظروف بسته‌بندی‌شده را از قالب خارج کرده و همزمان ظروف جدید را وارد قالب می‌کند تا سیکل بعدی بدون توقف انجام شود.

4-6 – سیستم ردیف‌کن و خروجی (InLine machine)

پس از خروج از قالب، سیستم ردیف‌کن داخلی دستگاه، ظروف را به‌صورت منظم در یک خط قرار می‌دهد. سپس ظروف از دستگاه خارج شده و می‌توانند از زیر هد جت‌پرینتر عبور کنند، لیبل روی آن‌ها چسبانده شود و در نهایت به میز گردان انتهای خط منتقل شوند. در این مرحله، اپراتور زمان کافی دارد تا ظروف را داخل کارتن، سبد یا هر نوع بسته‌بندی ثانویه قرار دهد. در خطوط پیشرفته‌تر: در انتهای خط به جای کار دستی، از روبات‌های پیک‌اندپلیس (Pick & Place) استفاده می‌شود تا ظروف به‌صورت دسته‌بندی‌شده داخل کارتن چیده شوند.

7- ملاحظات مهندسی در سرعت بالا

وقتی ظروف با ابعاد کوچک (مانند ظرف گرد دهانه ۹۵ میلی‌متر) با ظرفیت ۱۶ عدد در هر سیکل بسته‌بندی می‌شوند، سرعت خروج ظروف بسیار بالا خواهد بود. بنابراین در خروجی نیز باید طراحی مهندسی انجام شود تا از ایجاد گلوگاه (Bottleneck) جلوگیری شود.

1-7 – انتقال ظروف در این دستگاه، بر چه اصولی استوار است؟

در طراحی دستگاه‌های های‌اسپید PACKEN، تمام این ملاحظات دیده شده است:

• اصل هماهنگی و همگام‌سازی مکانیکی و اتوماسیونی (Synchronization)
• اصل جلوگیری از برخورد و انباشتگی (Collision Prevention)
• اصل حداقل تماس و اصطکاک (Minimal Contact & Friction)
• اصل قابلیت تنظیم برای ابعاد مختلف (Adjustability)
• اصل دسترسی آسان برای نظافت و شستشو (Hygiene & Accessibility)
• اصل کاهش لرزش و نویز (Vibration & Noise Reduction)
• تحلیل دینامیکی حرکت ظروف در مسیرهای ورود و خروج
• انتخاب دقیق سرو موتورها برای شتاب‌گیری و توقف سریع

8- جایگاه استیل غرب آسیا با برند پَکِن (PACKEN) در بازار داخل و خارج از کشور

• تنها شرکت در ایران است که دستگاه تری‌سیلر های‌اسپید را طراحی و تولید می‌کند.
• این شرکت جزو سه کشور تولیدکننده این تکنولوژی در آسیا محسوب می‌شود.

این دستگاه‌ها یکی از مهم‌ترین دستاوردهای تکنولوژیک شرکت محسوب می‌شوند و حاصل سال‌ها تجربه در طراحی مکانیکی، مهندسی فرآیند و شناخت دقیق نیاز صنعت غذا هستند. دستگاه تری‌سیلر های‌اسپید PACKEN صرفاً یک ماشین بسته‌بندی نیست؛ بلکه یک سیستم کامل و فکر‌شده برای تولید در ظرفیت بالا است. این دستگاه برای تولیدکنندگانی طراحی شده که:

• ظرفیت تولید بالایی دارند
• در بازه زمانی محدود باید محصول با تعداد بالا را بسته‌بندی کنند
• به پایداری، سرعت و دقت بالا نیاز دارند
• به دنبال تکنولوژی داخلی قابل رقابت با نمونه‌های خارجی هستند

استیل غرب آسیا امروز در جایگاهی قرار دارد که می‌تواند با افتخار اعلام کند این فناوری، نه‌تنها در ایران، بلکه در سطح آسیا نیز جزو فناوری‌های پیشرو به شمار می‌رود. این دستاورد، حاصل تلفیق مهندسی مکانیک، دانش ماشین‌آلات صنایع غذایی و نگاهی دقیق به فرآیند تولید است.

9- مخاطبان هدف دستگاه High Speed Tray Sealer Packaging Machine – Revolution PACKEN

1-9 – تولیدکنندگانی که به دنبال تمایز واقعی در بازار هستند

• به سرعت بالا و کاهش زمان تولید نیاز دارند
• تنوع SKU (انواع ظروف و بسته‌بندی‌های مختلف) برایشان اهمیت دارد.
• بهداشت و ایمنی مصرف‌کننده برایشان اولویت است.
• به دنبال اتوماسیون کامل خط تولید و حذف خطای انسانی و انجام کار به صورت اتوماتیک و پیوسته هستند.
• می‌خواهند خط تولید کاملاً اتوماتیک با تجهیزات جانبی (فیلر، ظرف‌گذار، تاریخ‌زن، لیبل‌زن و ربات) داشته باشند.
• قابلیت اجرای روش‌های پیشرفته بسته‌بندی

چرا High-Speed Tray Sealer (تری‌سیلر های‌اسپید) در مقایسه با دستگاه فیل سیل خطی برتر و روشی جدید محسوب می‌گردد؟

1. بهداشت بالاتر و کاهش آلودگی میکروبی – در تری‌سیلر های‌اسپید، فرآیند کاملاً اتوماتیک است و فیلم بدون تماس دست مصرف می‌شود. در فیل سیل خطی، فویل‌های برش‌خورده معمولاً با دست جابه‌جا می‌شوند که خطر آلودگی را افزایش می‌دهد.
2. ایمنی مصرف‌کننده – فویل آلومینیومی در برخی موارد هنگام باز شدن، تکه‌تکه می‌شود و احتمال دارد قطعات آن وارد محصول شده و به سیستم گوارش آسیب برساند. فیلم‌های peelable در تری‌سیلر، یکپارچه و تمیزتر باز می‌شوند زیرا عموماً پلیمری هستند.
3. انعطاف‌پذیری و کاهش هزینه – در فیل سیل خطی، برای هر شکل ظرف باید یک دستگاه جدید خرید. در تری‌سیلر های‌اسپید، دستگاه ثابت است و فقط قالب عوض می‌شود.
4. سرعت دو برابر بیشتر – تری‌سیلر های‌اسپید برای تولید انبوه طراحی شده و سرعتی حداقل دو برابر فیل سیل خطی دارد.
5. تنوع در روش بسته‌بندی و تجهیزات جانبی – این دستگاه قابلیت اجرای MAP، Skin، Inside Cut و Outside Cut را دارد و می‌توان به آن فیلر، ظرف‌گذار، تاریخ‌زن، لیبل‌زن و ربات‌های افزود.

2-9 – تولیدکنندگانی که روی بهداشت و ایمنی غذایی حساس هستند

10- جمع‌بندی نهایی

دستگاه تری‌سیلر های‌اسپید PACKEN مناسب تولیدکنندگانی است که:

1. ظرفیت بالا دارند
2. بهداشت برایشان اولویت است
3. به دنبال تمایز هستند
4. می‌خواهند ارزش ادراکی محصولشان افزایش یابد
5. قصد صادرات دارند
6. به دنبال حذف خطای انسانی هستند
7. به صنعتی‌سازی واقعی فکر می‌کنند

1-10 – جمع‌بندی

از نظر مهندسی مکانیک، این دستگاه‌ها با تحلیل دینامیکی دقیق، انتخاب سرو موتورهای مناسب، شاسی مقاوم و کنترل لرزش طراحی شده‌اند تا در سرعت‌های بالا (تا ۲۰ سیکل در دقیقه) بدون افت دقت کار کنند. از نظر کارشناس ماشین‌آلات صنایع غذایی، این دستگاه‌ها با پشتیبانی از روش‌های پیشرفته بسته‌بندی MAP، Skin، Inside Cut و رعایت استانداردهای بهداشتی، نیازهای سخت‌گیرانه‌ترین خطوط تولید را برآورده می‌کنند. از نظر پروسس‌من خط تولید، دستگاه‌های های‌اسپید PACKEN یک سیستم کامل و یکپارچه هستند که از ظرف‌گذاری تا خروجی ردیف‌شده، همه چیز را در خود دارند.
